гидравлический разбрасыватель предназначен для мастерских и может использоваться при монтажных и листовых работах, для выполнения работ, требующих применения значительных статических сил.
устройство, предназначенное для подъема, растяжения, разгибания, изгиба, выпрямления и вытягивания.

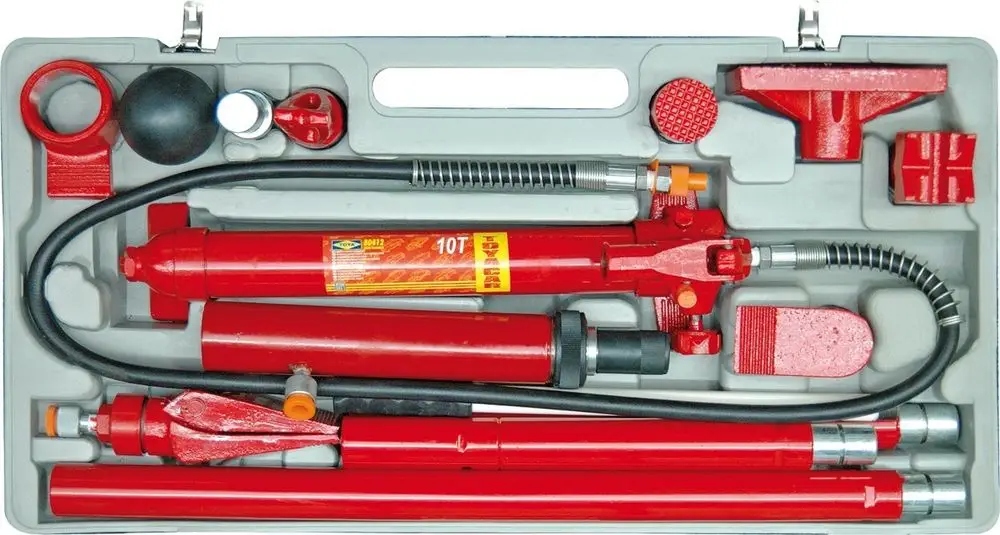

комплект, помещенный в транспортный чемодан
Вес [кг] - 35,4
рабочее давление [бар] - 620
размер резьбы соединения [ " ]-13/16-20UNEF
максимальная нагрузка [тыс. кг] - 10
ход поршня привода [мм]- 150
назначение/применение
разбрасыватель может использоваться при монтажных и листовых работах для выполнения работ, требующих применения значительных статических сил.
использование
монтаж и использование гидравлической системы:
- соедините шланг насоса с разъемом привода, наматывая гайку разъема на резьбу. Убедитесь, что гайка затянута правильно
.
- закройте сливной клапан, повернув его по часовой стрелке.
- перемещая рычаг насоса вверх и вниз, создать в нем давление. После нескольких движений привод начнет работать.
чтобы снять давление в насосе, поверните клапан против часовой стрелки.
при открытии сливного клапана привод автоматически начнет возвращаться в исходное положение.
не демонтируйте гидравлическую систему, находящуюся под давлением.
насос можно использовать в любом вертикальном и горизонтальном положении. При вертикальном положении насоса конец шланга всегда должен быть направлен вниз.
проверка уровня масла:
чтобы проверить уровень масла в насосе, установите его в вертикальное положение шлангом вниз. Откройте сливной клапан. Отвинтите выпускной клапан, снимите масляный щуп и прочитайте уровень масла. При необходимости отрегулируйте уровень масла таким образом, чтобы масло покрывало всю плоскую поверхность индикатора. Устройство было предварительно заполнено гидравлическим маслом. Используйте масло только правильного типа. Рекомендуется использовать гидравлическое масло HYDROL с символом L-HL-46.
прокачка насоса:
чтобы прокачать гидравлическую систему насоса, установите насос в вертикальное положение шлангом вниз. Откройте
сливной клапан. Отвинтите выпускной клапан и снимите масляный щуп. Выполните несколько полных движений
рычагом насоса. Закройте сливной клапан, установите датчик уровня масла и закройте выпускной клапан.
содержимое упаковки
- гидравлический насос
- привод
- удлинительные трубы 4 шт.
- распределительные челюсти
- круглая крышка
- плоская крышка
- сцепка привода
- сцепка поршня
- щелевая крышка
- крышка типа V
- резиновая крышка
- муфта "мужская"
Марка
Vorel
вес брутто (кг)
36.0000
Master Carton MC
1
PAL
15
сила [кг]
10000
количество элементов [шт.]
12
