код обрыва: [8531]

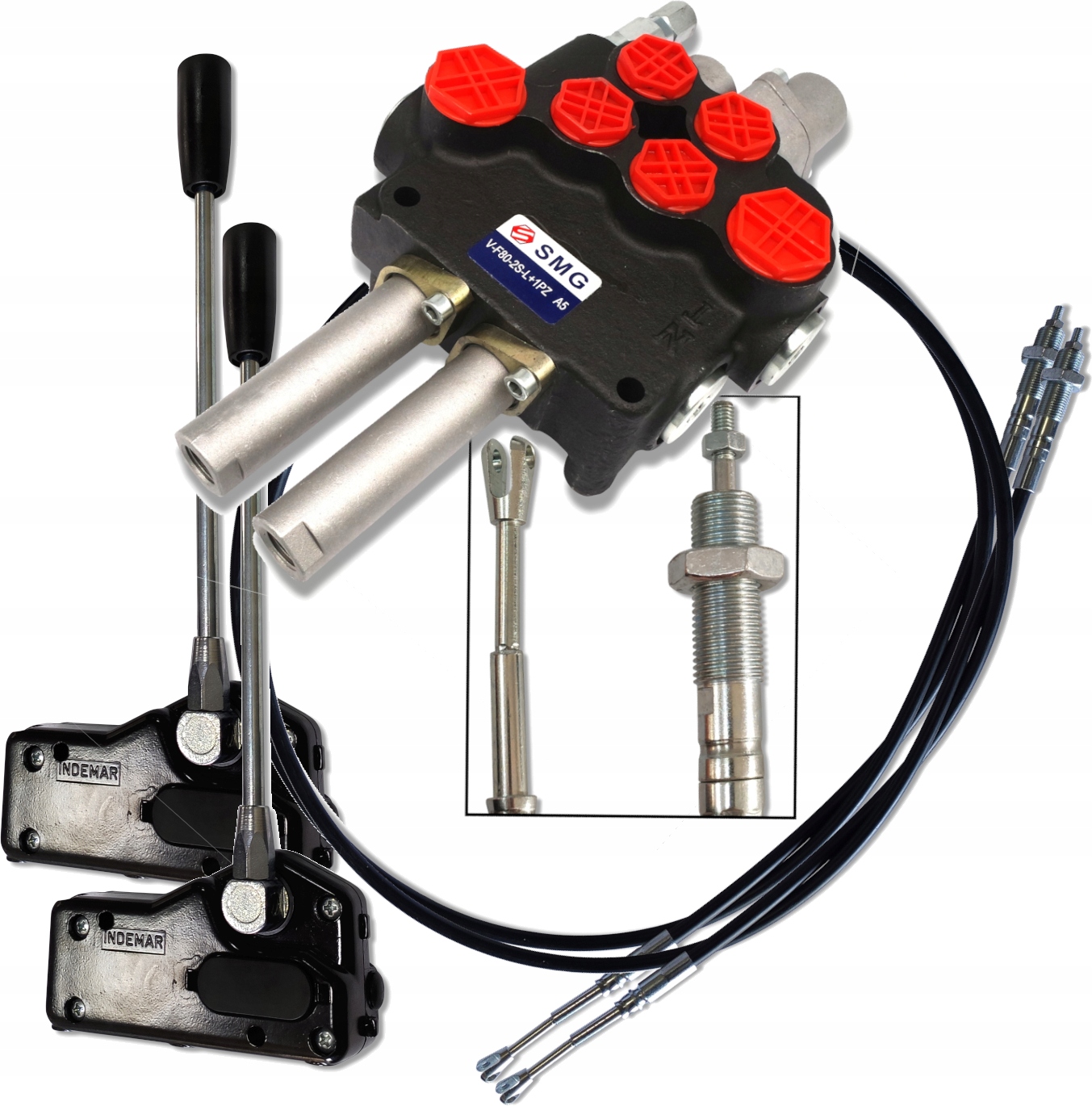

состав комплекта:

• 2x рычаг для вилки[0314]
• 2X кабель для вилки длиной 1,5 м[3060]
• гидровлический распределитель для тросов 2 секционный 80л/мин-плавающая секция + защелка [1724]

комплект отлично подходит для машин и оборудования с гидравлическим приводом. гарантирует эффективное управление двумя секциями в фронтальных погрузчиках (подъем рамы и наклон лыж).

набор имеет много преимуществ, которые влияют на динамическое, быстрое и безопасное управление машиной .

может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве или строительстве. Он адаптирован для работы в: сельскохозяйственной технике, тракторах, опрыскивателях, поворотах, циклопах, погрузчиках HDS, строительной технике, погрузчиках, экскаваторах, подметальных машинах, промышленных машинах и многом другом.

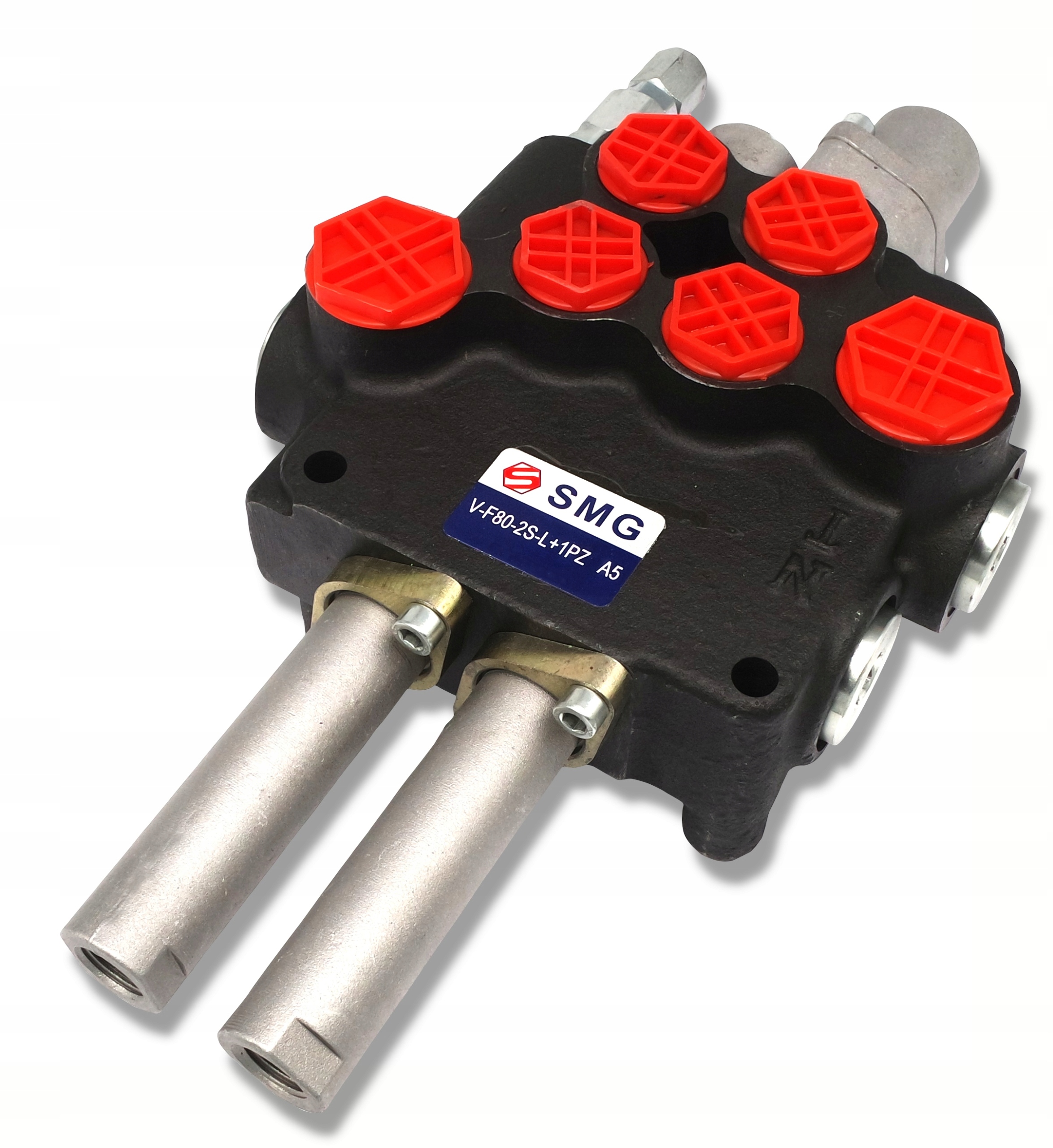

гидравлический сплиттер 2 секция 80л на тросы + плавающая секция с защелкой в 1 сторону (K16+8)

производитель: SM-G (SKRAW Met GROUP)

высококачественный моноблочный сплиттер с параллельной системой с плавающей (амортизирующей) камерой. Он отличается компактной структурой, стабильной работой и высокой универсальностью.

позволяет управлять из кабины (с помощью тросов и джойстика) двумя приводами двустороннего или (при закрытии одного из портов) одностороннего действия.

есть возможность последовательного подключения к существующей системе (требуется напорная втулка).

благодаря защелкивающейся защелке сплиттер идеально подходит для машин и устройств, где нет необходимости постоянно держать руку на джойстике.

сплиттер(высокое качество) моноблочный с параллельной системой с плавающей (амортизирующей) камерой.

!Внимание!в данном разделителе секция с защелкой находится только в одной секции с плавающей функцией

разделитель идеально подходит для машин и оборудования с гидравлическим приводом.

может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве или строительстве.

• циклопы
• повороты
• погрузчики
• плуги
• вилочные погрузчики и многие другие

• с защелкой, т. е. сам удерживает положение в рабочем положении
• положение 0 нейтральное (джойстик установлен вертикально — трос ослаблен) поршневой шток привода стоит — масло идет на перелив.
• рабочее положение 1 (джойстик расположен в наклонном положении вперед) шток поршня привода выдвигается.
• рабочее положение 2 (джойстик расположен в наклонном положении назад) шток поршня привода убирается.

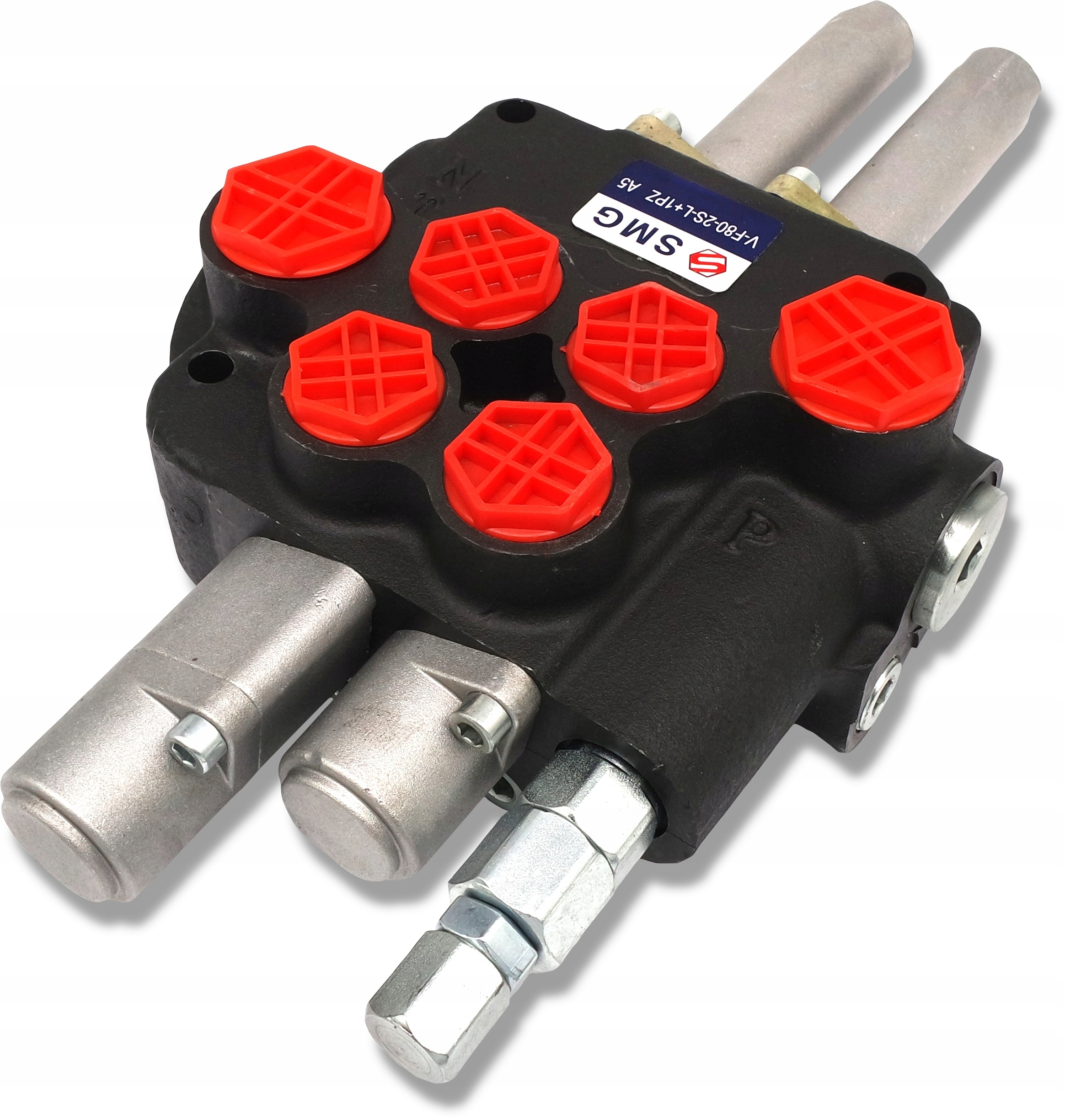

подключение:

• питание(P) BSP 3/4"
• возврат(T) BSP 3/4"
• выход на секции  BSP 1/2"
• подключение  BSP 3/4"

технические характеристики:

расход масла:0 - 80 л/мин

максимальное рабочее давление:300 бар

допустимая температура окружающей среды:-40℃ до +60℃

допустимая температура масла:-15℃ до +80℃

оснащен предохранительным клапаном.

трос для управления распределителем на вилке 1,5 мсверхпрочный

Металлический в броне длиной 1,5 м

трос идеально подходит для управления гидравлическими распределителями, используемыми в машинах и устройствах с гидравлическим приводом, управляемых джойстиком / рычагом.

может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве или широкой промышленности.

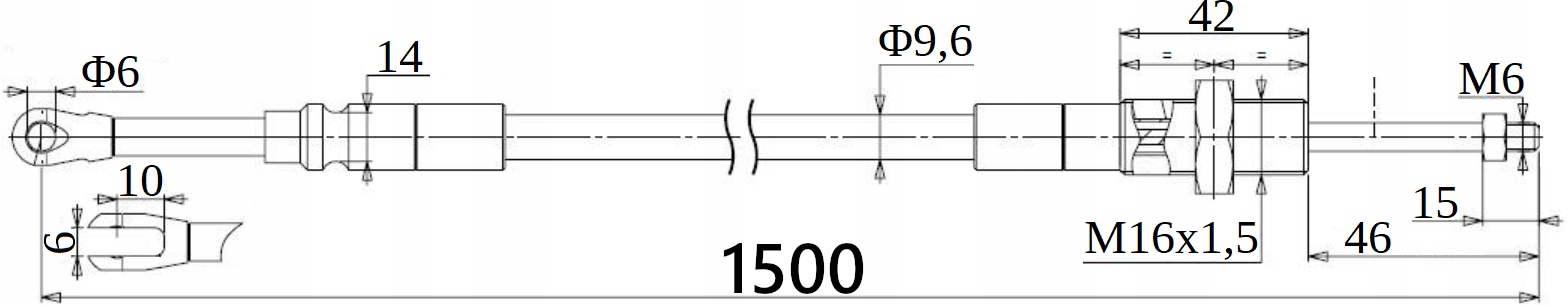

наконечники:

• концевой трос со стороны джойстикаконцевой трос со стороны джойстика концевой трос с отверстием 6 мм и корпусом 14 мм
• концевой трос со стороны разветвителя резьба корпуса троса M16x1.5, резьба ползунка m6x1.6

инструкция по монтажу троса на примере рычага INDEMAR:

1. вставьте трос с вилкой (5) в отверстие рычага.
2. направьте вилку на подвижный рычаг, расположенный под торцевой крышкой (4)
3. закрепите вилку шплинтом (3), плотно прижимая ее, пока она не выскочит из отверстия. (как на картинке ниже)
4. установите винт (1) вместе с гайкой (2), затем затяните
5. защелкните крышку(4) < /b >
