Q80/1 1SP - ГИДРАВЛИЧЕСКИЙ СПЛИТТЕР 1 СЕКЦИЯ 80Л ПЛАВАЮЩИЙ

применение:

имеет широкое применение в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широкой промышленности.

сплиттер подходит для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, повороты, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие гидравлически управляемые устройства.

плавающая секция иначе свободный сток, используется, в частности, для снегоочистителей или в фронтальных погрузчиках тур. Это приводит к свободному движению штока поршня в гидравлических цилиндрах. Защищает от повреждений элементы, которые находятся в непосредственном контакте с землей, например, отвал плуга.

технические характеристики:

рекомендуемый расход масла системы: 0 - 80 л / мин.

Пример управления:2-сторонним приводом.

возможность последовательного подключения к существующей системе (требуется напорная втулка).

управление:

четырехпозиционный рычаг (1 - 0 - 2 - 3), три позиции (1 - 0 - 2) на пружине (рычаг сам возвращается в вертикальное положение), положение (3) плавающее на защелке (рычаг останавливается в плавающем положении):

• положение 0 нейтральное (рычаг установлен вертикально) поршневой шток привода стоит - масло идет на перелив.
• рабочее положение 1 (рычаг расположен в наклонном положении вперед) шток поршня привода выдвигается.
• рабочее положение 2 (рычаг расположен в наклонном положении назад) шток поршня привода убирается.
• положение 3 плавающее с защелкой (рычаг установлен в максимальное положение вперед) поршневой шток привода работает свободно, свободно выдвигается и втягивается под действием действующих сил.

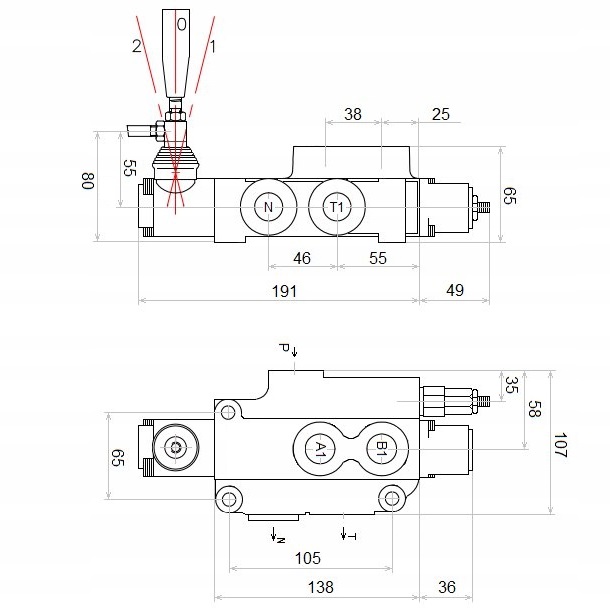

подключение:

питание от насоса (P): внутренняя резьба BSP 1/2" или BSP 3/4" - в зависимости от поставки

возврат к резервуару (T): внутренняя резьба BSP 3/4"

выход на секции (A, B): внутренняя резьба BSP 1/2"

последовательное отключение (N): внутренняя резьба BSP 3/4"

диапазон давления:

максимальное давление на подаче: 250bar

максимальное давление на возврате: 50bar

максимальное давление на секциях: 300bar

перепускной клапан установлен на заводе в 175bar

возможность самостоятельной регулировки, полный оборот меняется на 30bar.

очень много комбинаций настройки рычага-примеры
