A1.25.70.003.3 - Сплиттер LS 2P80E K16 J1P WID L2M WALVOIL

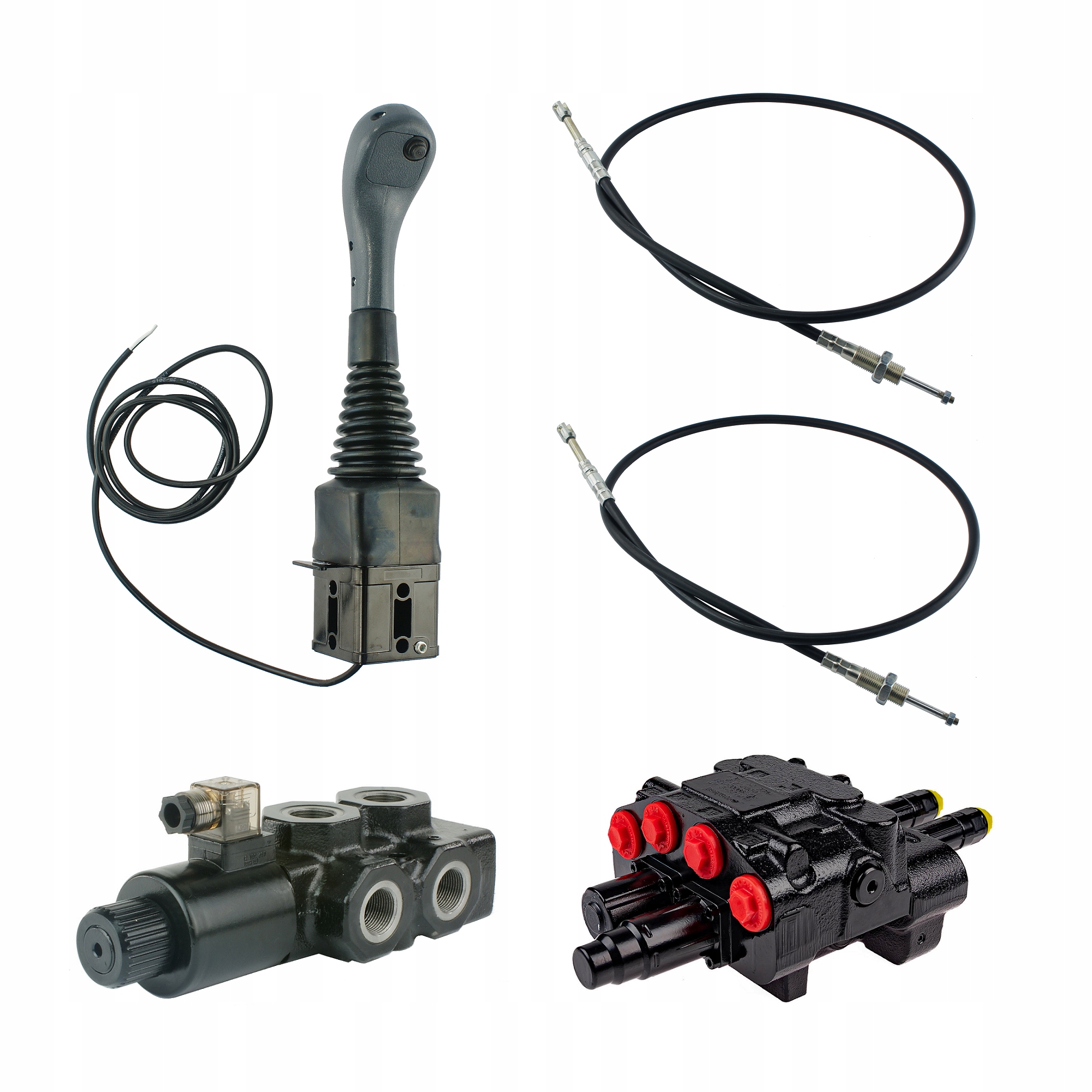

состав комплекта:

• джойстик для вилки с одной кнопкой
• два кабеля длиной 2 м
• гидравлический 2-секционный сплиттер 80л/мин с одной плавающей секцией
• соленоид 6/2 для третьей секции(захват, крокодил)

производство:

оригинальный продукт марки walvoil, символ: 1.25.70.003.3

применение:

имеет широкое применение в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и широкой промышленности.

комплект предназначен для тракторов и машин с закрытой гидравлической системой, в которой гидравлический насос оснащен системой Load Sensing (LS).

комплект подходит для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, турки, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные машины и другое оборудование с гидравлическим управлением.

применение в фронтальных погрузчиках TUR:

плавающая секция иначе свободный сток, используется, например, для снегоочистителей или в фронтальных погрузчиках TUR. Вызывает свободное движение штока поршня в гидравлических цилиндрах, защищает от повреждений элементы, которые находятся в непосредственном контакте с землей, например, отвал плуга.

идеально подходит для управления двумя секциями в повороте, подъеме рамы и наклоне лычи, в тракторах, где производительность гидравлического насоса не превышает 80 л / мин.

пример применения:

управление двумя независимо действующими приводами (изображение).

Общая информация:

управление джойстиком имеет множество преимуществ, которые делают работу более быстрой, приятной и безопасной. Джойстик - это, прежде всего, более удобное, удобное и точное управление машиной. Установка джойстика внутри кабины и выбрасывание распределителя наружу гарантирует, что кабина остается чистой и без утечек масла.

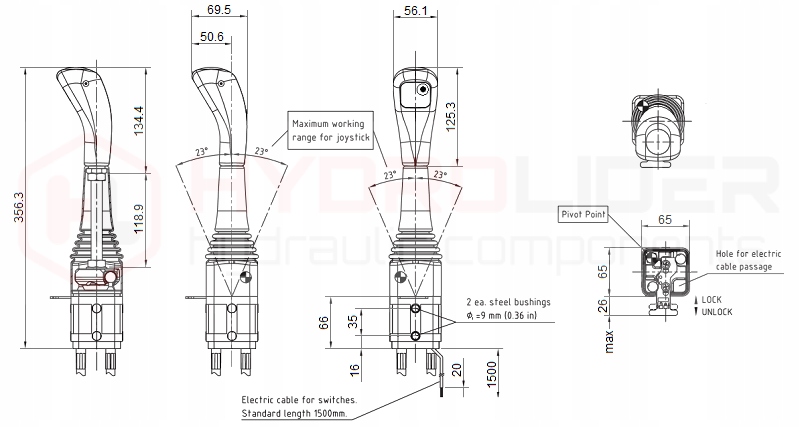

джойстик:

предназначен для механического управления двумя секциями в распределителе. Он имеет дополнительную кнопку и выход электрического луча, что позволяет использовать соленоид, который будет управлять дополнительной, третьей секцией, например, в погрузчике TUR крокодилом или захватом тюков.

конструктивные элементы внутри алюминиевые, корпус из прочного пластика. Итальянское производство INDEMAR.

ссылки:

• длина шнура в комплекте: 2 м
• резьба со стороны разветвителя: корпус шнура M16x1.5, трос шнура m6x1
• со стороны джойстика вилки с отверстием для штифта 6 мм

производится в Польше для Hydrolider Польша.

двухсекционный гидравлический распределитель:

распределитель оснащен портом, который передает сигнал LS на насос.один раздел имеет плавающее положение. Предназначен для работы в закрытых системах с системой LOAD SENSING (MDL).

максимальный расход до 80 л / мин. Управление односторонними и двусторонними цилиндрами. Рекомендуется управлять сплиттером с помощью тросов и джойстика.

итальянское производство Walvoil

управление:

первая секция трехпозиционный слайдер (1 - 0 - 2), на пружине, то есть сам возвращается в нейтральное положение (0) если трос ослаблен.

• положение 0 нейтральное (трос ослаблен) поршневой шток цилиндра стоит-масло идет на перелив.
• рабочее положение 1 (трос тянет ползунок) шток цилиндра выдвигается.
• рабочее положение 2 (трос толкает ползунок) шток поршня цилиндра убирается.

вторая секция четырехпозиционный слайдер (1 - 0 - 2 - 3), три позиции (1 - 0 - 2) на пружине (сам возвращается в положение 0), положение (3) плавающее на защелке (ползунок останавливается в плавающем положении).

• положение 0 нейтральное (трос ослаблен) поршневой шток цилиндра стоит-масло идет на перелив.
• рабочее положение 1 (трос тянет ползунок) шток цилиндра выдвигается.
• рабочее положение 2 (трос толкает ползунок) шток поршня цилиндра убирается.
• положение 3 плавающее с защелкой (трос толкает ползунок максимально вперед) поршневой шток цилиндра работает свободно, выдвигается и свободно втягивается под действием действующих сил.

подключение:

внутренняя резьба в корпусе: источник питания: 3/4"; задняя часть: 3/4"; секции: 1/2"; порт LS: 1/4"

соединения для шнура:

• внутренняя резьба трубки: M16x1.5
• внутренняя резьба кончика ползунка: M6x1.5

диапазон давления:

• максимальное давление на подаче: 250bar
• максимальное давление на возврате: 10bar
• максимальное давление на секциях: 300bar
• перепускной клапан установлен на заводе в 175bar
• возможность самостоятельной регулировки, полный оборот 30bar

диапазон температур и тип масла:

• допустимая температура окружающей среды: -40 C до +60 C
• допустимая температура масла: -15 C до +80 C
• рекомендуемое гидравлическое масло на основе минерального масла, например HL 32 или HL 46
< /ul>

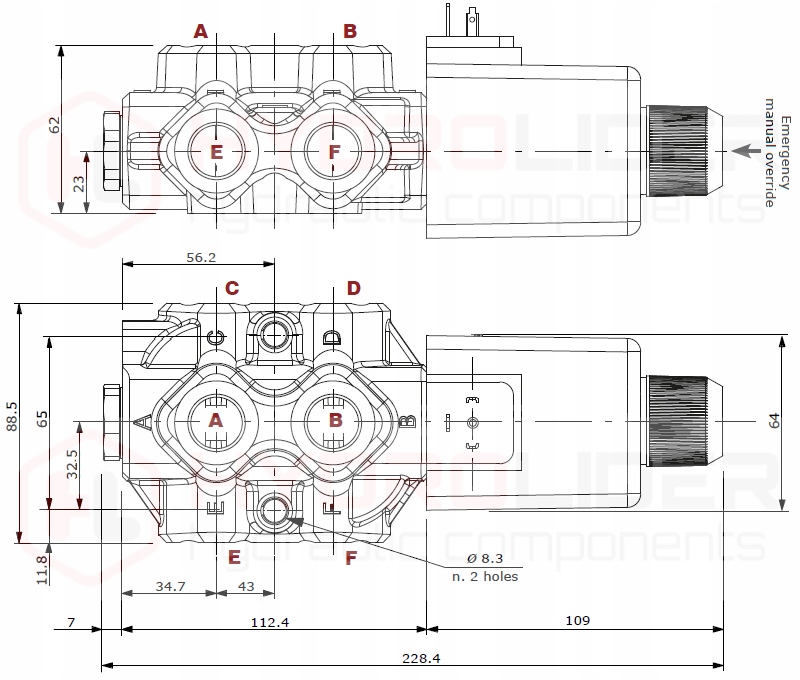

электромагнитный клапан 6/2 для третьей секции:

• максимальный расход до 90 л/мин
• внутренняя резьба в корпусе: BSP 1/2"
• максимальное давление: 200 бар

итальянское производство Walvoil
