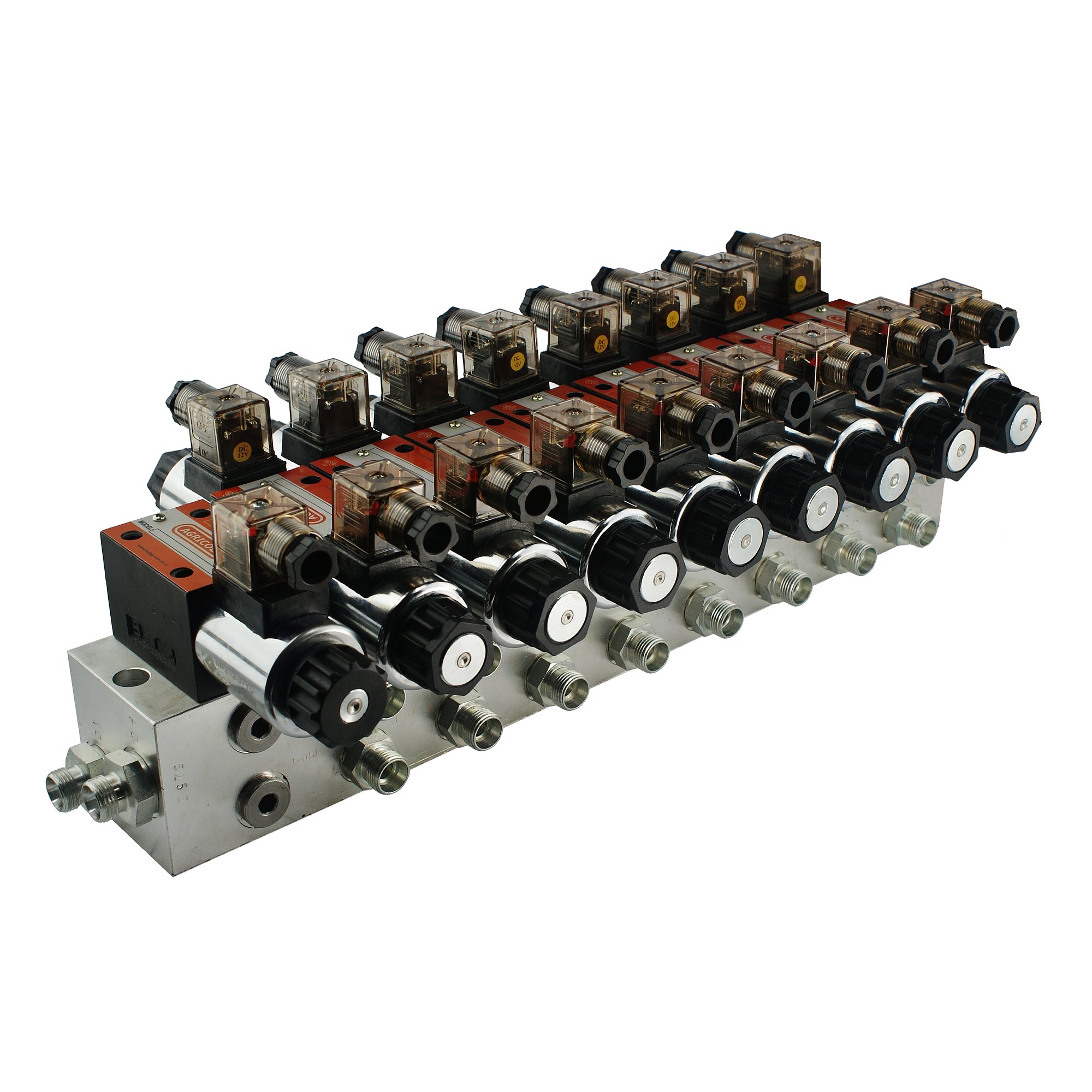

A1.10.65.080 - СПЛИТТЕР CETOP NG6 8S 24V HA 8XE HYDROLIDER

сплиттер подходит для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, повороты, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные машины и другое оборудование, имеющее гидравлическую систему.

технические характеристики:

в комплект соединителей с выходом M18x1.5 и комплект электрических штекеров 24 DC со светящимися светодиодами.

рекомендуемый расход масла системы: 0 - 50 л / мин.

Пример управления:  восемь приводов 2-стороннего действия.

материал:

корпус сплиттера и стальные ползунки, электрические вилки и пластиковые нажимные гайки, блок в зависимости от партии стали или алюминия.

сплиттер имеет одну стартовую секцию и восемь рабочих секций. Стартовая секция, иначе разгрузочная, необходима, она предназначена для разгрузки насоса, в то время как мы не управляем какой-либо рабочей секцией распределителя.

ни одна рабочая секция не будет работать, если на стартовую секцию не будет отключен ток, поэтому электрическое соединение должно быть настроено таким образом, чтобы каждый электрический сигнал, отпускаемый на рабочую секцию, должен одновременно достигать стартовой секции.

управление:

ползунок стартовой секции двухпозиционный (0 - 1), на пружине, т. е. сам возвращается в нейтральное положение после отключения подачи тока. Пока ползунок находится в нейтральном положении, масло идет на перелив, насос затем разгружается.

принцип работы ползунка:

• положение 0 нейтральное (подача тока на катушку отключена) давление на рабочих секциях не может быть достигнуто.
• рабочее положение 1 (подача тока на катушку открыта) возможность получения давления на рабочих секциях.

трехпозиционный слайдер рабочей секции (1 - 0 - 2), на пружине, то есть сам возвращается в нейтральное положение после отключения подачи тока.

принцип работы ползунка:

• положение 0 нейтральное (подача тока на обе катушки отключена)поршневой шток привода стоит-масло идет на перелив.
• рабочее положение 1 (подача тока только на первую катушку) шток поршня привода выдвигается.
• рабочее положение 2 (подача тока только на вторую катушку) шток поршня привода убирается.

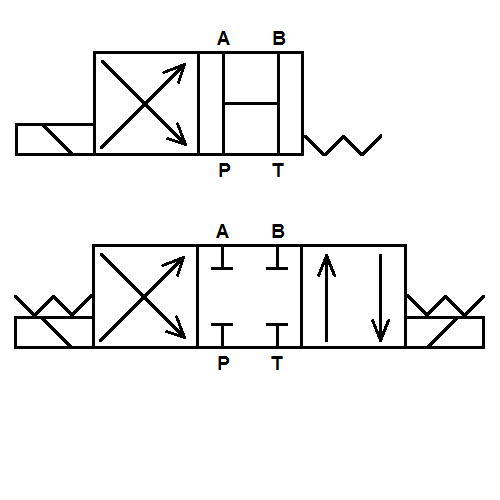

с правой стороны гидравлические схемы, последовательно сверху схема стартовой секции и ниже схема рабочих секций:

электрические вилки имеют диоды, которые загораются, когда на катушку действует ток.

подключение (внутренняя резьба в корпусе):

• питание от насоса (P): внутренняя резьба BSP 1/2"
• возврат к резервуару (T): внутренняя резьба BSP 1/2"
• секции (A1, A2, A3, A4, A5, A6, A7, A8, B1, B2, B3, B4, B5, B6, B7, B8): внутренняя резьба BSP 3/8"

диапазон давления:

• максимальное давление на подаче: 250bar
• максимальное давление на возврате: 50bar
• максимальное давление на секциях: 300bar
• перепускной клапан установлен на заводе на 175bar
• возможность самостоятельной регулировки, полный оборот 30bar
>

рекомендуемые Agricola типы масла:

• более редкое высококачественное масло: Lotus AGROL boxol 26
• более плотное высококачественное масло: Fuchs AgroFarm hydratec HVI 46

рекомендуемый диапазон температур масла:

• допустимая температура окружающей среды: от -40 C до +60 C
• допустимая температура масла: -15 C до +80 C
< /ul >

комплекты Agricola разработаны таким образом, чтобы их можно было легко собрать самостоятельно. В связи с безопасностью товара в транспортировке и ограничениями, вытекающими из правил курьерских компаний, комплект отправляется в не скрученном состоянии. К комплекту добавляется точная иллюстрированная инструкция по сборке с перечнем отдельных элементов, входящих в его состав.
