A1.10.60.092 - СПЛИТТЕР CETOP NG6 9S 12V 5XJ HA 9XE HYDROLIDER

В наличии
Код товара:
12766760103
55360,00 ₴
Добавить в список желаний Добавить к сравнению
main product photo
+38 (095) 900-37-17
+38 (067) 900-37-17
Основные параметры
Дополнительная информация
Состояние Новый
Номер детали A1.10.60.092
Описание

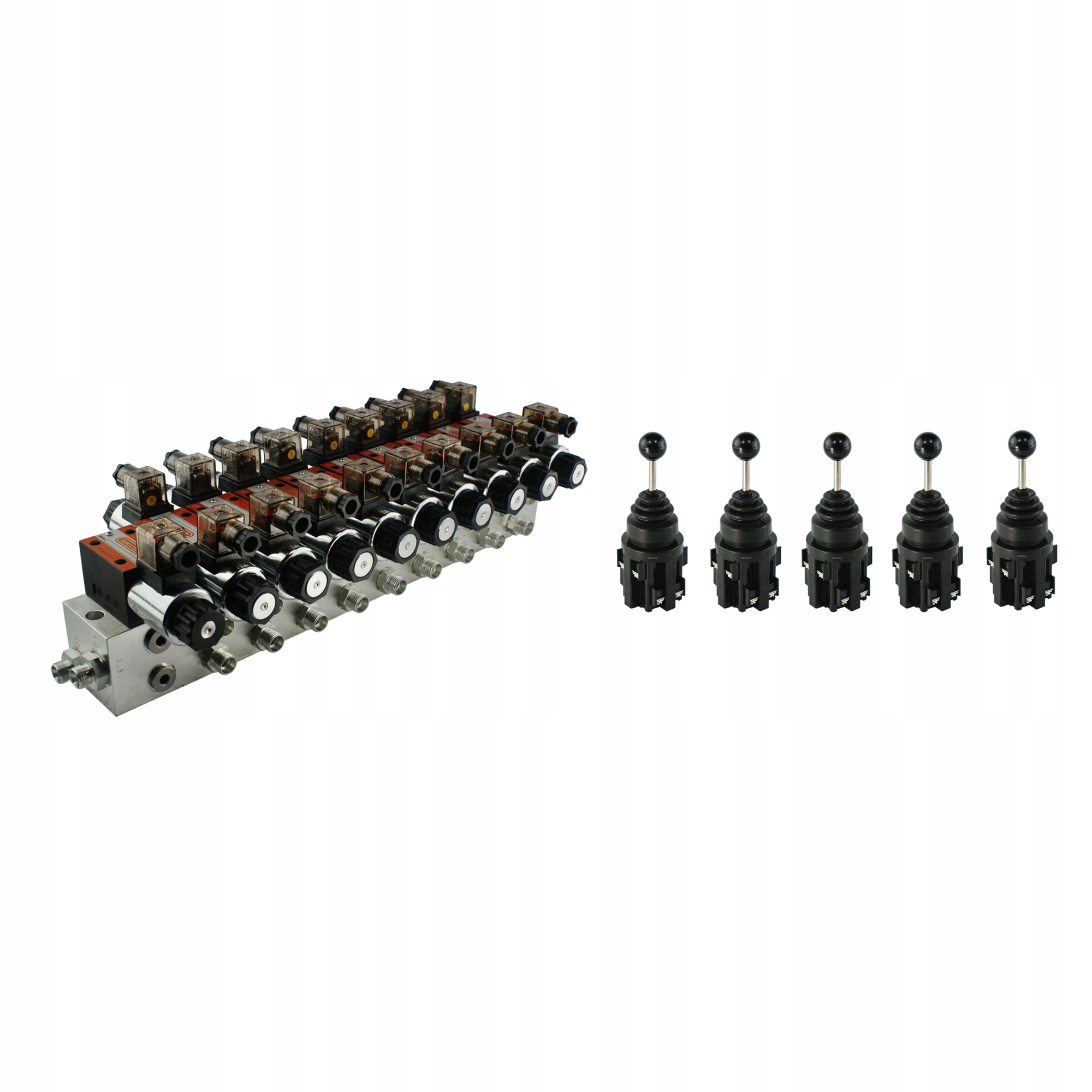

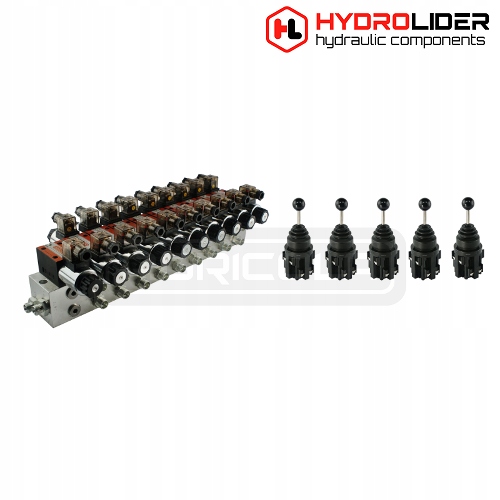

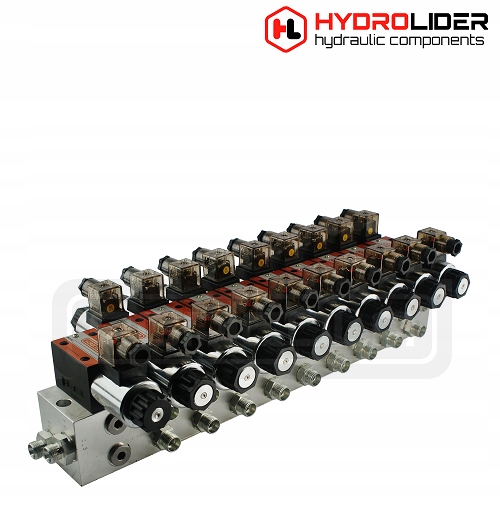

гидравлический сплиттер 9 секцийCETOP 03 NG6 с электроприводом 12Vв комплекте с джойстиками и разъемами

производство:

оригинальный продукт марки Hydrolider, символ производителя: 1.10.60.092

применение:

имеет широкое применение в системах гидравлических систем в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широком смысле промышленности.

сплиттер подходит для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, турки, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные машины и другое оборудование, имеющее гидравлическую систему.

джойстик иначе рычажный манипулятор, позволяет управлять двумя секциями в гидравлическом распределителе с электроприводом.

технические характеристики:

В комплекте: распределительная плата, стартовая секция, девять разветвителей, комплект электрических штекеров 12DC, комплект разъемов с выходом M18x1.5 и пять джойстиков.

рекомендуемый расход масла системы: 0 - 50 л / мин.

Пример управления: девять приводов 2-стороннего действия.

материал:

корпус сплиттера и стальной слайдер, электрические вилки и пластиковые нажимные гайки, блок в зависимости от партии стали или алюминия, пластиковый джойстик.

Общая информация разделитель:

принцип работы:

разделитель имеет одну стартовую секцию и девять рабочих секций. Стартовая секция, иначе разгрузочная, необходима, она предназначена для разгрузки насоса, в то время как мы не управляем какой-либо рабочей секцией распределителя.

ни одна рабочая секция не будет работать, если на стартовую секцию не будет отключен ток, поэтому электрическое соединение должно быть настроено таким образом, чтобы каждый электрический сигнал, отпускаемый на рабочую секцию, должен одновременно достигать стартовой секции.

управление:

ползунок стартовой секции двухпозиционный (0 - 1), на пружине, т. е. сам возвращается в нейтральное положение после отключения подачи тока. Пока ползунок находится в нейтральном положении, масло идет на перелив, насос затем разгружается.

принцип работы ползунка:

  • положение 0 нейтральное (подача тока на катушку отключена) давление на рабочих секциях не может быть достигнуто.
  • рабочее положение 1 (подача тока на катушку открыта) возможность получения давления на рабочих секциях.

трехпозиционный слайдер рабочей секции (1 - 0 - 2), на пружине, то есть сам возвращается в нейтральное положение после отключения подачи тока.

принцип работы ползунка:

  • положение 0 нейтральное (подача тока на обе катушки отключена)поршневой шток привода стоит-масло идет на перелив.
  • рабочее положение 1 (подача тока только на первую катушку) шток поршня привода выдвигается.
  • рабочее положение 2 (подача тока только на вторую катушку) шток поршня привода убирается.

с правой стороны гидравлические схемы, последовательно сверху схема стартовой секции и ниже схема рабочих секций:

ток:

источник питания постоянный ток (DC) 12V

электрические вилки имеют диоды, которые загораются, когда на катушку действует ток.

подключение (внутренняя резьба в корпусе):

  • питание от насоса (P): внутренняя резьба BSP 1/2"
  • возврат к резервуару (T): внутренняя резьба BSP 1/2"
  • секции (A1, A2, A3, A4, A5, A6, A7, A8, A9, B1, B2, B3, B4, B5, B6, B7, B8, B9): внутренняя резьба BSP 3/8"

диапазон давления:

  • максимальное давление на подаче: 250bar
  • максимальное давление на возврате: 50bar
  • максимальное давление на секциях: 300bar
  • перепускной клапан установлен на заводе в 175bar
  • возможность самостоятельной регулировки, полное вращение изменение 30bar

рекомендуемые Agricola типы масла:

  • более редкое высококачественное масло: Lotus agrol boxol 26
  • более плотное высококачественное масло: Fuchs AgroFarm hydratec HVI 46

рекомендуемый диапазон температур масла:

  • допустимая температура окружающей среды: от -40 C до +60 C
  • допустимая температура масла: -15 C до +80 C

Общая информация джойстик:

имеет 4 нестабильных положения и одно стабильное нейтральное центральное положение. Если управляющий отпускает джойстик, тот же возвращается в среднее положение-нейтральное. Предназначен для установки в отверстие Ø 30 мм. Сборка осуществляется путем отвинчивания шарика рычага, отвинчивания кольца с кожухом, продевания джойстика через отверстие и повторного прикручивания кольца и Шарика. Он имеет резиновую уплотнительную крышку для защиты от пыли, воды и масла.

пример работы с распределителем:

  • положение 1 нейтральное (вертикальный рычаг) штоки цилиндров стоят-масло идет на перелив.
  • рабочее положение 2 (рычаг в положении вперед) шток поршня первого цилиндра выдвигается.
  • рабочее положение 3 (рычаг в обратном положении) шток поршня первого цилиндра убирается.
  • рабочее положение 4 (рычаг в левом положении) шток поршня второго цилиндра выдвигается.
  • рабочее положение 5 (рычаг в положении вправо) шток поршня второго цилиндра убирается.

параметры:

  • размеры: 51 × 55 × 146 мм
  • материал рычага: сталь
  • способ работы: моно стабильный (без защелки)
  • количество рабочих положений: 4
  • контактные узлы: 4 x NO
  • нагрузка на контакты переменного тока: 6A/250V (при резистивной нагрузке)
  • нагрузка на контакты постоянного тока: 2,2 а/110 В (при резистивной нагрузке)
  • сопротивление изоляции мин. : 100mω
  • испытательное напряжение: 2,2 кв
  • механическая прочность: 5 * 1050 циклов
  • электрическая прочность: 5 * 1050 циклов

диапазон температур

  • рабочая температура: -20....50°C

важно!!!

комплекты Agricola разработаны таким образом, чтобы их можно было легко собрать самостоятельно. В связи с безопасностью товара в транспортировке и ограничениями, вытекающими из правил курьерских компаний, комплект отправляется в не скрученном состоянии. К комплекту добавляется точная иллюстрированная инструкция по сборке с перечнем отдельных элементов, входящих в его состав.
