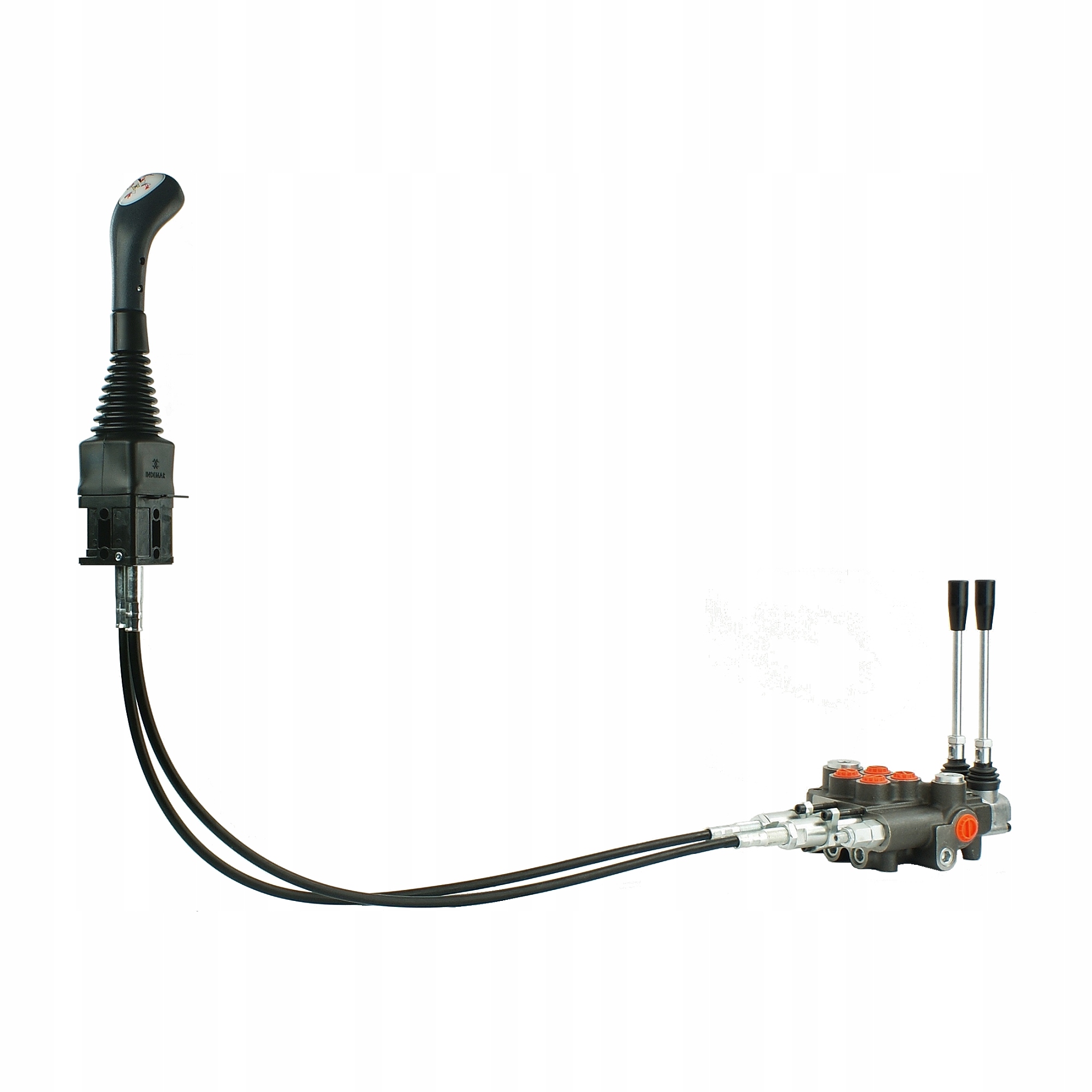

A1.10.35.021.1 - ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ 2 СЕКЦИЙ 80 Л ДЛЯ ТРОСОВ

гидравлический сплиттер 2 секций 80л/мин

с альтернативным управлением

В комплекте с тросами 1 м и джойстиком без кнопки

производство:

• сплиттер: Badestnost, символ: 1.10.35.020
• ссылки: HYDROLIDER, символ: 1.20.00.001.1
• джойстик: indemar, символ: 1.15.00.000

применение:

комплект подходит для различных видов машин, таких как: сельскохозяйственная, Садовая, Лесная, строительная, промышленная техника, тракторы, опрыскиватели, повороты, циклопы, погрузчики HDS, погрузчики, экскаваторы, подметальные машины и другое оборудование с гидравлическим управлением.

применяется везде, где по соображениям безопасности, лучшего комфорта управления и необходимости поддержания чистоты требуется установка распределителя вне кабины. В кабине остается только блок управления (в данном случае тросы и джойстик).

рычаги, расположенные непосредственно у распределителя, обеспечивают альтернативное управление гидравлической системой. Это решение позволяет управлять одним и тем же распределителем из двух разных мест на машине.

технические характеристики:

• рекомендуемый расход масла системы: 0-80 л / мин
• максимальное давление на подаче: 250 бар
• максимальное давление на возврате: 50 бар
• максимальное давление на секциях: 300 бар
• заводской перепускной клапан установлен на 180 бар ± 30 бар. Рекомендуется проверить и установить давление при запуске. Возможность самостоятельной регулировки, полный поворот изменение на 30 бар.
• возможность самостоятельной регулировки, полный поворот клапана изменение на 30 бар

подключение:

• внутренняя резьба в корпусе: электропитание: 1/2" ; возврат: 3/4" ; секции: 1/2"
• внутренняя резьба трубки под кабель: M16x1.5
• внутренняя резьба кончика слайдера: M6x1.5

тип и температура масла:

• допустимая температура окружающей среды: -40 C до +60 C
• допустимая температура масла: -15 C до +80 C
• более редкое высококачественное масло: Lotus agrol boxol 26
• более плотное высококачественное масло: Fuchs AgroFarm hydratec HVI 46

управление и принцип работы:

• пример управления: односторонними или двусторонними цилиндрами, а также гидравлическими двигателями в обоих направлениях.
• 3-позиционные ползунки (1 - 0 - 2), на пружине, то есть сами возвращаются в нейтральное положение после отпускания рычага.
• в нейтральном положении масло свободно переходит на обратную линию, насос разгружается.
• возможность последовательного подключения к существующей системе (требуется напорная втулка).

технические характеристики:

• система подключения джойстика со ссылками: для шариков
• материал корпуса: прочный пластик
• управление первой секцией: движение рукоятки влево-вправо
• управление второй секцией: движение рукоятки вперед-назад
• количество электрических кнопок: нет
• блокировка движения рычага: да

• длина троса управления: 1000 мм
• материал брони троса: пластик
• материал оков и концов троса: оцинкованная сталь
