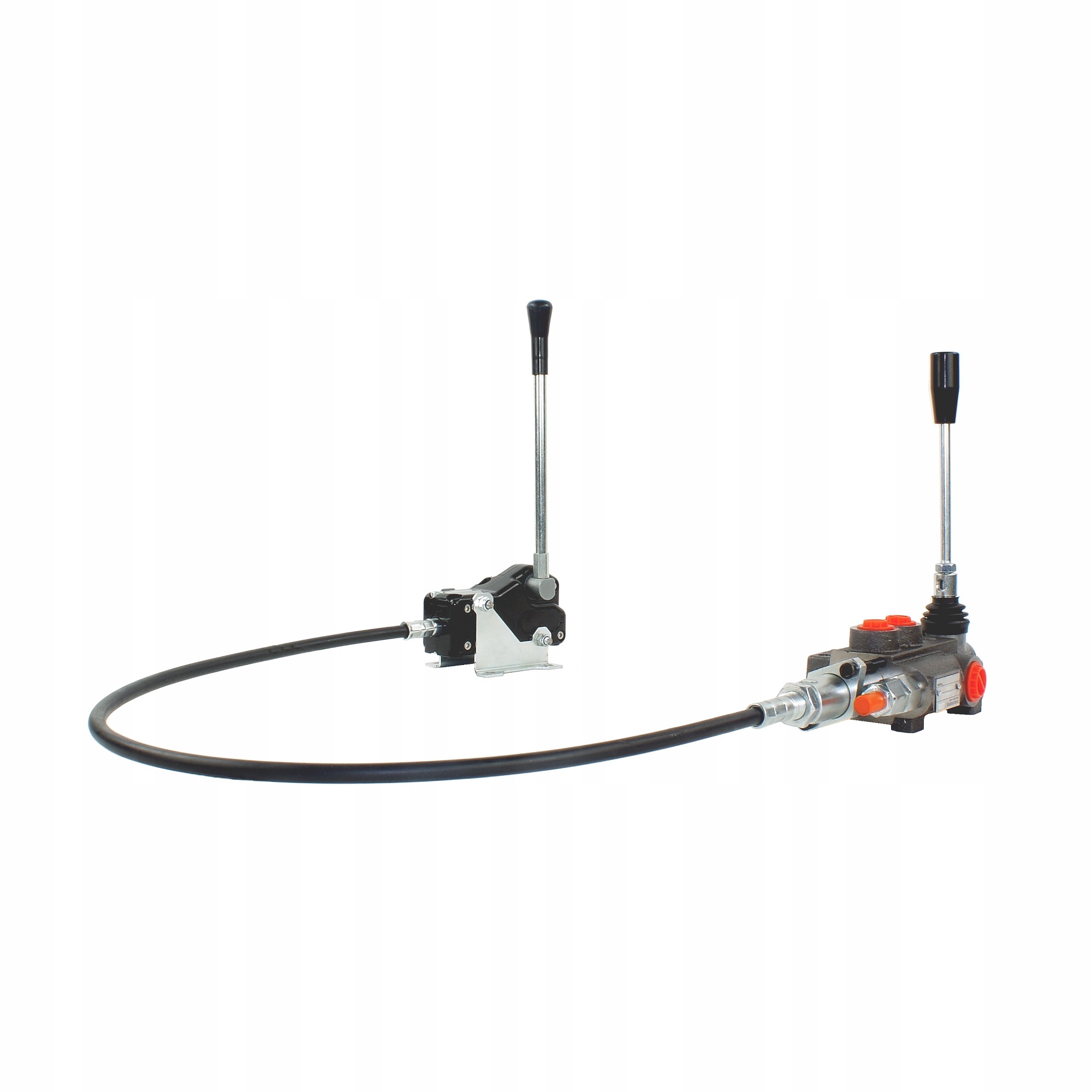

A1.10.34.012 - ГИДРАВЛИЧЕСКИЙ СПЛИТТЕР 1С 40Л + ТРОС + РЫЧАГ

гидравлический сплиттер 1 секция 40л/мин

с альтернативным управлением

В комплекте с тросом 1,5 м и корпусом с рычагом

производство:

• сплиттер:Badestnost, символ: 1.10.34.010
• трос:HYDROLIDER, символ: 1.20.00.012.1
• корпус с рычагом:indemar, символ: 1.15.00.020

применение:

комплект подходит для различных видов машин, таких как: сельскохозяйственная, садовая, лесная, строительная, промышленная техника, тракторы, опрыскиватели, повороты, циклопы, погрузчики HDS, погрузчики, экскаваторы, подметальные машины и другое гидравлическое управляемое оборудование.

применяется везде, где по соображениям безопасности, лучшего комфорта управления и необходимости поддержания чистоты требуется установка распределителя вне кабины. В кабине остается только блок управления (в данном случае трос и корпус с рычагом).

рычаг, расположенный непосредственно у распределителя, обеспечивает альтернативное управление гидравлической системой. Это решение позволяет управлять одним и тем же распределителем из двух разных мест на машине.

технические характеристики:

• рекомендуемый расход масла системы: 0-40 л / мин
• максимальное давление на подаче: 250 бар
• максимальное давление на возврате: 50 бар
• максимальное давление на секциях: 300 бар
• заводской перепускной клапан установлен на 180 бар ± 30 бар. Рекомендуется проверить и установить давление при запуске. Возможность самостоятельной регулировки, полный поворот изменение на 30 бар.
• возможность самостоятельной регулировки, полный поворот клапана изменение на 30 бар

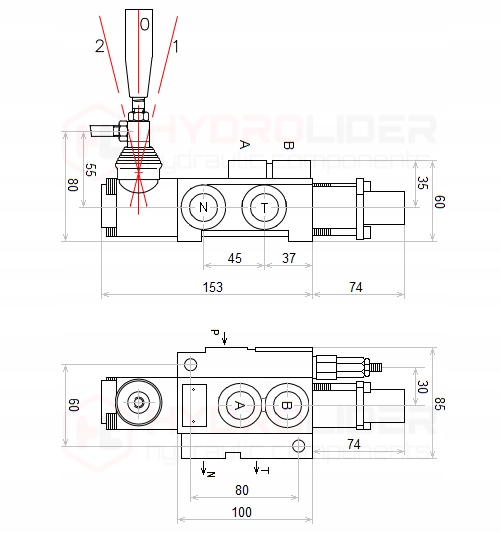

подключение:

• внутренняя резьба в корпусе: электропитание: 1/2" ; возврат: 1/2" ; секции : 3/8"
• внутренняя резьба трубки под кабель: M16x1.5
• внутренняя резьба кончика слайдера: M6x1.5

тип и температура масла:

• допустимая температура окружающей среды: -40 C до +60 C
• допустимая температура масла: -15 C до +80 C
• более редкое высококачественное масло: Lotus agrol boxol 26
• более плотное высококачественное масло: Fuchs AgroFarm hydratec HVI 46

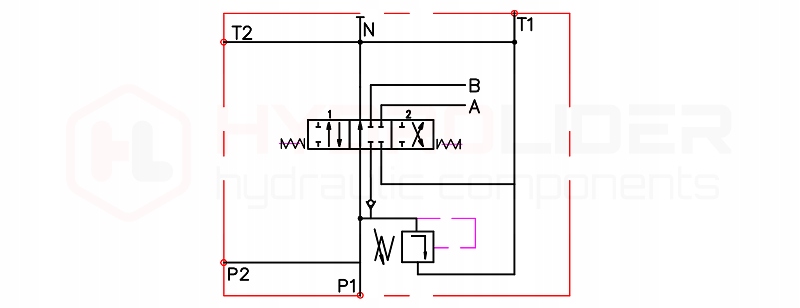

управление и принцип работы:

• пример управления: односторонним или двусторонним цилиндром, а также гидравлическим двигателем в обоих направлениях.
• 3-позиционный слайдер (1 - 0 - 2), на пружине, то есть сам возвращается в нейтральное положение после отпускания рычага.
• в нейтральном положении масло свободно переходит на обратную линию, насос разгружается.
• возможность последовательного подключения к существующей системе (требуется напорная втулка).

технические характеристики:

• материал корпуса: пластик
• материал кронштейнов крепления к основанию: оцинкованная сталь
• управление ползунком сплиттера: в обоих направлениях
• возможность последовательного соединения с другими одинаковыми корпусами
• общая толщина корпуса: 49 мм
• длина управляющего троса: 1500 мм
• наружная резьба наконечника брони троса: m16x1.5
• наружная резьба конец троса ссылки: m6x1
