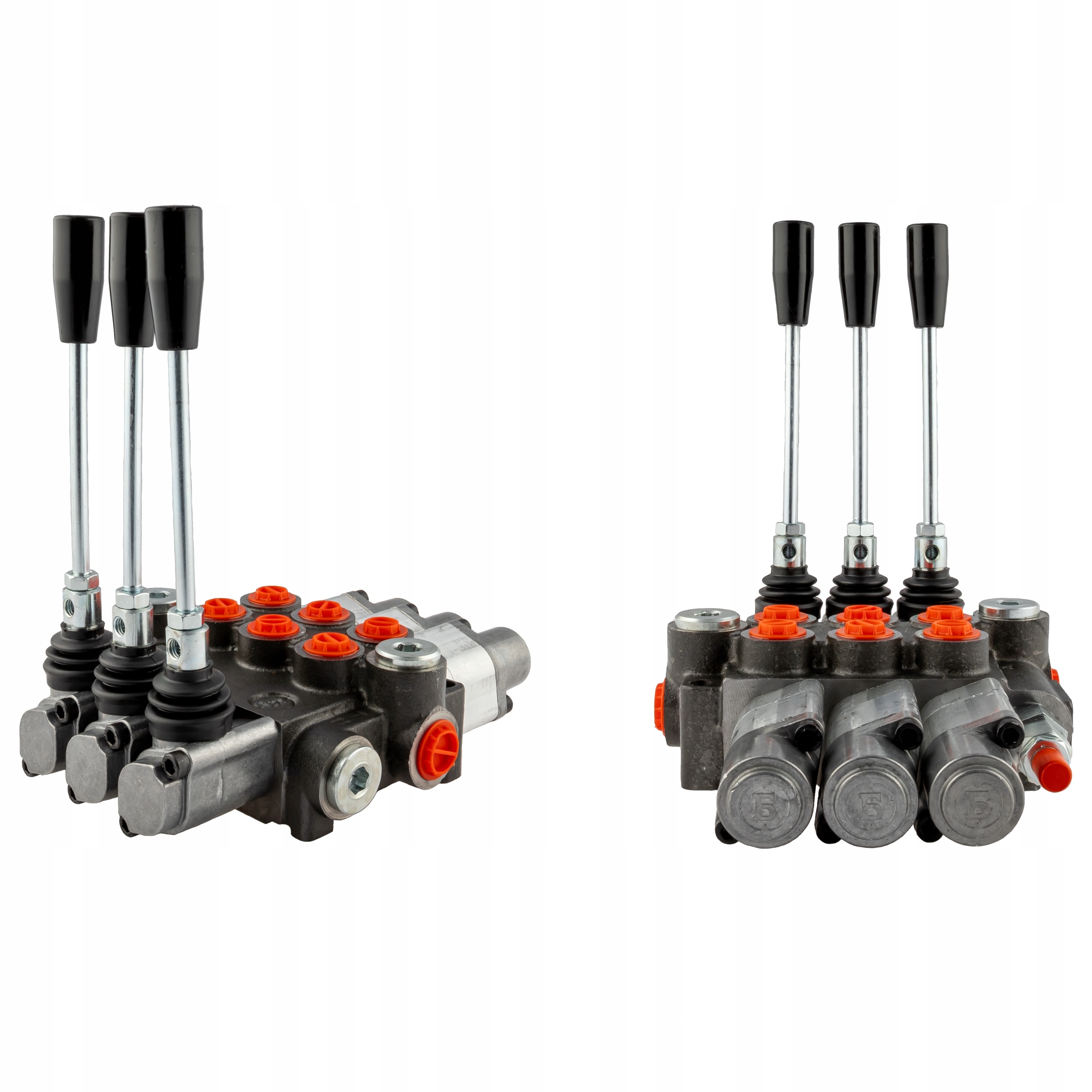

A1.10.00.033.2 - РАСПРЕДЕЛИТЕЛЬ HYDRAUL. 3 секционный 40L 3X плавающий

производство:

оригинальный продукт марки Badestnost, символ производителя: 03P40 K16K16K16 GKZ1; символ: 1.10.00.033.2

применение:

имеет широкое применение в системах гидравлических систем в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широком смысле промышленности.

сплиттер подходит для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные машины и другое оборудование с гидравлическим управлением.

плавающая секция иначе свободный сток, используется m.in. для снегоочистителей или фронтальных погрузчиков. Это приводит к свободному движению штока поршня в гидравлических цилиндрах. Защищает от повреждений элементы, которые находятся в непосредственном контакте с землей, например, отвал плуга.

технические характеристики:

рекомендуемый расход масла системы: 0 - 40 л / мин. Пример управления: три привода 2-стороннего действия.

возможность последовательного подключения к существующей системе (требуется напорная втулка).

три четырехпозиционных рычага (1 - 0 - 2 - 3), три позиции (1 - 0 - 2) на пружине (рычаг сам возвращается в вертикальное положение), положение (3) плавающее на защелке (рычаг останавливается в плавающем положении):

положение 0 нейтральное (рычаг установлен вертикально) поршневой шток цилиндра стоит - масло идет на перелив.

рабочее положение 1 (рычаг расположен в наклонном положении вперед) поршень цилиндра выдвигается.

рабочее положение 2 (рычаг расположен в наклонном положении назад) шток поршня цилиндра убирается.

положение 3 плавающее с защелкой (рычаг установлен в максимальное положение вперед) поршень цилиндра работает свободно, свободно выдвигается и втягивается под действием действующих сил.

справа гидравлическая схема распределителя:

подключение:

• питание от насоса (P1, P2): внутренняя резьба BSP 1/2"
• возврат к резервуару (T1, T2): внутренняя резьба BSP 1/2"
• секции (A1, A2, A3, B1, B2, B3): внутренняя резьба BSP 3/8"
• последовательное соединение (N): внутренняя резьба BSP 1/2"

диапазон давления:

• максимальное давление на подаче: 250bar
• максимальное давление на возврате: 50bar
• максимальное давление на секциях: 300bar

Заводской перепускной клапан установлен на 180bar ± 30 Bar.
