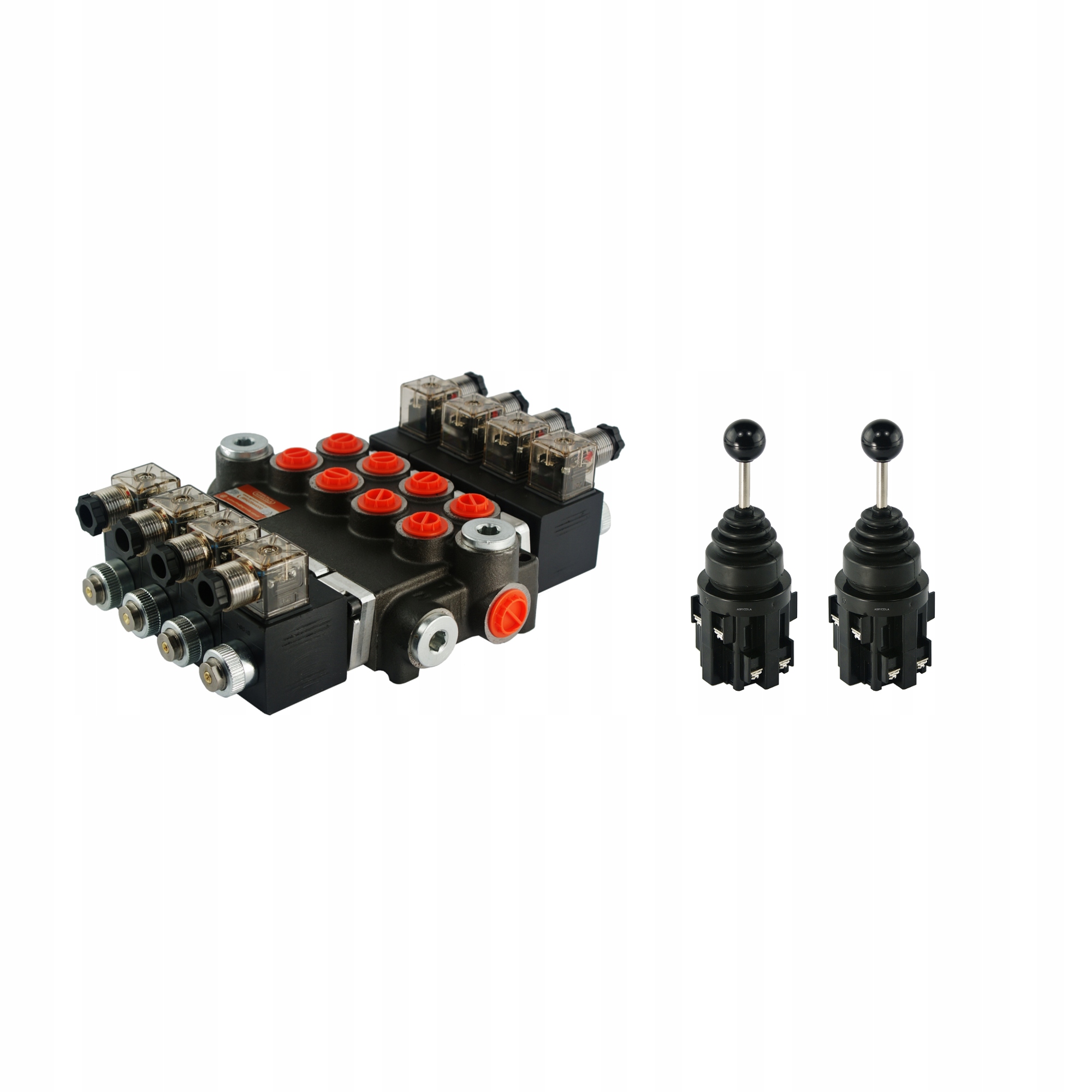

1.10.40.042.1 - ЭЛЕКТРИЧЕСКИЙ СПЛИТТЕР 4 СЕК 40Л 12В + УПРАВЛЕНИЕ

гидравлический 4-секционный сплиттер Z50

с электроприводом 12V

в комплекте с джойстиками и разъемами

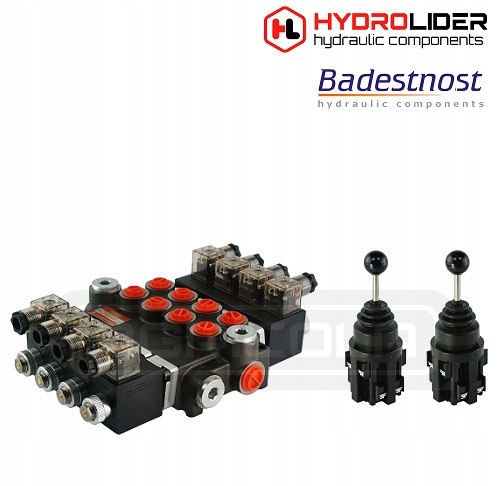

производство сплиттера:

оригинальный продукт Badestnost Bulgaria, символ: 04Z50 A ES3 12VDC G

производство джойстика:

оригинальный продукт бренда гидролидер, символ: 1.10.61.010

применение:

имеет широкое применение в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широкой промышленности.

управление:

ток:

• источник питания постоянный ток (DC) 12V
• электрические вилки имеют диоды, которые загораются, когда на катушку действует ток.

-----------------------------------------------------------------------------------------------

Podłączenie:

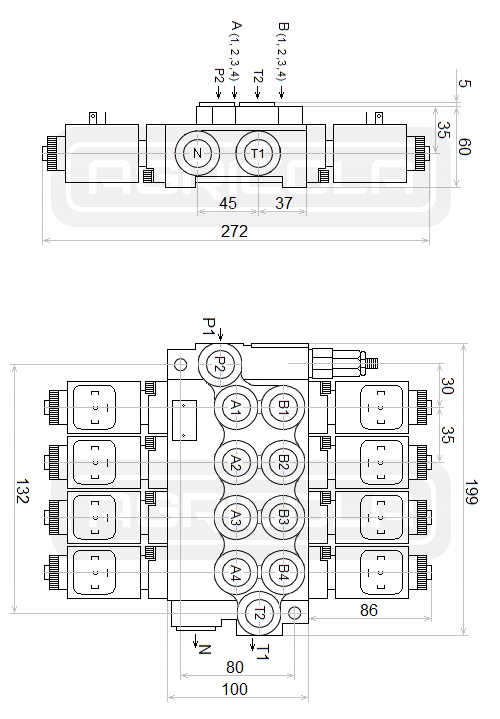

• питание от насоса (P1, P2): внутренняя резьба BSP 1/2"
• возврат к резервуару (T1, T2): внутренняя резьба BSP 1/2"
• секции (A1, A2, A3, A4 ; B1, B2, B3, B4): внутренняя резьба BSP 3/8"
• последовательное соединение (N): внутренняя резьба BSP 1/2"

-----------------------------------------------------------------------------------------------

диапазон давления:

• максимальное давление на подаче: 250bar
• максимальное давление на возврате: 50bar
• максимальное давление на секциях: 300bar
• заводской перепускной клапан установлен на 180bar ± 30 Bar. Рекомендуется проверить и установить соответствующее давление при запуске.
• возможность самостоятельной регулировки, полный поворот изменение на 30Bar.

-----------------------------------------------------------------------------------------------

рекомендуемые Agricola типы масла:

• более редкое высококачественное масло: Lotus AGROL BOXOL 26
• более плотное высококачественное масло: Fuchs AGROFARM HYDRATEC HVI 46

-----------------------------------------------------------------------------------------------

рекомендуемый диапазон температур масла:

• допустимая температура окружающей среды: -40 C до +60 C
• допустимая температура масла: -15 C до + 80 C

Общая информация джойстик:

имеет 4 нестабильных положения и одно стабильное нейтральное центральное положение. Если управляющий отпускает джойстик, тот же возвращается в среднее положение-нейтральное. Предназначен для установки в отверстие Ø 30 мм. Сборка осуществляется путем отвинчивания шарика рычага, отвинчивания кольца с кожухом, продевания джойстика через отверстие и повторного прикручивания кольца и Шарика. Он имеет резиновую уплотнительную крышку для защиты от пыли, воды и масла.

пример работы с распределителем:

• положение 1 нейтральное (вертикальное) штоки цилиндров стоят - масло идет на перелив.
• рабочее положение 2 (рычаг в положении вперед) шток поршня первого цилиндра выдвигается.
• рабочее положение 3 (рычаг в обратном положении) шток поршня первого цилиндра убирается.
• рабочее положение 4 (рычаг в левом положении) шток поршня второго цилиндра выдвигается.
• рабочее положение 5 (рычаг в положении вправо) шток поршня второго цилиндра убирается.

параметры:

• размеры : 51 x 55 x 146 мм
• материал рычага : сталь
• способ работы : Моностабильный (без защелки)
• количество рабочих положений : 4
• контактные узлы: 4 x NO
• грузоподъемность контактов переменного тока : 6A / 250V (при нагрузке
• нагрузка на контакты постоянного тока : 2,2 а / 110 В (при резистивной нагрузке)
• сопротивление изоляции мин. : 100mω
• испытательное напряжение: 2,2 кв
• механическая прочность: 5 * 1050 циклов
• электрическая прочность: 5 * 1050 циклов
