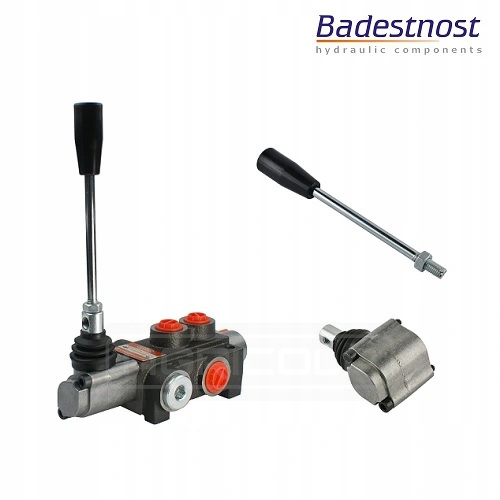

1.10.00.010.2 - ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ 1 СЕКЦИЯ 40Л + ЗАПАС

производство:

оригинальный продукт марки Badestnost, символ производителя: P40 A1 GKZ1; символ: 1.10.00.010.2

применение:

имеет широкое применение в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и широкой промышленности.

технические характеристики:

• рекомендуемый расход масла системы: 0 - 40 л / мин
• пример управления: 2-сторонний привод
• возможность последовательного подключения к существующей системе (требуется втулка давления)

управление:

трехпозиционный рычаг (1 - 0 - 2), на пружине, то есть она сама возвращается к вертикали:

• положение 0 нейтральное (рычаг установлен вертикально)поршневой шток привода стоит - масло идет на перелив.
• рабочее положение 1 (рычаг расположен в наклонном положении вперед) шток поршня привода выдвигается.
• рабочее положение 2 (рычаг расположен в наклонном положении назад) шток поршня привода убирается.

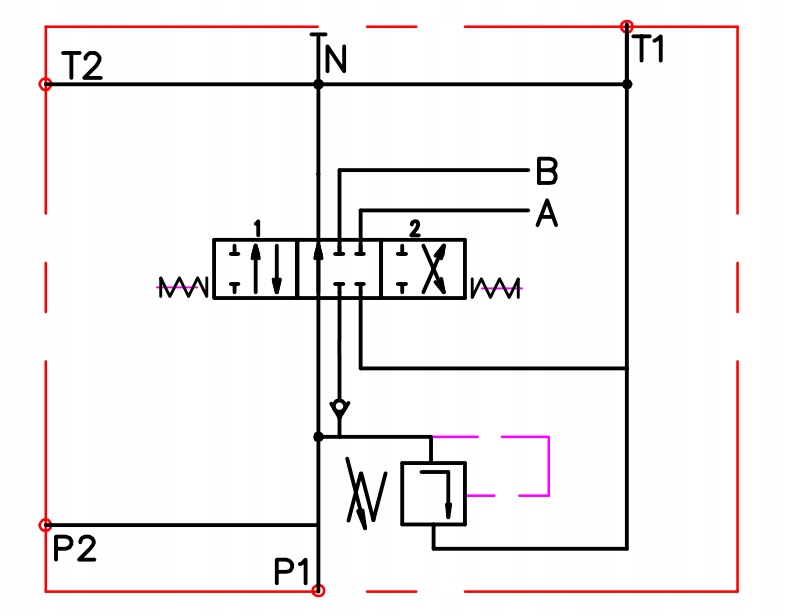

с правой стороны гидравлическая схема распределителя:

подключение:

• питание от насоса (P): внутренняя резьба BSP 1/2"
• возврат к резервуару (T): внутренняя резьба BSP 1/2"
• выход на секции (A, B): внутренняя резьба BSP 3/8"
• последовательное подключение (N): внутренняя резьба BSP 1/2"

диапазон давления:

• максимальное давление на подаче: 250bar
• максимальное давление на возврате: 50bar
• максимальное давление на секциях: 300BAR

заводской перепускной клапан установлен на 180bar ± 30 Bar.
