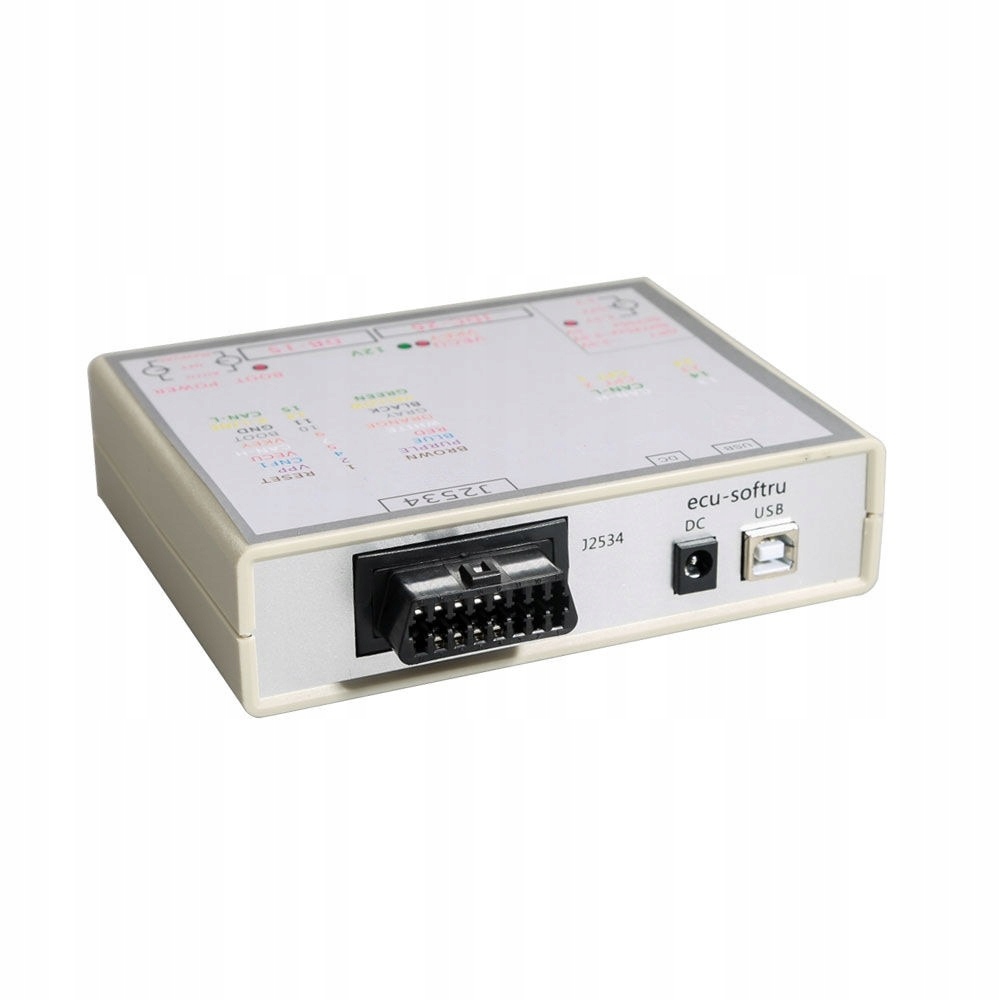

Последний генератор JTAG работает для устройства ECU Openport J2534 Box FLASH с полными адаптерами

Он совместим в автоматическом режиме с программами зарядки, которые используют:

BOOT-OEM12, 12-контактный OBD-II;

L-LINE, 15-контактный OBD-II.

Прибор имеет встроенные резисторы, ограничивающие ток на следующих сигнальных линиях:

СБРОС - 510 Ом;

Boot-510 Ом;

CNF1 — 220 Ом.

Инструмент оснащен универсальными разъемами, обеспечивающими гибкое подключение:

USB:

Разработано для подключения к компьютеру. Подключаться предполагается при включенном встроенном преобразователе USB-UART;

Постоянный ток:

Предназначен для питания бортовой цепи, а также подключенного ЭБУ. Рекомендуется использовать только качественные блоки с выходным напряжением 12В. При считывании пароля, когда это невозможно сделать в автомобиле, следует учитывать, что преобразователи высокого напряжения в ЭБУ вначале потребляют достаточно большой ток, что может привести к срабатыванию предохранительного механизма и даже к повреждению силового агрегата;

J2534 (OBD-II-F):

Предназначен для подключения одноименного интерфейса к OBD-II;

DB-15:

Предназначен для подключения к основному разъему ЭБУ. Рекомендуется использовать кабели 14П600КТ02, 14П600КТ03 или аналогичные;

IDC-26:

Предназначен для подключения непосредственно к плате ЭБУ или через переходник к специальному разъему. Для Tricore GPT рекомендуется использовать кабель 14P600KT06 или аналогичный.

Для прошивки процессоров Renesas рекомендуется использовать программное обеспечение Flash Toolkit.

Управление:

Инструмент имеет 3 переключателя для работы в разных режимах.

Мощность:

Регулировка мощности. Инструмент имеет три режима подачи питания на ЭБУ: ВЫКЛ позволяет снять все сигналы питания и управления с разъемов IDC-26 и DB-15; ручное питание терминалов VECU и VKEY и выходов управления в зависимости от выбранной тактики; Автоматическое, автоматическое управление. В этом режиме мощность контролируется программой зарядки через сигнал L-линии (15-контактный OBD-II).

ЗАГРУЗКА:

Одновременное управление загрузкой, сбросом и сигналами CNF1 (3,3 В): отключено, позволяет снять все управляющие сигналы с разъема DB-15. ; Вручную тянем ресет и загружаемся на минус, а CNF1 на +3,3В; Автоматическое автоматическое управление, в этом режиме загрузки сигналы RESET и CNF1 одновременно управляются программой зарядки (12-контактный OBD-II, OEM12).

GPT:

Дор для Renesas и Tricore с процессорами GPT. При работе с процессорами SH705x необходимо использовать 5В, в противном случае используйте 3,3В.

Индикаторы:

Светодиод рядом с переключателем 5 В/3,3 В показывает напряжение 5 В или 3,3 В.

VECU, светодиод VKEY указывает напряжение питания VECU и VKEY.

Светодиод 12 В указывает напряжение питания.

Светодиод загрузки показывает напряжение на выходе CNF1 (светодиод работает как на вход, так и на выход).
