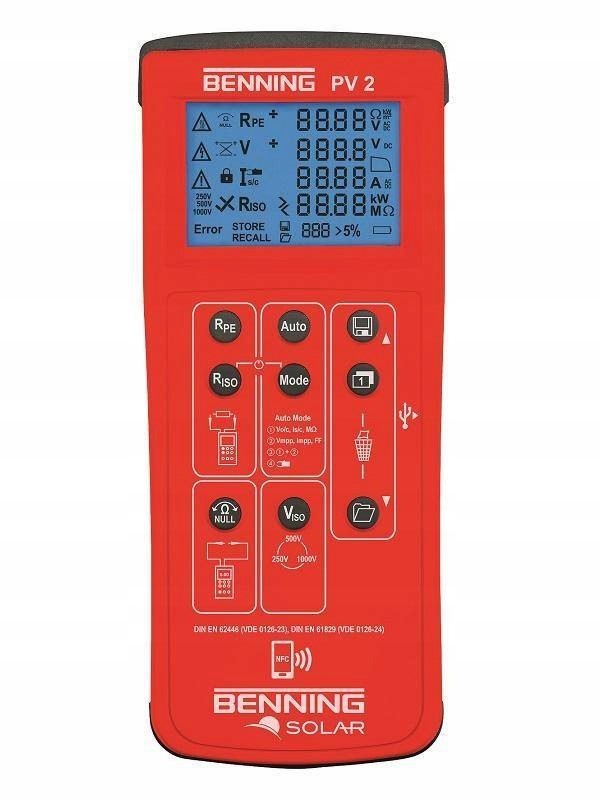

Фотоэлектрический счетчик Benning PV 2 без программы
Фотоэлектрический счетчик BG050422
Простое управление — выбор с помощью клавиш
Скорость — тесты за секунды
Безопасное подключение — измерение, даже если фотоэлектрическая система подает энергию
Протестировано в соответствии с VDE 0126-23 (DIN EN 62446)
Основные характеристики фотоэлектрического счетчика:
Безопасное измерительное соединение, даже если фотоэлектрическая система подает энергию
Автоматически процедуры испытаний для измерения кривой с тестом RISO или без него
Индикация Uo/c, Umpp, Is/c, Impp, коэффициента заполнения (FF) и RISO с индикацией «PASS/FAIL»
Измерение изоляции при испытательных напряжениях 250 В, 500 В и 1000 В.
Измерение сопротивления изоляции с помощью измерительных проводов диаметром 4 мм для тестирования фотоэлектрических кабелей и т. д.
Процедура автоматического контроля (открыть напряжение цепи 1000 В постоянного тока, ток короткого замыкания 15 А постоянного тока, сопротивление изоляции)
Автоматическое отображение полярности напряжения со звуковым/визуальным предупреждением о смене полярности
Память измеренных значений на 999 отображаемых показаний (PV-строки)
USB-интерфейс и программное обеспечение для загрузки BENNING SOLAR Регистратор данных для загрузки измеренных значений в формате CSV (опция)
Оборудован встроенными часами реального времени, которые автоматически добавляют отметка даты/часы для каждого процесса
Радиосвязь с дополнительным устройством измерения солнечной радиации и температуры BENNING SUN 2, результат измерения с информацией «прошел/не прошел»
Прямое соединение со всеми стандартные фотоэлектрические модули через разъемы MC4 или «Sunclix»
ЖК-дисплей с подсветкой
Автоматическое отключение (индивидуально устанавливается от 1 до 10 минут) – тесты могут относиться к фотоэлектрическим модулям, фотоэлектрическим цепочкам или вся фотоэлектрическая система.
Дополнительное программное обеспечение BENNING SOLAR Manager для ПК (артикул 050423) для создания протоколов испытаний и документации по функциям — программное обеспечение не входит в комплект
Бесплатная ссылка на приложение BENNING PV ( требуется устройство Android с функцией NFC)
Фотоэлектрический счетчик – функции
Измерение сопротивления защитного проводника с помощью испытательный ток 200 мА
Измерение напряжения холостого хода (Uo/c) фотоэлектрических модулей или цепочек напряжением до 1000 В постоянного тока
Измерение тока короткого замыкания (Is/ в) по внутренней цепи до 15 А постоянного тока без какой-либо опасности для пользователя
Измерение сопротивления изоляции между короткозамкнутыми проводниками постоянного тока (+/-) и землей с регулируемым испытательным напряжением (250 В, 500 В). В, 1000 В)
Раздельное биполярное измерение сопротивления изоляции с использованием измерительной линии 4 мм до 300 МОм
Измерение вольт-амперной характеристики (ВАХ) и мощностной характеристики (П-В)
Индикация напряжения (Umpp), тока (Impp) в точке максимальной мощности (mpp) и коэффициента заполнения (FF)
Проверка работоспособности путем измерения тока до 40 А переменного тока/ DC (с использованием зажимного адаптера BENNING CC 3, арт. 044038)
BENNING PV 2 способен получать измеренные значения (интенсивность солнечного света, температура фотоэлектрического модуля/температура окружающей среды и отметка даты/дата) от счетчика BENNING SUN 2 (опция, арт. № 050420) по радиосвязи
Технические параметры счетчика
Дисплей: Графический
Сопротивление Rpe защитный проводник: 0,05 Ом - 199 Ом
Испытательный ток: ± 200 мА постоянного тока
Напряжение холостого хода (Uo/c): 5 В - 1000 В постоянного тока
Ток короткого замыкания ( Is/c): 035А – 15А постоянного тока
Инсоляция: 100 Вт/м² – 1250 Вт/м²
Испытательное напряжение: 250 В, 500 В, 1000 В постоянного тока
Сопротивление изоляции: 0,05 МОм - 300 МОм
АВТО 1 измерение: +/-, Uo/c, Is/c, Riso
АВТО 2 измерение: Характеристика (I-V, P-V)
Измерение АВТО 3: измерение 1 + 2
Постоянный/переменный ток цепи (с использованием BENNING CC 3): 0,1 А – 40 А переменного/постоянного тока
Солнечный свет (при использовании BENNING SUN 2): 100 Вт/м² - 1250 Вт/м²
Температура фотоэлектрического модуля/температура окружающей среды (при использовании BENNING SUN 2): - 30 °C - + 125 °C
Напряжение: 30–440 В переменного/постоянного тока
Память измеренных значений: 999 записей данных
Интерфейс: USB/радио/NFC
В комплекте: футляр для переноски, измерительные провода, «крокодилы», измерительные провода MC4 и Sunclix, батарейки, USB-кабель, простое программное обеспечение для загрузки, сертификат калибровки
Benning — немецкий производитель фотогальванических устройств. счетчики и диагностическое оборудование. Широкий ассортимент продукции отвечает потребностям многих отраслей промышленности. Продукция Benning пользуется большой популярностью среди требовательных пользователей.
EAN: 4014651504226
Единица измерения: ШТ
Сопротивление Rpe защитного проводника: 0,05 Ом - 199 Ом
Испытательный ток: ± 200 мА постоянного тока
Напряжение холостого хода (Uo/c): > 5 – 1000 В постоянного тока
Ток короткого замыкания (Is/c): 035 А – 15 А постоянного тока
Испытательное напряжение: 250 В, 500 В, 1000 В постоянного тока
Сопротивление изоляции: 0,05 МОм - 300 МОм
Шнур постоянного/переменного тока: 0, 1 A–40 AAC/DC (с использованием BENNING CC 3)
