Инструмент для формирования резьбы DIN371 TiN, форма C ФОРМАТ C 6GX M3

Машина для формования

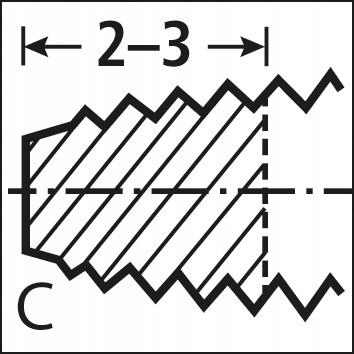

Исполнение: с С-образным пазом (2–3 витка).

М3–М10 DIN 371 с усиленным хвостовиком,

M12–M16 DIN 376 со сквозным хвостовиком.

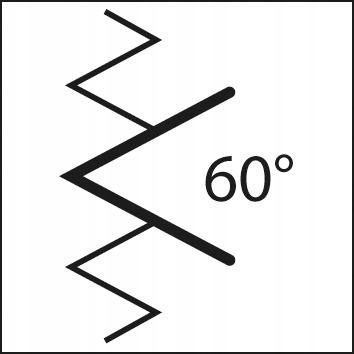

Применение: Для метрической резьбы по DIN 13. Разработано, в частности, для всех материалов, подлежащих формованию, таких как конструкционная сталь, автоматная сталь, науглероженная сталь, закаленная и отпущенная сталь, сталь для холодной обработки, сталь для горячей обработки, азотированные стали, нержавеющие стали, алюминий, алюминиевые сплавы, медь, медные сплавы, латунь и бронза.

Примечание. Диапазон допусков ISO 6GX и 6HX: добавление «X» указывает на специальный диапазон допусков для формовочных инструментов, поскольку деформированный материал имеет тенденцию пружинить.

Технические данные

• Резьба: M3
• Шаг: 0,5 мм
• Общая длина: 56 мм
• Ø хвостовика: 3,5 мм
• Квадратный хвостовик: 2,7 мм
• Отверстие для резьбы Ø: 2,8 мм
• Стандарт: DIN 371
• Версия: с усиленной ручкой
• Бренд: FORMAT
• Сталь <700 Н/мм²: 10
• Сталь <1000 Н/мм² : 8
• Сталь <1400 Н/мм²: 6
• Феррит INOX/мартенц.: 12 <. /b>
• Аустенит INOX: 10
• Дуплекс INOX: 8
• Чугун GGG: 23
• Титан> 850 Н/мм²: 6
• Алюминий <8 % кремния: 45
• Алюминий> 8% кремния: 35
• Покрытие: TiN
• WGNr.: <б> W170

Логистические данные

• Вес: 0,006 кг
• Длина: 10,0 мм
• Ширина: 80,0 мм
• Высота: 10,0 мм
• Объем: 0,008 дм3

• Номер артикула поставщики: 8217830001
• Объём поставки: 1 шт.

Номер по каталогу: 72H_DRS_A6-4317784396158

EAN: 4317784396158
