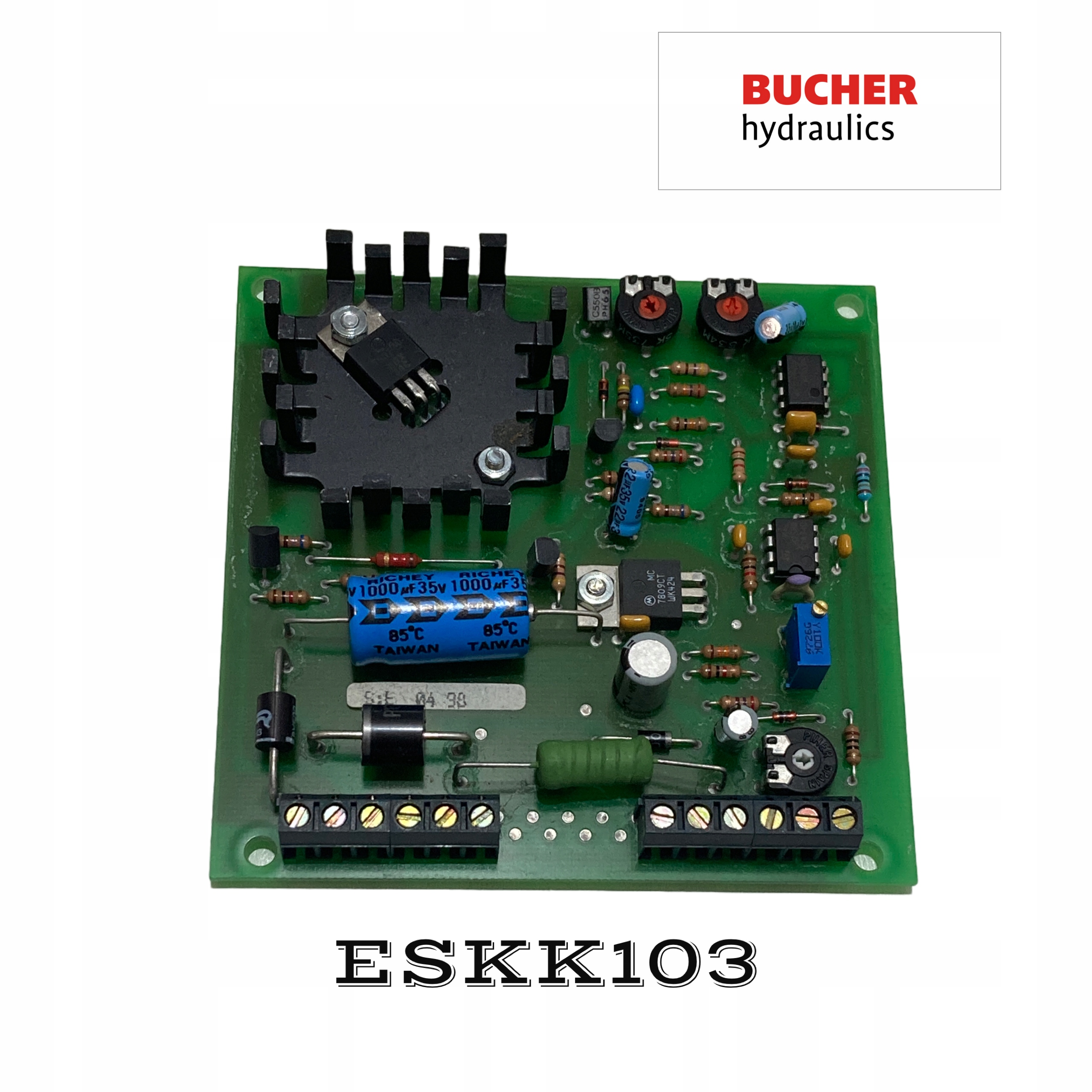

пропорциональный усилитель ESSK 103
электромагнит гидравлического клапана
для управления используется пропорциональный усилитель ESSK 103
электромагнит гидравлического клапана. Текущая компенсация
гарантирует, что изменения температуры катушки или колебания напряжения питания не влияют на ток катушки
уровень. Для обеспечения бесперебойной работы гидравлической системы на ток катушки накладывается оптимальный уровень сигнала дизеринга.
пропорциональный усилитель требует сглаженного постоянного тока
источник питания в диапазоне 12...30 В. усилитель имеет вход для
сигнала управления напряжением. Клемма управляющего сигнала имеет
высокий входной импеданс, и - по соображениям безопасности-контроль
источник сигнала всегда должен оставаться подключенным. Встроенный регулятор напряжения генерирует стабилизированное опорное напряжение постоянного тока
напряжение. Это может быть использовано, среди прочего, для питания
источник управляющего сигнала. Стабилизированное напряжение и заземление усилителя доступны на краевом разъеме карты.
ток на выходе мощности изменяется линейно с напряжением на входе управляющего сигнала. С помощью двух подрезок
потенциометрами можно установить как минимальное, так и максимальное значение тока. На диапазон регулировки настройки минимального тока влияет сопротивление потенциометра управляющего сигнала. Усилитель отключается автоматически.
- подробнее о продукте см. В ,,приложения
- (каталог PDF)
