ДИАГНОСТИЧЕСКИЙ ИНТЕРФЕЙС Jscan Jeep Dodge Chrysler

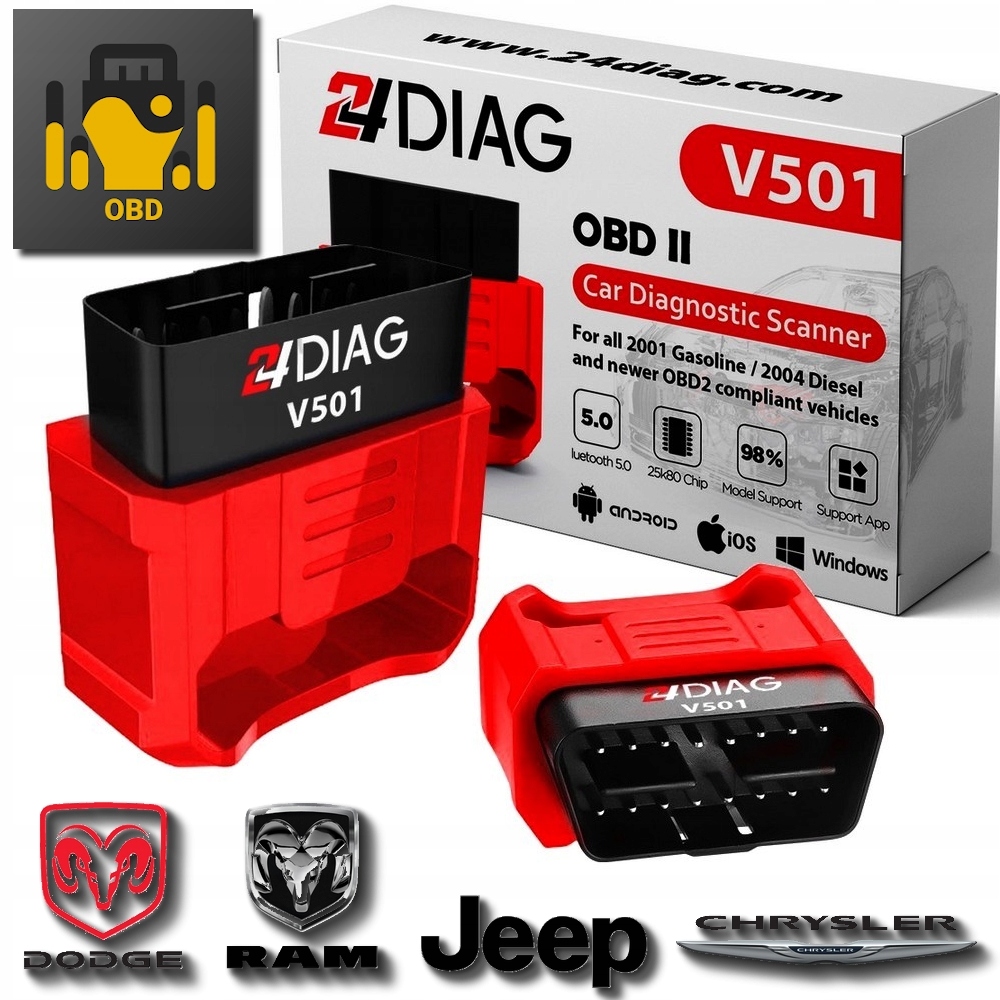

Диагностический интерфейс 24DIAG V501 для JScan Android/iOS

Расширенная диагностика, адаптация и кодирование Jeep, Dodge, Chrysler, RAM.

JScan — приложение для смартфонов/планшетов на базе Android и iOS (Apple), предназначенное для расширенной диагностики выбранных моделей Jeep, Dodge, Chrysler и RAM.

Поддерживаемые модели:

Обратите внимание, что 12+8-контактный адаптер (не входит в комплект) необходим группе FCA для доступа к 80 % моделей 2018 года и 100 % моделей 2019 года.

Адаптер доступен на других наших аукционах.

Модуль шлюза безопасности (SGM/SGW) — это заводская защита, присутствующая в автомобилях группы FCA, которая ограничивает диагностические запросы только чтением, например, информации о контроллере, текущие параметры или коды неисправностей.

С помощью адаптера вы получаете доступ к расширенным диагностическим командам, заблокированным SGM/SGW, таким как:

• Стирание кодов неисправностей,
• Проведение испытаний исполнительных механизмов,
• Проведение адаптаций и кодировок.

Расположение SGM/SGW варьируется, но чаще всего находится в боковой панели со стороны пассажира – возле бардачка или за магнитолой. Он также может находиться на задней стороне блока предохранителей. Лучше всего это проверить перед покупкой, введя в поисковике: Модель автомобиля + Обход SGW.

Дополнительную информацию по этой теме можно найти здесь:

http://jscan.net/jl-jt-security-bypass/

http://jscan.net/fca-security-gateway-module-basic-info-and-location/

Благодаря интерфейсу Bluetooth OBD2 24DIAG V501 приложение JScan позволяет считывать и устранять ошибки всех модулей автомобиля , например, ABS, рулевого управления, трансмиссии, радио, HVAC, стабилизаторов и т. д.

Это означает возможность так называемого  глубокая диагностика  (особенно важна для мастерских и любителей DIY), а не просто чтение данных из модуля ЭБУ, как в универсальных бесплатных приложениях.

Возможность  адаптации и кодирования (например, дневные ходовые огни, включение камеры заднего вида).

Приложение JScan также позволяет просматривать текущие данные (« Текущие данные »), считывать VIN-номер автомобиля, номера деталей и многое другое.

Вы можете проверить все возможности приложения для конкретной модели автомобиля здесь: http://jscan.net

Требования к оборудованию:

• Разъем OBD II в автомобиле
• смартфон, планшет, ноутбук или другое устройство с модулем Bluetooth и операционной системой Android/iOS/Windows

Соединение приложения JScan с интерфейсом 24DIAG V501 и автомобилем можно проверить бесплатно.

Для использования всех функций приложения необходимо приобрести платную лицензию . На наш взгляд, цена программного обеспечения очень привлекательна по отношению к его возможностям.

Более подробная информация (например, цены на отдельные лицензии) в запущенном приложении JScan на вашем смартфоне.

Приложение на английском языке, но оно очень интуитивно понятное и простое в использовании.

Загрузите приложение из магазина Google Play (смартфоны Android):

https://play.google.com/store/ apps /details?id=net.clever.obd4u&hl=pl&gl=US

или из AppStore (iPhone, iPad с iOS):

https:/ / apps.apple.com/pl/app/obd-jscan/id1445903514?l=pl

В комплект входят:

• Диагностический интерфейс 24DIAG V501
• Коробка
• Бумажная инструкция на польском языке
>

В комплект не входит:

• платная лицензия OBD Jscan
• 12+8-контактный адаптер SGW

Поддерживаемые протоколы:

• 1. SAE J1850 PWM (41,6 Кбод)
• 2. SAE J1850 VPW (10,4 Кбод)
• 3. ISO9141-2 (5 начальных байтов, 10,4 Кбод)
• 4. ISO14230-4 KWP (5 бит, 10,4 Кбод)
• 5. ISO14230 -4 KWP (быстрая инициализация, 10,4 Кбод)
• 6. ISO15765-4 CAN (11-битный идентификатор, 500 Кбод)
• 7. ISO15765-4 CAN (29-битный идентификатор) , 500 Кбод)
• 8. ISO15765-4 CAN (11-битный идентификатор, 250 Кбод)
• 9. ISO15765-4 CAN (29-битный идентификатор, 250 Кбод)
• A.SAE J1939 CAN (29-битный идентификатор, 250 * Кбод)
• B.USER1 CAN (11 * битный идентификатор, 125 * Кбод)
• C. USER2 CAN (11 * битный идентификатор, 50 * кбод)

Как подключиться к интерфейсу/контроллеру в автомобиле?

1. Установите бесплатное приложение из Google Play Store, iStore на свою систему Android, iOS или ноутбук .
2. Подключите интерфейс к разъему OBD II.
3. Включите Bluetooth на телефоне, настройте видимость и найдите устройство под названием 24DIAG в списке
4. Подключаемся к нему, введя стандартный код 1234 . Только после этого шага включаем приложение.
5. В установленном приложении в настройках выберите r Тип подключения Bluetooth и укажите сопряженный интерфейс 24DIAG .
6. Перейти к соединению с контроллером автомобиля (зажигание включено, двигатель работает).

Дополнительные возможности:

• Стабильный Bluetooth 5.0.
• Если оставить его в разъеме OBD2, не будет разряжать батарею. Очень низкое энергопотребление.

Скриншоты работы с приложением OBD Jscan:
