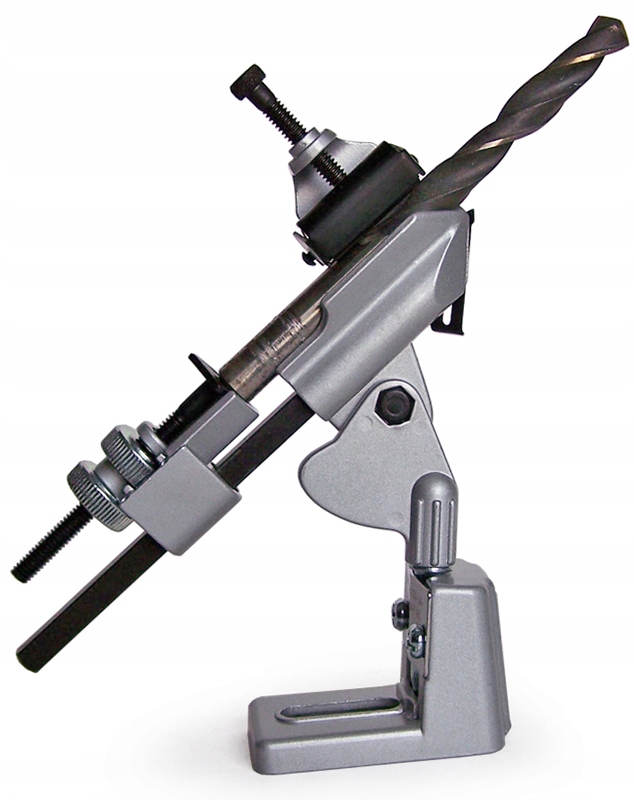

Держатель для заточки сверл C. 420

держатель для заточки сверл C. 420

держатель для точного зажима сверл для шлифования,

• для сверл диаметром 3-18 мм,

* 5 настроек углов шлифования: 41°, 49°, 59°, 68°, 88°,

руководство пользователя

с помощью винта отрегулируйте угол шлифования с помощью винта F

- 59° для нормального использования,

- 88° для тонкого материала, чтобы избежать потертостей,

- 68° для небольших сверл,

- 49° для мягких металлов,

- 41° для погружения,

• 1. Ослабьте зажимной винт B,

• 2. Регулируемые салазки на 4-угловой направляющей G ослабьте. Регулировочный винт D максимально отодвинуть и вставить сверло. Сверло должно быть заделано так, чтобы оно выступало над кромкой С, по крайней мере, на длину своего диаметра. Затем винт H саней и винт B слегка повернуть. (винт B слегка, чтобы сверло едва держалось.) Пожалуйста, будьте осторожны, чтобы спиральная часть была расположена вверх C .

• 3. Установите устройство вертикально перед шлифовальным камнем (см. эскиз). Сверло должно быть расположено на нижней половине камня слева или справа. (Примечание: устройство должно быть свободно подвижным!) Закрепите основание а винтом-бабочкой или зажимом так, чтобы сверло сверху было ок. Расстояние 5 мм от камня.

• 4. Достаточно ослабить стопорный винт E, привести шлифовальный камень в вращение и с помощью винта D медленно сдвинуть сверло, чтобы оно касалось камня. Затем устройство отклоняется влево и вправо (ок. 60°), тогда автоматически будет получен соответствующий угол шлифования. В зависимости от того, насколько глубоко вы хотите, чтобы сверло было отшлифовано, винт D медленно с интервалами вращать вперед. Медленно. чтобы сверло не перегревалось и не горело.

* 5• Винт E в качестве контрольного положения повернуть. Винт B ослабьте, сверло вытащите и переверните. Поверните винт D обратно и повторите все это еще раз до конца винта E
