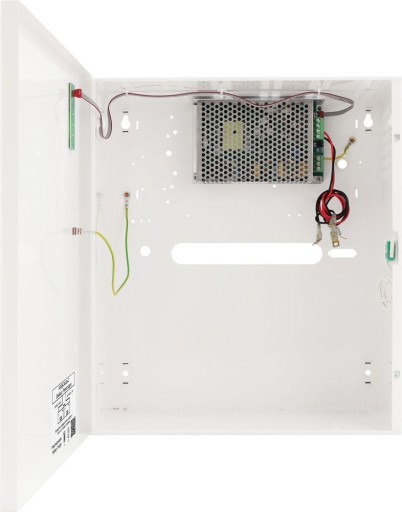

Буферный источник питания Pulsar HPSB-24V3A-C 27,6 В постоянного тока, 3,5 А, макс. 2x17 Ач

HPSB-24V3A-C Импульсный буферный источник питания HPSB 27,6 В/3 А/2x17 Ач

HPSB-24V3A-C — буферный источник питания, предназначенный для бесперебойного питания устройств, требующих стабилизированное напряжение 24 В постоянного тока (±15%). Блок питания имеет один выход, который подает напряжение 27,6 В постоянного тока с эффективностью по току 3,5 А. В случае сбоя сетевого напряжения устройство немедленно переключается на питание от аккумулятора. Блок питания имеет светодиодную оптическую сигнализацию для быстрой диагностики и многочисленные защитные меры, такие как: SCP, OLP, OVP, UVP. Блоки питания построены на основе высокоэффективных импульсных модулей питания и размещены в металлических корпусах (цвет RAL 9003) с местом для батарей. Корпус блока питания оснащен тампером, сигнализирующим о несанкционированном вскрытии. Расстояние 14 мм от земли обеспечивает удобную прокладку кабелей. Блок питания может использоваться в системах ССВИН, КД, видеонаблюдения и домофонии.

Наиболее важные характеристики:

Питание: 200–240 В переменного тока

Выходная мощность: 3,5 А / 27,6 В постоянного тока (общий выходной ток, включая зарядку)

Регулирование напряжения: 27–28,8 В

Ток зарядки аккумулятора: 0,5 А/1 А

Мощность источника питания: 97 Вт

Рекомендуемая батарея: 2 x 17 Ач

Размеры аккумуляторного отсека: 325 x 178 x 168 [+/-2 мм]

Эффективность: 87 %

Размеры: 330 x 380 x 173 [+/-2 мм]

Расстояние от земли: 14 мм

Безопасность: SCP, ОЛП, ОВП, УВП, тампер - вскрытие корпуса

Закрытие: резьбовое (возможность установки замка)

Монтаж: накладной

Сигнализация: светодиодная оптическая сигнализация

Материал: листовой металл DC01, 1 мм, RAL9003 (белый), металл

Степень герметичности: IP 20

Гарантия: 2 года

Оптическая сигнализация

Блок питания имеет оптические индикаторы работы, предоставляющие четкую информацию о его состоянии. Светодиоды расположены на крышке блока питания и на плате блока питания.

Регулировка выходного напряжения

Блок питания имеет потенциометр для регулирования выходного напряжения в диапазоне 27 – 28,8 В

Уход и защита аккумулятора

Уход за аккумулятором полностью автоматический. Блок питания имеет встроенный контроль зарядки аккумулятора и защиту от чрезмерного разряда, а также защиту выхода аккумулятора от короткого замыкания и обратного включения.

Защита электропитания для обеспечения непрерывной работы.

SCP (Защита от короткого замыкания) – блок питания отключает питание после обнаружения короткого замыкания

OLP (Защита от перегрузки) – защищает блок питания от перегрузки

OVP (Защита от перенапряжения) – защищает от слишком высокого напряжения на выходной линии

УВП – защита аккумулятора от чрезмерного разряда

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Электропитание

200 – 240 В

Выходное напряжение

22 – 27,6 В – буферный режим 20 – 27,6 В – аккумуляторный режим

Диапазон регулировки выходного напряжения

27 – 28,8 В

Ток потребления на собственные нужды блока питания при работе от аккумулятора

15 - 30мА

Защита в цепи батареи SCP и обратной полярности подключения

– полимерный предохранитель (возвратный) F предохранитель (при выходе из строя необходима замена плавкой вставки)

Защита от перегрузки OLP

105-150% мощности источника питания, автоматический возврат

Защита от перенапряжения OVP

>37 В (для активации требуется отключение напряжения питания примерно на 1 мин.)

Защита аккумулятора УВП от чрезмерного разряда

U<19 В – отключение клеммы аккумулятора

Оптическая сигнализация

Светодиоды на плате блока питания Светодиоды на крышке блока питания

Условия эксплуатации

Температура: -10 C ÷ +40 C относительная влажность 20%...90%, без конденсации

Класс защиты EN 62368-1

I (первый)

Степень защиты EN 60529

IP20

Температура хранения

-20°C...+60°C

Вибрации и удары при транспортировке

Согласно PN-83/T-42106

Корпус

Лист стальной DC01 0,7–1,0 мм, цвет RAL 9003

Закрытие

Цилиндрический винт (спереди), (возможность установки замка)

Заявления, гарантия

CE, 2 года с даты производства

Примечания

Корпус имеет расстояние от монтажной поверхности для прокладки кабелей. Охлаждение: конвекционное/принудительное

Ток зарядки

0,5 / 1 А

Максимальный выходной ток

3,5 А
