Буферный источник питания для DIN-рейки Mean Well DRC-60B 24В 1,4А

Описание:

Источники питания серии DRC предназначены для питания электронных устройств, промышленной автоматики, систем контроля доступа, сигнализации и т.п. в сотрудничестве с батареей необслуживаемых аккумуляторов. Они характеризуются небольшими габаритами и высокой эффективностью.

Данные блоки питания предназначены для монтажа на рейку DIN TS-35/7,5 или 15. Характеризуются широким диапазоном рабочих температур – от -30°С до +70°С.

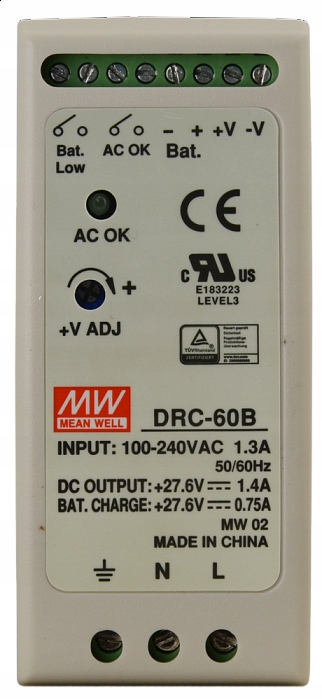

Zasilacz buforowy DIN Mean Well DRC-60B 24V 1.4A

Важнейшие особенности блока питания MeanWell DRC-60B:

Универсальное напряжение питания переменного тока – от 90 до 264В и постоянного тока – от 127 до 370В
Защита: от короткого замыкания, перенапряжения и перегрузки
Технические выходы типа OC: AC OK – отказ сети переменного тока, Bat. Low – низкое напряжение аккумулятора
Высокий КПД – 88%
Защита от глубокого разряда аккумулятора
Защита от падения напряжение и обратная полярность аккумулятора
Охлаждение в открытой системе (без принудительной циркуляции воздуха)

Технические характеристики:

Выходные параметры:

Выходное напряжение: 27,6 В постоянного тока
Выходной ток: 2,25 А
Диапазон выходного тока: 0–2,25 А
Выходное напряжение аккумулятора: 27,6 В постоянного тока
Максимальный ток зарядки аккумулятора: 1,25 В А
Диапазон зарядного тока аккумулятора: 0 – 1,25А
Рекомендуемый аккумулятор: необслуживаемый/гелевый 12В 7-18Ач (2 шт.)
Мощность: 96,6 Вт
Помехи и шум: 200 мВ размах
Диапазон выходного напряжения: 24–30 В постоянного тока
Допуск выходного напряжения: ± 1%
Стабилизация от изменений сети: ± 0,5 %
Стабилизация от изменений нагрузки: ± 0,5 %
Время установки/нарастания/удержания: 400 мс/50 мс/50 мс

Входные параметры:

Диапазон входного напряжения: 90–264 В переменного тока или 127–370 В постоянного тока
Диапазон частот: 47–63 Гц
КПД: 89 %
Входной ток: 1,1 А (при 230 В переменного тока)
Максимальный скачок тока: 60 А (при 230 В переменного тока)

Защита:

Защита от перегрузки: 105–150 % от максимальной выходной мощности. Тип защиты: отключение выходного напряжения; напряжение возвращается, когда перегрузка прекращается.
Перенапряжение: 28,98–37,26 В
От чрезмерного разряда аккумулятора: 20 В (± 1 В)

Окружающая среда:

Рабочая температура: от -30 до +70°C
Рабочая влажность: 20–90 % (без конденсата)
Температура и влажность хранение: от -40 до +85°C, относительная влажность 10 – 95
КПД в зависимости от температуры: ± 0,03%/°C (0 – 50°C) на выходе
Вибрации: 10–500 Гц, 2G 10 мин/1 цикл, 60 мин по каждой оси X,Y,Z

Безопасность:

Стандарты: UL60950-1, TUV EN60950-1
Испытательное напряжение изоляции: I/P-O/P: 3 кВ переменного тока, I/P-FG: 1,5 кВ переменного тока, O/P-FG: 0 , 5 кВ переменного тока
Сопротивление изоляции: I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока
Излучаемые и проводимые электромагнитные помехи: Соответствуют стандарту EN55022 (CISPR22), класс B, EN61000-3-2,-3
Гармоники: соответствует EN61000-3-2,3
Устойчивость к ЭМС: соответствует EN61000-4-2 ,3,4,5,6,8,11; ENV50204, EN55024

Прочие:

Наработка на отказ: 410,1 тыс. часов в соответствии со стандартом MIL-HDBK-217F (25oC) )
Размеры: 55 x 90 x 100 мм (длина x ширина x высота)
Вес: 0,37 кг

Примечания:

1. Если не указано иное, все параметры определены при источнике питания 230 В переменного тока, номинальной нагрузке, 25°C и относительной влажности 70 %.

2. Помехи и шум измерены в диапазоне 20 МГц с помощью пробника (12 пар витых проводов) с конденсаторами емкостью 0,1 мкФ и 47 мкФ.

3. Если блок питания рассматривается как устройство, которое будет установлено внутри конечного продукта, продукт должен быть повторно протестирован (включая встроенный блок питания) на соответствие директивам по ЭМС.

4. Блок питания продается без кабелей для подключения к аккумуляторам.
