Буферный источник питания Pulsar HPSB-24V5A-C 24В 5А (2х17Ач)

Особенности источника питания:

• источник бесперебойного питания постоянного тока 27,6В/3А
• широкий диапазон переменного напряжения питания 200÷240В
• высокий КПД 90%
• контроль заряда и обслуживания аккумулятора
• защита аккумулятора от чрезмерного разряда (УВП)
• ток заряда аккумулятора 0,5А или 2А (переключается перемычкой)
• защита выхода батареи от короткого замыкания и обратного включения
• Светодиодная оптическая сигнализация
• защиты:

  - защита от короткого замыкания SCP

  - перенапряжение OVP

  - перенапряжение (вход переменного тока)

  - перегрузка OLP

Описание:

Буферный источник питания предназначен для бесперебойного питания устройств, требующих стабилизированного напряжения 24 В постоянного тока (+/-15%) .

Блок питания выдает напряжение U = 27,6 В постоянного тока с выходом по току:

1. Выходной ток 4,5А + 0,5А зарядка аккумулятора

2. Выходной ток 3А + 2А зарядка аккумулятора

Общий ток приемников + аккумулятор макс. 5А.

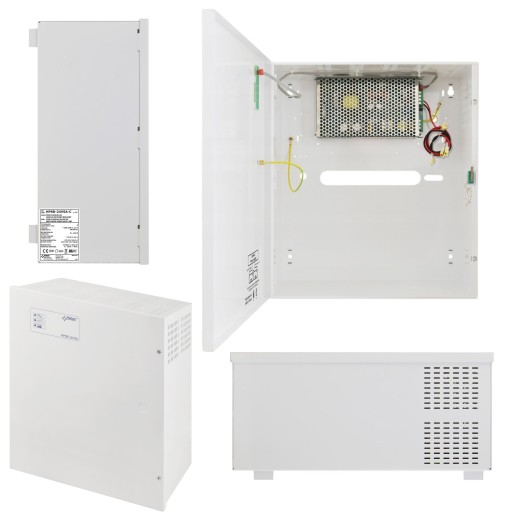

Блок питания выполнен на основе импульсного модуля питания, обладает высокой энергоэффективностью и помещен в металлический корпус (цвет RAL 9003) с местом для двух аккумуляторов 12В 7Ач. Корпус оснащен микровыключателем, сигнализирующим об открытии дверцы (спереди).

Технические данные:

• Тип источника питания: А (EPS — внешний источник питания)
• Источник питания: ~ 200 – 240В переменного тока; 0,5А; 50/60 Гц
• Потребляемый ток: 1,3 А при 230 В переменного тока макс.
• Мощность блока питания: 138Вт
• КПД: 90%
• Выходное напряжение (заводские настройки): 22В÷27,6В постоянного тока – буферный режим; 19В÷27,6В постоянного тока - работа от аккумулятора
• Выходной ток: 4,5А + 0,5А для зарядки аккумулятора или 3А + 2А для зарядки аккумулятора
• Диапазон регулировки выходного напряжения: 27÷28,8В постоянного тока
• Напряжение пульсаций: 100 мВ пик-пик макс.
• Ток потребления на собственные нужды блока питания (при буферной работе): 30мА
• Ток заряда аккумулятора: 0,5А или 2А (переключается перемычкой)
• Защита от короткого замыкания SCP: электронная, автоматический возврат
• Защита от перегрузки OLP: 105-150% мощности блока питания, автоматический возврат
• Защита в аккумуляторе OLP цепь: предохранитель F6,3А/250В
• Защита от перенапряжения: варисторы
• Защита от перенапряжения OVP:>37 В (для активации требуется отключение напряжения питания примерно на 1 мин.)
• Защита аккумулятора от чрезмерного разряда UVP: U<19 В (±5%) – отключение клеммы аккумулятора
• Защита от саботажа – TAMPER: 1x микропереключатель: НЗ контакты (закрытый корпус), открытие корпуса 0,5А при 50В постоянного тока (макс.)
• Оптическая индикация срабатывания: да – светодиоды на плате и корпусе блока питания
• Условия эксплуатации: класс окружающей среды II, -10 oC÷40 oC; относительная влажность 20-90% (без конденсата)
• Внешние размеры корпуса: 335х385х173+14мм (ШхВхГ)
• Крепление (ШхВ): 298х310мм
• Место для аккумулятора: 2х17Ач/12В (325х178х168мм)
• Вес нетто/брутто: 5,0 кг/ 5,6 кг
• Класс защиты от ударов: I (первый) – требуется защитный проводник
• Разъемы – источник питания: Φ0,63÷2,5 Плата ввода/вывода: Φ0,41÷1,63, выходы батареи: 6,3F-2,5/40см.

• О конструкция имеет расстояние от стены (земли) для прокладки кабеля – 14 мм; охлаждение блока питания: конвекция
