4-ХОДОВОЙ ГИДРАВЛИЧЕСКИЙ ШАРОВОЙ КРАН

ТИП 4/3 1/2" НОРМАЛЬНО ОТКРЫТЫЙ

Производство:

Оригинал Итальянский продукт марки Oleodinamica Marchesini, обозначение: IF 4 1/2"; 1.35.25.124

Применение:

Широко используется в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и широко понимаемой промышленности.

Клапан может использоваться для управления приводом двойного действия или гидромотором с возможностью изменения направления вращения и блокировки вращения.

Принцип работы:

Клапан позволяет переключать поток масла между двумя ресиверами А и Б, например двумя камерами в ресивере двойного действия. гидравлический цилиндр или отверстия в гидравлическом двигателе.

В то время как положение клапана направляет поток в ресивер A, B соединяется с обратной линией T. Перемещение рычага на 90° имеет противоположный эффект.

Клапан нормально открытый. Установка рычага в среднее положение отсекает (закрывает) порты А, В. В этом положении поток через клапан открыт от Р до Т.

Подключение:

Подключите P к линии подачи и T к линии возврата. Подсоедините A и B к двум гидравлическим линиям, между которыми необходимо переключить поток масла.

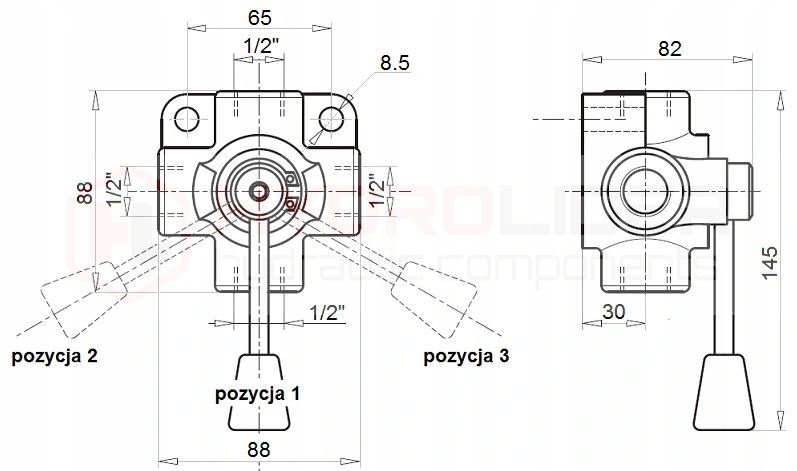

Возможность установить рычаг в трех положениях. Схема, показывающая направление потока масла в зависимости от положения рычага (фото):

Технические данные:

• Максимальный расход: 60 л/мин
• Количество гидравлических отверстий в корпусе: 4
• Внутренняя резьба в корпусе: [BSP] 1/2"
• Материал корпуса: чугун
• Максимально допустимое давление: 250 бар
• Вес: 1,928 кг

Диапазон температур и тип масла:

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 C
• Тип масла: Гидравлическое масло на минеральной основе

Гидравлическая схема 4 /3 нормально открытый шаровой кран (фото):
