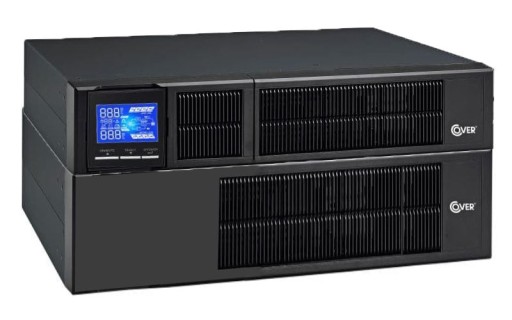

Стоечный ИБП 19 дюймов, 6 кВА / 6 кВт, CORE, 6K COVER

аварийный отдельно стоящий Башня или стойка сервер онлайн ЖК-дисплей 20x 9 Ач Терминал 5U REPO RS-232 USB Слот SNMP разъем аккумулятора ViewPower PL

КРАТКОЕ ОПИСАНИЕ:

• Полная/активная мощность: 6000 ВА (6000 Вт),
• Тип ИБП: Онлайн 1-фазный 1/1,
• Время резервного копирования: прибл. 21 минута (при нагрузке 50 %),
• Технология: TRUE ON-LINE Преобразование (истинное двойное преобразование),
• Коэффициент выходной мощности: 1,0,
• Тип корпуса: RACK 19 / Tower,
• Форма сигнала: Pure Sine Wave (Чистая синусоидальная волна),
• Выходы:Клемма(винтовые клеммы),
• Количество и тип батарей в комплекте: 20x 12 В / 9 Ач,
• Порты связи: USB, RS-232, TVSS ,
• Переключатель REPO позволяет удаленно отключать электропитание приемников в случае пожара,
• Нулевое время перехода в аварийный режим,
• Встроенный дисплей: ЖК-дисплей ,
• Разъем для дополнительного аккумуляторного модуля (продлевает время резервного питания),
• SNMP для дистанционного управления),
• Размеры ИБП:2U /438 x 88 x 665 мм (Ш x В x Г),
• Размеры BP:3U /438 x 88 x 630 мм (Ш x В x Г),
• Программное обеспечение: ViewPower PL.

ОПИСАНИЕ И ПРИМЕНЕНИЕ:

Предлагаемый источник бесперебойного питания, модель CORE 6K, представляет собой усовершенствованный ИБП отдельностоящего типа Tower с возможностью встраивания его в 19-дюймовую серверную стойку СТОЙКА. Блок питания выполнен в топологии ONLINE мощностью 6000ВА (6000Вт) , поэтому всегда обеспечит чистую электроэнергию синусоидальной формы и дополнительно защитит устройства от всех типичных сетевых проблем.

Cover блоки питания онлайн имеют технологию двойного преобразования , которая обеспечивает полную защиту от скачков напряжения в сети и нулевое время переключения в режим работы от батареи. ИБП был специально разработан для профессионального применения, особенно в промышленности и медицинских центрах, а также для всех применений, где требуется высочайшая эксплуатационная надежность, например. серверы, рабочие станции, освещение, лабораторное оборудование, системы безопасности, системы автоматизации и управления.

САМЫЕ ВАЖНЫЕ ФУНКЦИИ ИБП:

• Технология True On-Line двойного преобразования (VFI согласно IEC62040) обеспечивает отличные параметры напряжения независимо от энергетических помех и типа питаемых приемников,
• Комплект из 20 аккумуляторов 12 В емкостью 9 Ач каждый (расположен внутри аккумуляторный модуль) ,
• Автоматический байпас - бесперебойный (типа «Статический переключатель») обеспечивает бесперебойное питание приемников в критических ситуациях, таких как перегрев или выход из строя,
• Коммуникационные разъемы USB , RS232 для мониторинга и управления работой источника питания и приемников,
• Слот для карты расширения позволяет подключить карту SNMP для управления ИБП из сети или карту AS-400 с дополнительными беспотенциальными сигналами, информирующими о рабочем состоянии ИБП,
• Размеры 5U , состоящую из основного блока (2U) и комплект батарей (3U),
• Высокий КПД устройства до 95% в режиме On-Line минимизирует энергопотребление и ограничивает выделяемое тепло, что делает возможным охлаждение помещений удешевленным,
• режим ECO (режим повышенной эффективности) позволяет достичь КПД 99% и дополнительную экономию электроэнергии,
• Режим преобразователя частоты CVCF позволяет источнику питания работать в режиме преобразования выходной частоты до 50 или 60Гц для питания нестандартных приёмников,
• Автоматическая диагностика гарантирует полноценную работу устройства, контроль комплектующих и рабочих параметров без необходимости вмешательства пользователя,
• Высокое значение входного коэффициента мощности ограничивает величину тока, потребляемого устройством от профессиональной сети,
• Широкий диапазон входных напряжений для нормальной работы приводит к тому, что использование аккумуляторов ИБП ограничивается до необходимого минимума, практически только в случаях полного отключения электроэнергии,

• Возможность продления времени резервного питания путем добавления аккумуляторных модулей позволяет точно подобрать необходимую автономность время,
• Высокое значение выходного коэффициента мощности PF=1 гарантирует до 30% большую активную мощность по сравнению с другими источниками питания этого класса,
• Широкий диапазон входных частот при нормальной работе позволяет свободно использовать источник питания в смешанной сети, например, городская сеть — генератор,
• Автоматический перезапуск гарантирует необслуживаемость работу устройства при длительных отключениях электроэнергии,
• Запуск от аккумулятора (так называемый холодный старт) позволяет включить электропитание даже в случае полного отсутствия питающего напряжения,
• Усовершенствованное управление аккумулятором гарантирует оптимальную зарядку и использование аккумуляторного блока.
• 3-этапный процесс зарядки аккумуляторов продлевает срок их службы до 50% и снижает эксплуатационные расходы,
• Превосходное качество напряжения, приводит к подаче напряжения с исключительно стабильными параметрами, независимо от энергетических помех и типа питаемых устройств,
• Устойчивость к перегрузкам означает надежность электроснабжения в случае аварии переходных процессов и высокой устойчивости к ошибкам в работе,
• Расширенное программное обеспечение позволяющее пользователю полный контроль над устройством и питаемыми приемниками,
• Разъем REPO обеспечивает возможность удаленного отключения электропитания в случае пожара,
• Программируемые выходные розетки позволяют управлять наличием выходного напряжения во время работы от аккумулятора,
• Параллельная работа агрегатов обеспечивает максимальную надежность электропитания критических нагрузок,
• Усиленная система зарядки аккумуляторов блоков питания позволяет подключать аккумуляторы большой емкости для достижения длительного времени автономной работы.

ОПИСАНИЕ РАЗЪЕМОВ В ИСТОЧНИКЕ ПИТАНИЯ UNIVERSE

• (1) Токовые разъемы (только для параллельной версии) — опционально
• (2) Параллельные разъемы (только для параллельной версии) — опционально
• (3) Разъем для внешней батареи
• (5) Коммуникационный порт RS-232
• (6) Коммуникационный порт USB
• (7) Разъем дистанционного аварийного отключения (EPO)
• (8) Предохранитель цепи питания ИБП
• (9) Выходной разъем
• (10) Входная клемма (источник питания ИБП)
• (11) Вентиляторы
• (12) Разъем управления внешним сервисным байпасом EMBS
• (13) Автоматический выключатель батареи
• (14) Дополнительный разъем батареи
• (15) Разъем заземления

ПРИМЕНЕНИЕ ВСЕЛЕННОГО ИСТОЧНИКА ПИТАНИЯ:

• Аварийное питание ИБП для сервера, компьютера, офиса, предприятия,
• Аварийное питание ИБП для электрогенераторов, агрегатов,
• ИБП для медицинских и специализированных приборов,
• Источник бесперебойного питания поставкаИБП для чувствительных устройств.

ВСТРОЕННЫЙ ЖК-ПАНЕЛЬ

РЕАЛЬНЫЙ ВЕС И РАЗМЕРЫ:

ВОЗМОЖНОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ИБП:

• Обеспечивает управление и мониторинг нескольких ИБП ИБП через сеть LAN и ИНТЕРНЕТ,
• Удобный для пользователя график анализа энергопотребления: статистика событий, экспорт графиков исторических данных,
• Графики динамических данных ИБП в реальном времени (напряжение, частота, уровень нагрузки, уровень заряда батареи),
• Безопасная ОС выключение и защита от потери данных в случае сбоя питания,
• Включение по расписанию / выключение ИБП , проверка батареи, управление программируемыми розетками и управление звуковой сигнализацией,
• Защита паролем и управление удаленным доступом,
• Поддержка VMware ESX и ESXi,
• Поддержка нескольких языков: Английский , немецкий, французский, испанский, итальянский, португальский, Польский , чешский, русский, украинский, турецкий, китайский.

КОРПУС ТИПА БАШНЯ

Крышка ИБП серии CORE помещена в современный и удобный металлический корпус, который позволяет размещать ИБП вертикально в форме БАШНИ или размещать внутри 19-ячеечного шкафа RACK благодаря ручкам и направляющие крепления доступны в качестве специального дополнительного аксессуара.

ВРЕМЯ ПОДДЕРЖКИ ПИТАНИЯ [мин]*

• при нагрузке 100 % = 9 минут,
• при нагрузке 75 % = 13 минут,
• при нагрузке 50 % = 21 мин,

* Реальное резервное копирование зависит от многих факторов, таких как степень расхода батареи, температура воздуха и рабочие характеристики устройств, подключенных к электросети. Из-за приведенных выше предположений реальное время резервного копирования может незначительно отличаться от приведенных выше данных.

POWER FACTOR 1.0 – POWER FACTOR

Крышка ИБП CORE 6K оснащена PowerFactor 1.0. Это фактически приводит к большей мощности устройства.Например, предлагаемый ИБП полной мощностью 6000 ВА с PowerFactor 1.0 может работать с устройствами мощностью 6000 Вт . Между тем, более дешевые блоки питания, несмотря на аналогичную мощность 6000ВА , но с коэффициентом PowerFactor 0,6 , могут поддерживать устройства мощностью макс. 3600 Вт.

НАСТОЯЩАЯ ТЕХНОЛОГИЯ ДВОЙНОГО ПРЕОБРАЗОВАНИЯ

Источник бесперебойного питания всегда обеспечивает чистое электропитание без помех. Благодаря конструкции по технологии On-Line с двойным преобразованием входного напряжения подключаемые устройства подлежат высочайшей защите . На первом этапе входной сигнал переменного тока преобразуется в сигнал постоянного тока. Затем, на втором этапе, сигнал снова преобразуется из постоянного тока в переменный с помощью инвертора. Благодаря этому нагрузка, подключенная к ИБП, полностью отделена от сети электропитания и ее недостатков, и в результате на выходе всегда чистая и стабильная мощность, а время переключения в аккумуляторный режим нулевое.

ГРОМКОСТЬ УСТРОЙСТВА [дБ]

Крышка аварийного источника питания серии CORE представляет собой устройство со встроенным вентилятором с автоматически регулируемой скоростью вращения. Чтобы обеспечить полную и полную защиту от типичных сетевых проблем и чистую синусоидальную волну на выходе, онлайн-ИБП должен работать постоянно . Поэтому их работа может быть обременительной, если их разместить за столом в комнате или в спальне . Источники бесперебойного питания, построенные по технологии онлайн , адаптированы для работы в профессиональных условиях , поэтому мы предлагаем нашим клиентам размещать такой ИБП в местах, где его эксплуатация не будет обременительна для пользователя. Устройство генерирует звук уровнем до 50дБ. Измерение громкости проводилось на расстоянии менее 1метра от устройства.

PSW — ЧИСТАЯ СИНУСОСНАЯ ВОЛНА

UPS CORE обеспечивает энергию с чистой синусоидальной волной на выходе. Это делает источник питания идеальным для устройств, требующих высокого уровня защиты по напряжению. Благодаря этой функции ток, протекающий от аккумулятора, всегда высокого качества. ИБП особенно подходят для защиты современных компьютеров, серверов, записывающих устройств видеонаблюдения и других компьютерных устройств.

ВОЗМОЖНОСТИ РАСШИРЕНИЯ ФУНКЦИОНАЛЬНОСТИ ИБП

Учитывая современные системы управления электропитанием и потребности рынка, производитель предусмотрел возможность расширения возможностей и функциональных возможностей ИБП с помощью дополнительных модулей, напр. :

• Модуль SNMP — сетевая карта для ИБП — для удаленного управления через сеть LAN или Интернет,
• Аккумуляторный блок — аккумуляторный модуль, позволяющий продлить срок службы батареи,
• RACK-рейки – специальные выдвижные направляющие для серверных стоек стандарт 19 дюймов.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

• Модель CORE 6K
• Мощность 6000ВА 6000 Вт
• Количество фаз IN: OUT 1:1

• ВХОД:
• Напряжение питания 208/220/230/240 В переменного тока
• Диапазон напряжения (регулируемый) -30% ÷ +30% при нагрузке 100% ≥.> 80% -40% ÷ +30% при нагрузке 80% ≥.> 70% -48% ÷ +30% при нагрузке 70% ≥> 60% -52% ÷ +30% при нагрузке 70% ≥.> 0%
• Частота — нормальный режим работы 50/60 Гц
• Диапазон частот -20% ÷ +20%
• THDi <3%
• Входной коэффициент мощности ≥0,99

• ВЫХОД:
• Номинальное напряжение 208 / 220 / 230 / 240 В переменного тока
• Коэффициент мощности 1,0
• Статическое/динамическое регулирование напряжения ±1% / ±3%
• Номинальная частота 50 / 60 ± 0,05 Гц
• Устойчивость инвертора к перегрузке 110%-10мин, 130% - 1 мин.,> 130% - 1 сек.
• КПД в режиме On-Line>95 %
• КПД в экономичном режиме 99 %
• Клеммная колодка да (возможность добавления внешней колодки)
• Крест-фактор 3:1

• АККУМУЛЯТОРЫ:
• Время резервного питания (мин.) с 1 аккумуляторным модулем
• Загрузка 100 % 9
• Крепость 75 %. 13
• 50% об. 21
• Количество внутренних аккумуляторов 20x 9 Ач
• Запуск от аккумулятора да
• Разъем для внешнего аккумулятора да
• Время зарядки 4 часа до 90% емкости
• Цикл зарядки согласно DIN 41773 с автоматическим отключением зарядки по критериям тока и напряжения, с контролем времени.

• РАЗМЕРЫ И ВЕС:
• Размеры и вес ИБП (Ш х Д х В) ИБП: 438 х 665 х 88 (2U) БП: 438 х 630 х 133 (3U)
• ИБП: 17,0 кг БП: 63,0 кг

• ПОРТЫ СВЯЗИ:
• Индикатор рабочего состояния ЖК-панель + звуковая сигнализация
• Стандарт связи: RS232, USB, TVSS, слот SNMP, опция REPO: карта AS-400, карта SNMP

• УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ:
• Уровень шума <50 дБ
• Допустимая рабочая температура 0°C ÷ 45°C
• Рекомендуемая рабочая температура 15°C ÷ 25°C
• Температура хранения -25°C ÷ 55°C
• Влажность 0 ÷ 95% (без конденсации)

• СТАНДАРТЫ:
• Помехоустойчивость EN 62040-2:2005, EN 62040-2:2006
• Безопасность IEC62040-1-1, CE, 62040-3:2001

• ДОПОЛНИТЕЛЬНО ОБОРУДОВАНИЕ:
• Адаптер SNMP
• Датчик условий окружающей среды (EMD)
• Внешний байпас, Сервис
• Аварийный выключатель REPO
• Дополнительные аккумуляторные модули
• Монтажные направляющие для 19-дюймового стоечного шкафа (Rail Kit)
• Плата AS-400 (релейная плата)
