Анализатор постоянного тока AMP 13см*4см gui79

Десять модулей используются для измерения мощности постоянного тока, мощности, активной мощности, частоты и энергопотребления. Модуль не имеет рабочих функций, данные считываются через интерфейс RS485. Он используется для измерения мощности постоянного тока, мощности, активной мощности, частоты и энергопотребления. Диапазон измерения мощности до 50А, 100А, 200А, 300А в зависимости от тока шунта. На выбор предлагается 10 различных наборов для удовлетворения различных потребностей. Научный уровень использует интерфейс связи UART-RS485, поэтому он передает 9600, 8 бит данных, 2 стоповых бита, без четности. Уровень приложений использует ModbusRTU для связи, поддерживая только такие функциональные коды, как 0x03, 0x04, 0x06, 0x41, 0x42 и т. д. Может использоваться для повышения мощности, повышения уровня повышения и подачи питания при измерении напряжения высокого напряжения, может преобразовывать сигналы тревоги.

Бренд: МИР! Модель: PZEM-017 Напряжение: Диапазон измерения: 0,05–300 В (когда общий тест <7 В, используйте принцип независимого источника питания) Разрешение: 0,01 В Точность измерения: 1 % Ток: Диапазон измерения: 0,02–300 А (может быть Совместим с четырьмя типами шунтов: 50 А, 100 А, 200 А, 300 А) Разрешение: 0,01 А Точность измерения: 1 % Мощность: Диапазон измерения: 0,2–90 кВт Разрешение: 0,1 Вт Точность измерения: 1 % Потребляемая мощность: Диапазон измерения: 0–9999 кВтч Разрешение: 1 Втч Точность измерения: 1% Энергия сброса: главный для управления Расширенная сигнализация: Расширенная по умолчанию: 300 В По умолчанию, которая управляет: Внешний интерфейс 7 В: Работа интерфейса RS485: -20 ~ 60 ℃ Размер продукта: прибл. 9*6*2,3 см/3,5*2,4*0,9 дюйма Вес: прибл. 77 г~287 г / 2,7 унции~10,1 унций Адрес регистра Описание Разрешение 0x0000 постоянное состояние 1LSB соответствует 0,01 В 0x0001 постоянный ток 1LSB соответствует 0,01A 0x0002 Основное питание 16 бит 1LSB соответствует 0,1 Вт 0x0003 Основное питание 16 бит 0x0004 Основное питание 16 бит Б соответствует 1 Втч 0x0005 высокий уровень электричества, 16 бит 0x0006 Статус тревоги, поставляющий ток 0xFFFF для тревоги, 0x0000 не является тревогой 0x0007 Состояние тревоги, необходимое для тревоги 0xFFFF для тревоги, 0x0000 не является тревогой

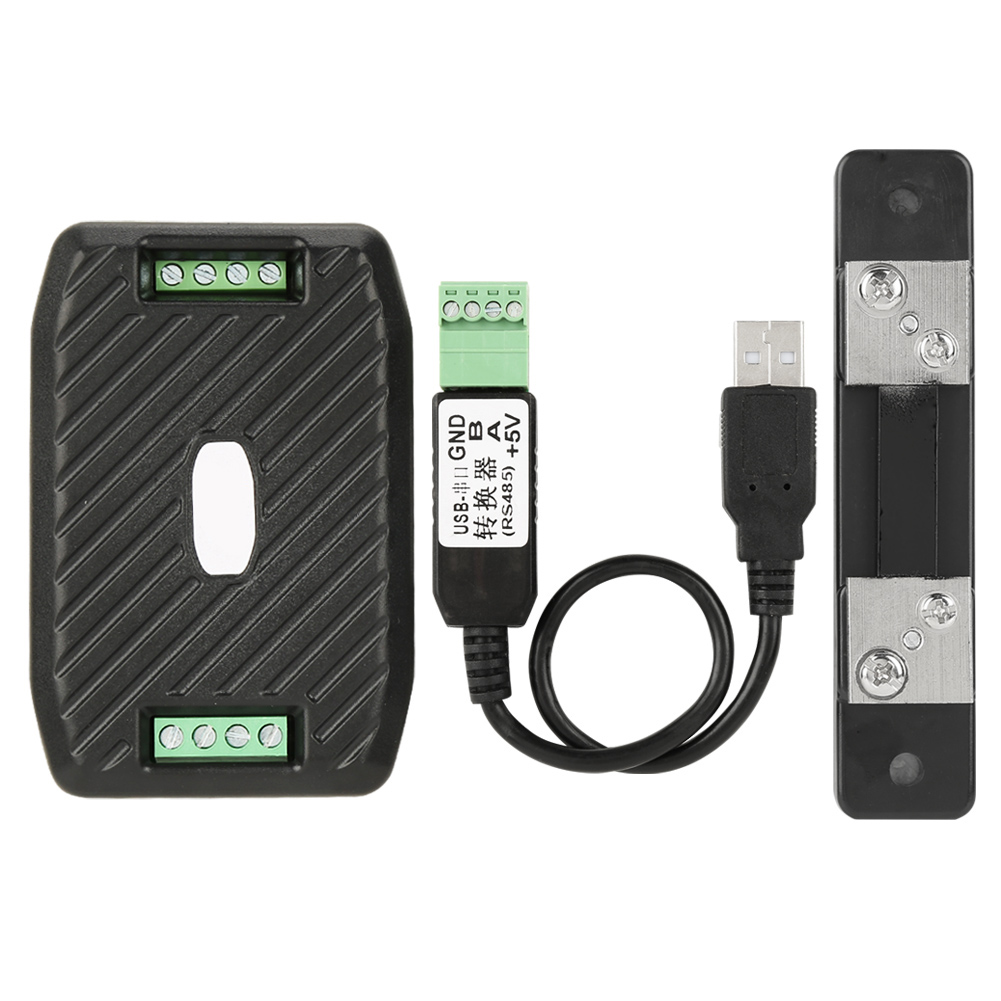

Адрес регистра Описание Разрешение 0x0000 Порог отправки сигнала тревоги (5~350 В), 300 В Сервер 1LSB отвечает на 0,01 В 0x0001 Порог срабатывания сигнала тревоги (1~350 В), 7 В Сеть 1LSB реагирует на 0,01 В 0x0002 Диапазон адресов Modbus-RTU: 0x0001~ 0x00F 7 0x00 03 Диапазон тока 0x0000: 100 А 0x0001: 50 А 0x0002: 200 А 0x0003: 300 А Дополнительный комплект № 1 1 источник питания постоянного тока № 2 1 источник питания постоянного тока 1 кабель RS485 к USB № 3 1 источник питания постоянного тока 1 x 50 А Шунт № 4 1 источник постоянного тока 1 х 100 А Шунт № 5 1 источник постоянного тока 1 х 200 А Шунт № 6 1 источник постоянного тока 1 х 300 А Шунт № 7 1 источник питания постоянного тока 1 кабель RS485 — USB 1 шунт 50A № 8 1 источник питания постоянного тока 1 кабель RS485–USB 1 шунт 100 А № 9 1 источник питания постоянного тока 1 кабель RS485–USB 1 кабель RS485–USB 1 шунт 200 А 10 1 источник питания постоянного тока 1 кабель RS485 USB 1 х 300 А Шунт Примечание. Интерфейс RS485 является пассивным выходом, для него требуется выходное напряжение 5 В, а внешний источник питания должен составлять>100 мА. Когда напряжение испытательного источника питания менее 7 В, необходимо включить независимый еженедельный источник питания 5 В через порт USB. НЕ ИСПОЛЬЗУЙТЕ порт USB для настройки его в качестве автономного источника питания, в противном случае это может привести к подключению вашего компьютера.
