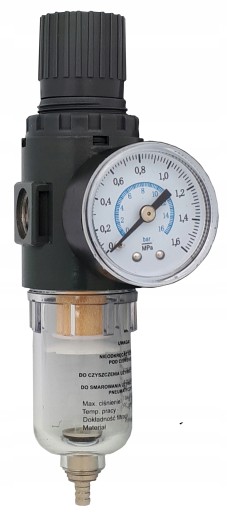

ADLER - ФИЛЬТР-ПЕРЕХОДНИК AD-FR JET 1/4″

Промышленный переходник Adler 1/4 дюйма с фильтром и масленкой. Они фильтруют сжатый воздух от твердых и жидких частиц и тем самым существенно защищают и значительно продлевают срок службы пневматических машин и устройств. А еще они позволяют устанавливать и поддерживать выходное давление сжатого воздуха независимо от значения входного давления. Оба соединения имеют внутреннюю резьбу 1/4 или 1/2 дюйма. Агрегаты можно устанавливать только в вертикальном положении, в обоих направлениях по направлению потока воздуха. Промышленные фильтры Adler оснащены точными картриджами, которые очищают сжатый воздух от частиц размером более 5 микрон (5 мкм). Редукторы имеют мембрану, при необходимости их установки в обратном направлении вкрутите индикатор давления с другой стороны блока редуктора и заткните предыдущее отверстие. Из-за повышенного давления фильтры пришлось оборудовать более прочными ручными сливными клапанами.

Масленки обеспечивают регулярное автоматическое дозирование масляного тумана, тем самым защищая и значительно продлевая срок службы пневматических инструментов, подключенных к установке.

Количество подаваемого масла регулируется поворотом микрометрического винта. Масло можно залить, открутив маслосборник. Примечание. Не откручивайте стекло под давлением. Монтажные кронштейны привинчиваются к черным соединительным пластинам по бокам агрегатов.

Технические данные

Код: 3128.1

Модель: AD-FRL 1/4 дюйма

Диаметр соединительной резьбы: 2 x 1/4 дюйма

Степень фильтрации: 5 микрон (5 мкм)

Тип редуктора: диафрагменный

Максимальная пропускная способность: 850 л/мин

Максимальное входное давление: 16 бар/1,6 МПа

Шкала манометра: 0–16 бар/1,6 МПа

Минимальный расход, обеспечивающий подачу масла: 3 л/м

Емкость масленки: 22 мл

Рекомендуемое масло: Adler Pneumatic Premium 15

Тип сливного клапана: ручной

Рабочая температура: -10oC - +60oC
