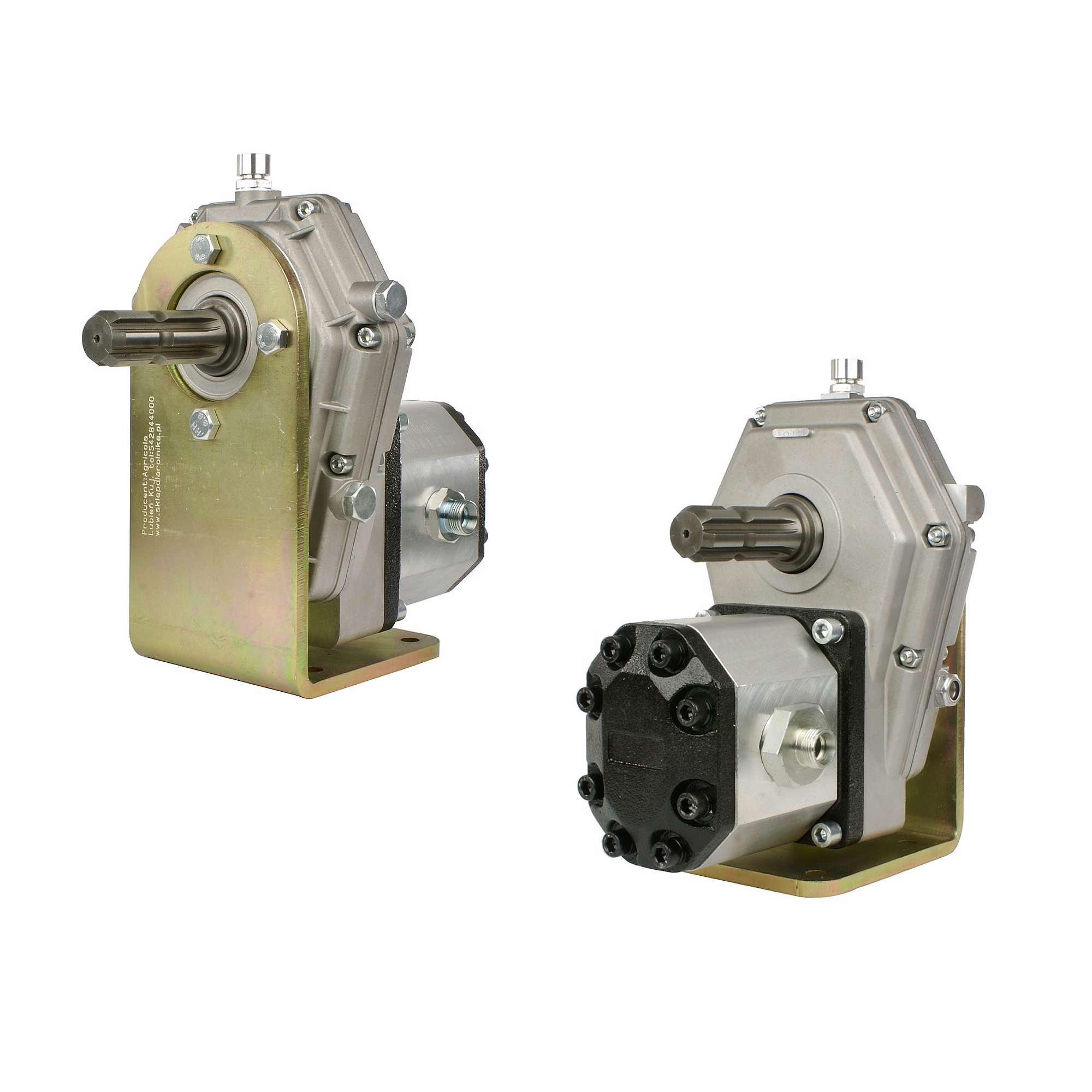

A1.45.04.069 - Насос 67Л / мин + редуктор мультипликатор на вом

состав комплекта:

• мультипликатор 1:3.8
• монтажный кронштейн
• зубчатый насос 33 см3
• соединительная муфта
• винты и соединения

производство:

оригинальный продукт марки hydrolider, символ: 1.45.04.069

применение:

имеет широкое применение в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широкой промышленности.

мощный и эффективный комплект, идеально подходит для небольших и средних лесных машин, строительных машин и тракторов, включая C-330, C-360, C-385, ZETOR, MF и другие, имеющие привод с валом PTO.

используется везде, где оригинальный гидравлический насос, установленный в машине, недостаточно мощный и эффективный, или где требуется дополнительная новая гидравлическая система, необходимая для управления недавно установленным оборудованием.

технические характеристики комплекта:

трансмиссия имеет выступающий вал вом, это решение позволяет приводить в движение трансмиссию различных типов карданных валов или релейных валов. Это решение позволяет закрепить трансмиссию дальше от трактора или другого источника привода ВОМ и разместить ее, например, непосредственно на рабочей машине.

второй вал, расположенный прямо над насосом, позволяет подключить дополнительный вал реле и передать привод вом дальше к другой передаче или другому устройству, приводимому в вом. Этот вал не поддается механизму передаточного числа, он достигает оборотов, идентичных исходному приводу вом.

производительность комплекта:

производительность зависит от вращения вала вом, к которому комплект подключен. Чем выше обороты на вом, тем эффективнее насос.

производительность сборки в л/мин относительно оборотов вала вом:

• 220обр/мин на вом производительность 28Л/мин
• 320обр/мин на вом производительность 40л/мин
• 430обр/мин на вом производительность 54л/мин
• 540обр/мин на вом производительность 67Л/мин min

производительность сборки в л/мин относительно оборотов двигателя на тракторах c-330, C-360, C-385, Zetor, MF 255 и производных:

• 800obr/мин на двигателе производительность 28л/мин
• 1200obr/мин на двигателе производительность 40л/мин
• 1600obr/мин на двигателе производительность 54л/мин
• 2000обр/мин на двигателе производительность 67л/мин

технические характеристики трансмиссии:

• передаточное число: 1:3.8 максимальная мощность: 20 кВт
• из трансмиссии торчат типичные валы вом 1,3/8"
• обороты на валах вом: Макс 540 об/мин
• имеет видоискатель для проверки уровня трансмиссионного масла
• возможность работы с насосами второй и третьей групп
• материал: Корпус-алюминий, шестерни-сталь

требует заливки трансмиссионным маслом.

при первом использовании для увеличения срока службы трансмиссии рекомендуется менять масло после первых 50 человеко-часов.

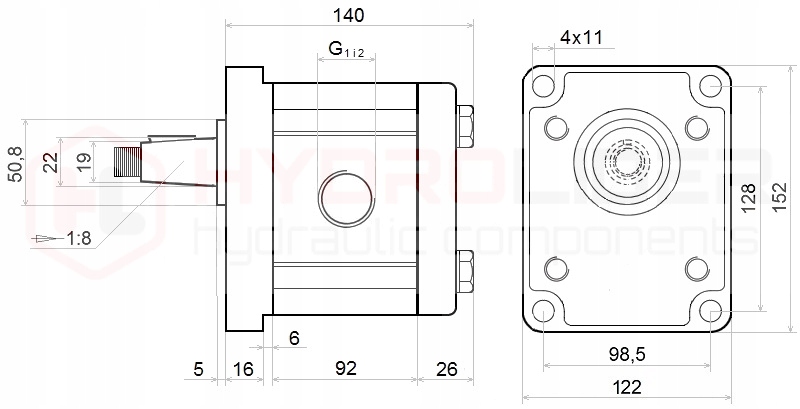

технические характеристики насоса:

• геометрический объем: 33 см3/об
• направление вращения: справа
• Максимальная скорость вращения: 2500 об/мин
• максимальное рабочее давление: 23 МПа
• максимальное давление в редукторе: до 19 МПа
• порты: всасывание G1: BSP 1"; штамповка G2: BSP 3/4"
• выходная резьба соединения: m27x2

технические характеристики кронштейна:

кронштейн стабилизирует мультипликатор во время работы, позволяет прикрепить мультипликатор к основанию в любом месте на машине вдали от трактора или силового агрегата.

• Материал: сталь
• покрытие: оцинковка
• толщина листа: 8 мм

важно !!!

комплекты Agricola разработаны таким образом, чтобы их можно было легко собрать самостоятельно. В связи с безопасностью товара в транспортировке и ограничениями, вытекающими из правил курьерских компаний, комплект отправляется в не скрученном состоянии.
