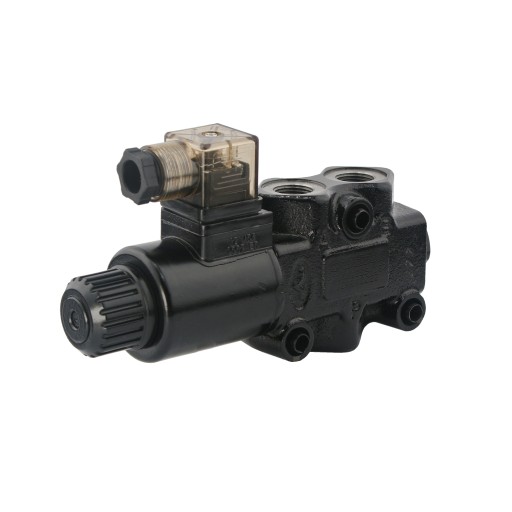

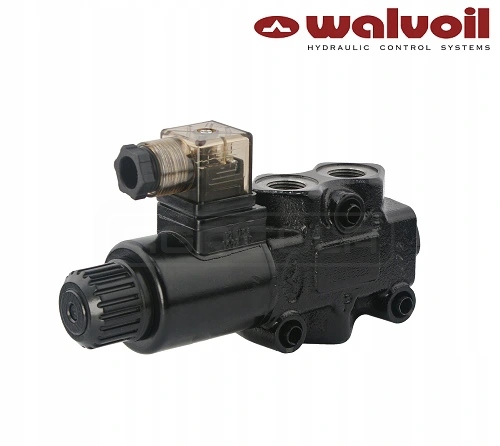

ТРЕХХОДОВОЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН

ТИП 3/2, С ЭЛЕКТРИЧЕСКИМ УПРАВЛЕНИЕМ 12В

Производство:

Оригинальное изделие Walvoil, условное обозначение: 1.36.27.013

Применение:

Широко применяется в гидравлических системах в сельском хозяйстве, строительстве и промышленности.

Клапан служит для переключения всего потока масла между двумя независимыми гидравлическими линиями или ресиверами. Подача тока на катушку полностью перекрывает поток масла в той гидравлической линии, где поток ранее был свободен, и одновременно открывает поток в другой линии, которая ранее была полностью закрыта. Клапаном можно управлять даже при высоком давлении.

Соединение:

Подключите P к линии подачи, а A и B к двум гидравлическим линиям или ресиверам, между которыми должен переключаться поток масла.

Технические данные:

• Количество гидравлических отверстий в корпусе: 3
• Максимальный расход [BSP]: 90 л/мин
• Внутренняя резьба в корпусе: 1/2"
• Номинальная мощность (Вт): 60
• Питание: 12В
• Материал : чугун

Диапазон давления:

• Допустимое максимальное давление без установленного канала утечки: 200 бар
• Максимально допустимое давление с установленным каналом утечки: 315бар

Диапазон температур и тип масла:

• Допустимая температура окружающей среды: -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 C
• Тип масла: Гидравлическое масло на минеральной основе

<б> Гидравлическая схема клапана электрораспределителя 3/2 (фото):
