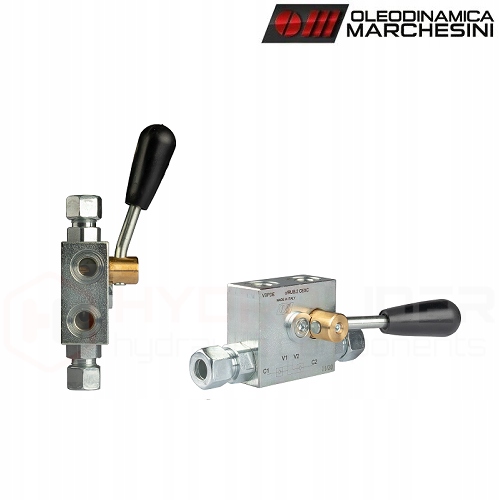

КЛАПАН ОБРАТНЫЙ ГИДРАВЛИЧЕСКИЙ VBPDE c/RUB 2 CEXC 1/4"

«ЗАМОК» ДЛЯ ЦИЛИНДРА ДВОЙНОГО ДЕЙСТВИЯ

Производство:

Оригинальный итальянский продукт марки Oleodinamica Marchesini, условное обозначение: VBPDE CEXC c/RUB 1/4"; 1.35.17.007

Применение:

Широко используется в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широко понимаемой промышленности.

Принцип действия:

Обратный клапан с двойным управлением, также известный как «затвор», используется для блокировки движения поршня привода. стержень в обе стороны. Он обеспечивает стабилизацию положения штока поршня при неуправляемом распределителе и воздействии на исполнительный механизм больших сил. Блокировка клапана перестает работать, когда мы начинаем управлять гидрораспределителем.

Подключение:

Подключите V1 и V2 к линиям электропередачи, например, к секциям гидрораспределителя. Подключите C1 и C2 к приемнику, например, к приводу двойного действия.

Поток от V1 к C1 и от V2 к C2 полностью блокируется, когда нет давления на V1 и V2. Поток от V1 к C1 и от V2 к C2 открывается при приложении давления к V1 или V2.

Технические данные:

• Максимальный расход: 20 л/мин
• Количество гидравлических отверстий в корпусе: 4
• Внутренняя резьба в корпусе: 1/4" [BSP]
• Материал корпуса: оцинкованная сталь
• Максимально допустимое давление: 350 бар
• Расход давление открытия от V до C: 4 бар
• Вес: 1000 кг

Диапазон температур и тип масла:

• Допустимая температура окружающей среды: от -40 С до +60 С
• Допустимая температура масла: от -15 С до +80 С
• Тип масла: Гидравлическое масло на основе минерального масла

Гидравлическая схема клапана ВБПДЭ (фото):
