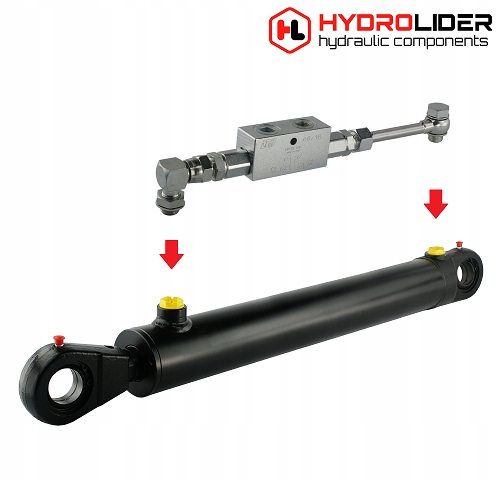

ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР ДВОЙНОГО ДЕЙСТВИЯ

В КОМПЛЕКТЕ С ПРЕДОХРАНИТЕЛЬНЫМ КЛАПАНОМ «ЗАМОК»

Производство:

Оригинальное изделие Гидролайдера марка, символ производителя: 1.33.20.220; CJ2F 63/36/630 U35

Применение привода:

Широко применяется в гидравлических системах в сельском хозяйстве, плодоводстве, лесном хозяйстве, строительстве и широко понимаемая отрасль.

Привод адаптирован к различным типам сельскохозяйственных машин, таких как: грейферы для тюков, крокодилы, зубры, а также снегоочистители, опрыскиватели, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машин и для других устройств с гидравлическим управлением.

Применение предохранительного клапана:

Предохранительный клапан (затвор) служит для блокировки движения исполнительного механизма в обоих направлениях. Он обеспечивает стабилизацию положения штока поршня, когда мы не управляем исполнительным механизмом и при этом на него действуют большие силы. Блокировка клапана перестает работать автоматически, когда мы начинаем управлять гидрораспределителем и сбрасываем давление в сторону привода.

УВАЖАЕМЫЙ КЛИЕНТ, ПРОЧИТАЙТЕ ЭТО, ПРЕЖДЕ ЧЕМ ВЫБРАТЬ ПОСТАВЩИКА ПРИВОДА:

То, что вы видите на фотографии, — это только металлические элементы, из которых изготовлен привод. Фактически, стоимость привода равна стоимости внутренних уплотнений, использованных для его изготовления. Мы гарантируем, что все наши приводы имеют усиленные уплотнения, которые не производятся в Китае или других странах Дальнего Востока. Если вы заботитесь о качестве и долговечности, выбирайте актуаторы Hydrolider, которые являются единственными, которые гарантируют надежность на долгие годы.

Общая информация о приводе:

• Крепление головки со стороны трубы: приварное
• Крепление головки со стороны штока: резьбовое
• Тип сальника (запорной крышки): резьбовой, ввинчиваемый в трубу
• Тип штока (штока): хромированный, приварной

Размеры привода:

• Наружный диаметр поршня (трубы): 73 мм
• Внутренний диаметр поршня (трубы): 63 мм
• Диаметр штока поршня (штока): 36мм
• Диаметр отверстий под пальцы: 35мм
• Ход (рабочее движение) штока поршня: 630мм
• Длина в состоянии покоя, измеренная по осям отверстий: 910 мм
• Внутренняя резьба для соединений: М22х1,5

Рабочие параметры привода:

• Максимально допустимое рабочее давление: 250 бар
• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: - от 15 C до +80 C
• Тип жидкости: гидравлическое масло на минеральной основе

Таблица, показывающая изменение толкающей силы предлагаемого привода в зависимости от изменение давления масла в гидросистеме (фото):

Важно!!!

Наборы «Агрикола» разработаны таким образом, чтобы их можно было легко собрать самостоятельно. В целях сохранности товара при транспортировке и ограничений, вытекающих из правил курьерских компаний, комплект отправляется в разобранном виде. В комплект входит

точная графическая инструкция по сборке, а также список входящих в нее отдельных элементов.
