A1.25.50.002 - СПЛИТТЕР CN 2Q75E J 1P KUL МНОГОЖИЛЬНЫЙ 2M BADESTNOST

состав комплекта:

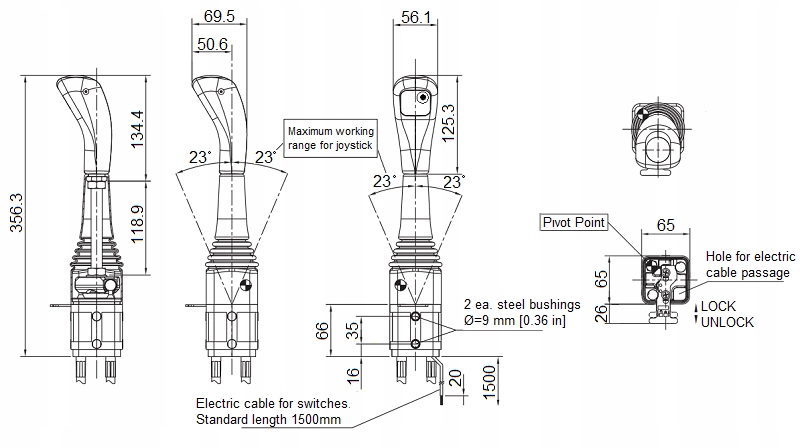

• джойстик для шариков с кнопкой
• две ссылки длиной 2 м (можно изменить на 1 м; 1,5 м; 2,5 м; 3 м)

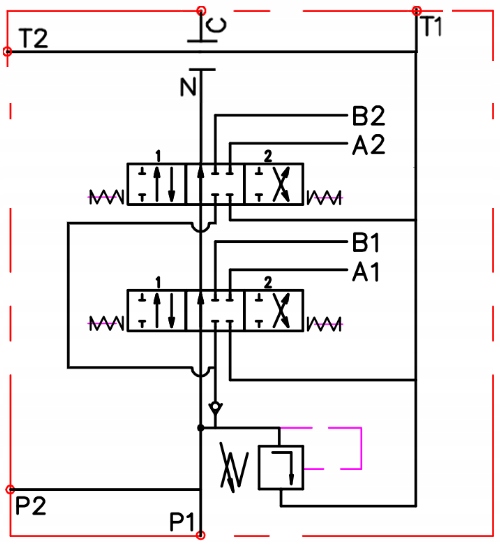

• гидравлический сплиттер 2 секции 90л/мин
• соленоид 6/2 90л/мин 12 В

производство:

оригинальный продукт марки hydrolider, символ: 1.25.50.002

применение:

имеет широкое применение в гидравлических системах в строительстве, сельском хозяйстве и промышленности. Комплект подходит для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, повороты, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные машины и другое оборудование с гидравлическим управлением.

идеально подходит для управления двумя секциями в повороте, подъеме рамы и наклоне лычи, в тракторах, где производительность гидравлического насоса не превышает 90 л / мин.

комплект предназначен для работы в машинах с замкнутой системой постоянного давления, где один насос одновременно питает рулевое управление (orbitrol) и гидравлику в погрузчике, например, в большинстве тракторов John Deere.

пример применения:

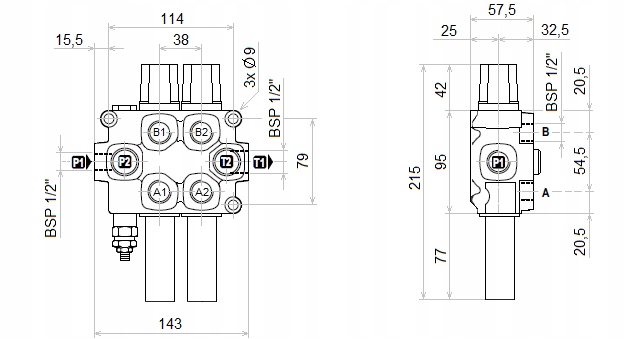

Общая информация:

ссылки:

соединения для троса:

• внутренняя резьба трубки: m16x1.5
• внутренняя резьба конца ползунка: m6x1.5

диапазон давления:

• максимальное давление на подаче: 250bar
• максимальное давление на возврате: 50bar
• максимальное давление на секциях: 300bar
• перепускной клапан установлен на заводе в 175bar
• возможность самостоятельной регулировки, полное вращение изменение на 30bar

диапазон температур и тип масла:

• допустимая температура окружающей среды: -40 C до +60 C
• допустимая температура масла: -15 C до +80 C
• рекомендуемое гидравлическое масло на основе минерального масла, например HL 32 или HL 46

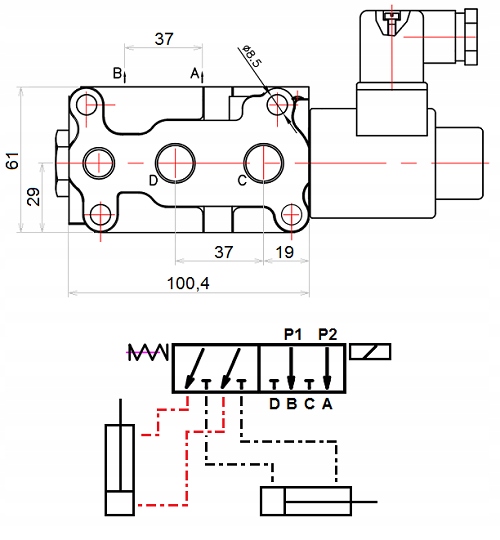

соленоид 6/2 для третьей секции:

• максимальный расход до 90л / мин
• питание: 12В
• болгарское производство Badestnost

управление:

двухпозиционный ползунок на пружине, то есть сам возвращается в нейтральное положение после отключения подачи тока.

принцип работы ползунка:

положение 1 (подача тока отключена) возможность управления цилиндром № 1

положение 2 (подача тока к катушке открыта) невозможность управления цилиндром № 1, но возможность управления цилиндром № 2.

подключение:

внутренняя резьба в корпусе:

• порт подключения источник питания: 1/2"
• порт подключения возврат: 1/2"
• порты подключения секции: 1/2"

диапазон давления:

• максимальное давление на подаче: 210Bar
• максимальное давление при возврате: 50bar
• максимальное давление на секции: 250bar

диапазон температур и тип масла:

• допустимая температура окружающей среды: -40 C до +60 C
• допустимая температура масла: -15 C до +80 C
• рекомендуемое гидравлическое масло на основе минерального масла, например HL 32 или HL 46
• рекомендуемая фильтрация масла на уровне 10 - 15 мкм
