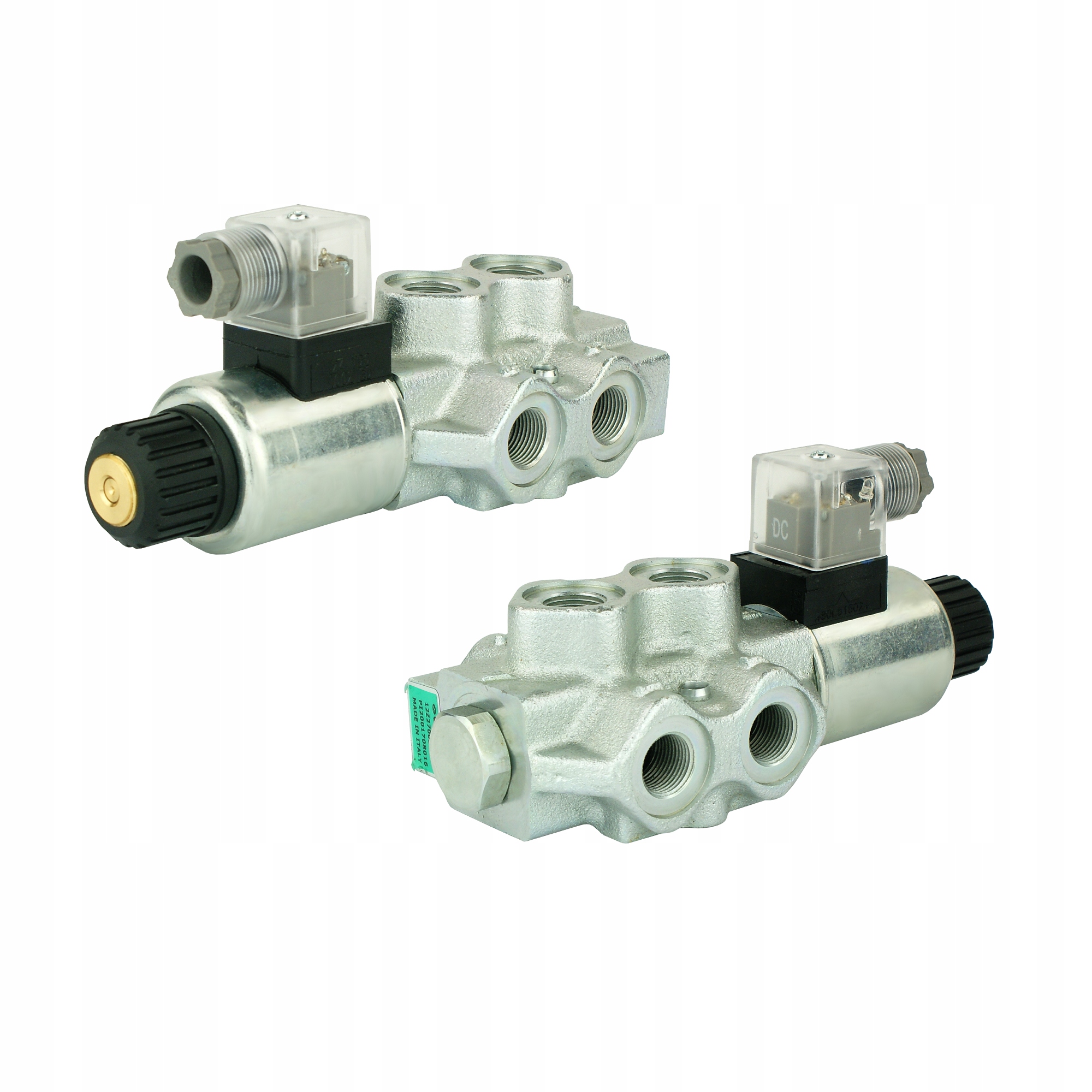

A1.23.00.007 - ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН 6/2 60 Л/МИН 12 В 3/8" WALVOIL

с ФОСФАТИРОВАННЫМ антикоррозийным покрытием

производство:

оригинальный продукт марки WALVOIL, символ: 1.23.00.007

применение:

имеет широкое применение в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широкой промышленности.

делитель подходит для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, повороты, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные машины и другое оборудование с гидравлическим управлением.

технические характеристики:

в комплекте электрическая вилка.

рекомендуемый расход масла системы: 0 - 60 л / мин.

Пример управления: два независимо действующих привода 2-го действия, управляемых из одной секции в гидравлическом распределителе.

принцип работы:

электромагнитный клапан с помощью электрического импульса (12 В) позволяет переключать управление между двумя независимо работающими приводами двойного действия. Это идеальное решение, когда у нас есть гидравлический распределитель, в котором уже используются все доступные секции, и внезапно возникает необходимость управления новым дополнительным цилиндром.

в погрузчике TUR это устройство позволяет управлять с одной секции в разделителе лычкой и захватом тюков или крокодилом. Переключение между элементами управления осуществляется с помощью кнопки. Он может быть установлен рядом с распределителем или непосредственно на элементе управления, например, на рычаге, или на джойстике.

соленоид, правда, позволяет управлять двумя приводами, но не дает возможности управлять ими одновременно. Работа должна выполняться на первом приводе, после чего переключаемся на управление вторым приводом.

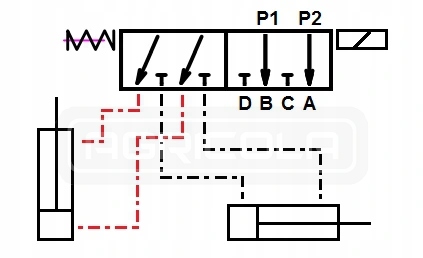

На фото пример применения соленоида 6/2:

управление:

двухпозиционный ползунок (1-2) на пружине, т. е. сам возвращается в нейтральное положение после отключения подачи тока. Пока ползунок находится в нейтральном положении (1), можно управлять приводом № 1.

принцип работы ползунка:

• положение 1 нейтральное (подача тока на катушку отключена)          возможность управления приводом № 1.
• Пункт 2 рабочая (подачу тока к катушке)                                 возможность управления приводом № 2.

с слева гидравлическая схема распределителя:

ток:

источник питания постоянный ток (DC) 12V

подключение:

• источник питания от раздел разделителя (A, B): внутренняя резьба BSP 3/8"
• выход на привод № 1 (C, D): внутренняя резьба BSP 3/8"
• выход на привод № 2 (e, f): внутренняя резьба BSP 3/8"

диапазон давления:

• максимальное давление на подаче: 200bar
• максимальное давление на возврате: 50bar
• максимальное давление на секциях: 200bar

рекомендовано по Agricola типы масло:

• более редкое высококачественное масло: Lotus AGROL BOXOL 26
• более плотное высококачественное масло: Fuchs AgroFarm hydratec HVI 46

рекомендуемый диапазон температур масла:

• допустимая температура окружающей среды: -40 C до +60 C
• допустимая температура масла: -15 C до +80 C
• рекомендуемая фильтрация масла на уровне 10-15 мкм
