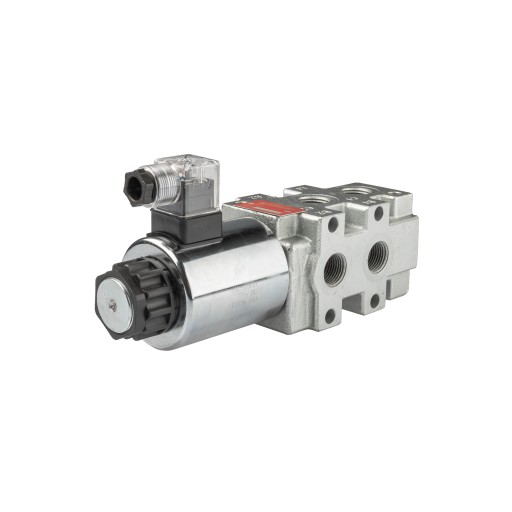

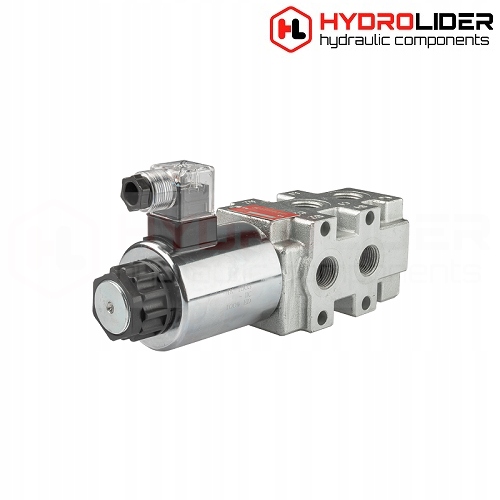

ДЕЛИТЕЛЬ (СОЛЕНОИДНЫЙ КЛАПАН) 6/2 12В

В КОМПЛЕКТЕ С ЭЛЕКТРИЧЕСКОЙ ВИЛКОЙ

Производство:

Оригинальное изделие компании Марка гидролайдера, условное обозначение производителя: 1.23.00.005

Применение:

Широко применяется в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широко понимаемой промышленности.

Делитель адаптирован к различным типам машин, таким как: сельскохозяйственные машины, тракторы, опрыскиватели, туристические машины, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.

Технические данные:

В комплект входит электрическая вилка.

Рекомендуемый расход масла в системе: 0 – 90 л/мин.

Пример управления: два независимо работающих цилиндра двойного действия, управляемые из одной секции гидрораспределителя.

Принцип работы:

Электромагнитный клапан с помощью электрического импульса (12В) позволяет переключать управление между двумя независимо работающими приводами двойного действия. Это идеальное решение, когда у нас есть гидрораспределитель, в котором уже задействованы все имеющиеся секции, и вдруг возникла необходимость в управлении новым, дополнительным приводом.

В погрузчике ТУР это устройство позволяет управлять лопатой и тюкозахватом или крокодилом из одной секции в распределителе. Переключение между элементами управления осуществляется с помощью кнопки. Его можно установить рядом с распределителем или непосредственно на элементе управления, например, рычаге или джойстике.

Хотя электромагнитный клапан позволяет управлять двумя приводами, он не позволяет управлять ими одновременно. Работу следует выполнить на первом исполнительном механизме, а затем переходим к управлению вторым исполнительным механизмом.

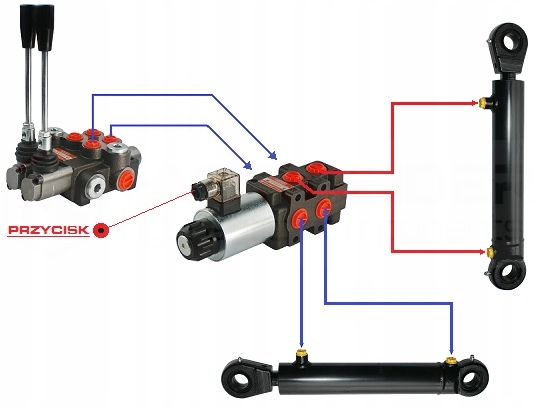

На фото пример использования электромагнитного клапана 6/2:

Управление:

Ползунок двухпозиционный (1 - 2), подпружиненный, т.е. самостоятельно возвращается в нейтральное положение после отключения источник питания. Пока ползун находится в нейтральном положении (1), можно управлять исполнительным механизмом №1. 1.

Принцип работы ползуна:

• Положение 1 нейтраль (подача тока на катушку отключена)           возможность управляющий исполнительный номер 1.
• Рабочее положение 2 (подача продукта на катушку)                                     возможность управления приводом нет. 2.

С левой стороны гидравлическая схема распределителя:

Ток:

Источник питания постоянного тока (DC) 12 В

Подключение:

• Питание от распределительной секции (P1, P2): внутренняя резьба BSP 1/2''
• Выход на исполнительный механизм №. 1 (A, B): внутренняя резьба BSP 1/2 дюйма
• Выход для привода №. 2 (C, D): внутренняя резьба BSP 1/2 дюйма

Диапазон давления:

• Максимальное давление подачи: 210 Бар
• Максимальное обратное давление: 50 Бар
• Максимальное давление в секции: 250 Бар

Типы масел, рекомендуемые AGRICOLA:

• Более жидкое, высококачественное масло: LOTOS AGROL BOXOL 26
• Более густое, высокое -качество масла: FUCHS AGROFARM HYDRATEC HVI 46

Рекомендуемый диапазон температур масла:

• Допустимая температура окружающей среды: от -40 С до +60 С
• Допустимая температура масла: от -15 С до +80 С
• Рекомендуется фильтрация масла на уровне 10 - 15 мкм
