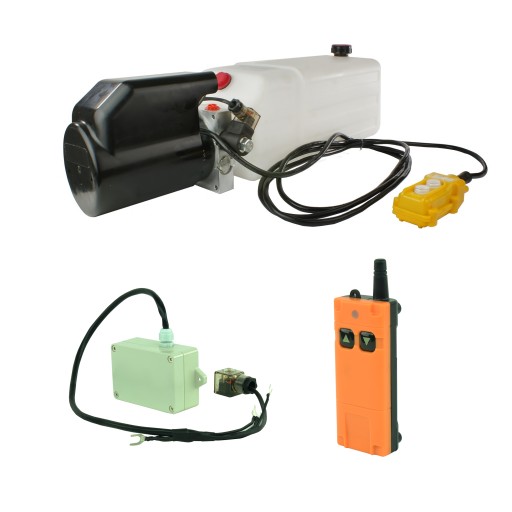

КОМПЛЕКТНЫЙ ГИДРАВЛИЧЕСКИЙ БЛОК 24В

Состав полного блока питания (генератора):

• гидравлический насос 2,6см3
• электродвигатель 2,0 кВт 24 В
• соединительная пластина с перепускным клапаном
• пластиковый бак 11 литров
• крышка двигателя
• дистанционное управление ( верх - низ) + кабель
• радиоуправление

Производство:

Оригинальный продукт торговой марки Hydrolider, условное обозначение : 1.12.15.505

Применение:

Широко используется в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широко понимаемой промышленности.

Возможность управления приводом одностороннего действия. Используется в устройствах, где для подъема груза необходима гидравлическая сила, при этом груз опускается под действием силы тяжести и давления поднимаемого веса.

В основном используется для подъема грузового кузова в различных типах прицепов, самосвалов, прессов, подъемников, погрузочных платформ, автоподъемников, кранов, сельскохозяйственных и промышленных машин.

Правила использования:

Агрегат укомплектован и готов к работе, достаточно подключить кабели и залить масло. Рекомендуется непрерывная работа не более 3 минут, повторный запуск после 5 минут отдыха.

В комплект дополнительного оборудования входят:

• крышка, защищающая двигатель и другие чувствительные элементы
• стационарный пульт дистанционного управления с тросом для управления подъемом и опусканием грузового ящика
• радиоконтроллер (беспроводной), управляющий подъемом и опусканием грузового ящика

Технические данные радиоконтроллера:

Радиоуправление является альтернативой традиционному управлению с помощью кабеля и стационарного пульта. Блоки питания и контроллеры из нашего предложения совместимы друг с другом, производитель обеспечивает очень простое переключение между радиостанцией и стационарным пультом дистанционного управления. Просто открутите штекер от стационарного пульта и вкрутите штекер от радиоприемника. Благодаря этому вы легко сможете изменить способ управления с радио на стационарный в зависимости от ваших потребностей, без каких-либо инструментов.

• Безопасная дальность управления: 200 м
• Рабочая частота: 433 МГц
• Мощность передачи: 10 дБм
• Передающая антенна: встроенная в антенне
• Напряжение: 9 В (встроенная батарея)
• Рабочий ток: 20 мА
• Класс водонепроницаемости: IP65
• Сертификат CE: ДА
• Допустимая температура окружающей среды: от -35°C до +80°C
• Размеры пульта дистанционного управления: 70x30x120 мм
• Размеры приемника: 65x85 мм
• Вес пульта дистанционного управления: 160 г

Технические данные:

• Мощность двигателя: 2,0 кВт
• Электрическое напряжение: 24В
• КПД насоса: 2,6 см3/оборот, в данном наборе 7 л/мин
• Соединение: внутренняя резьба BSP 3/8"
• Перепускной клапан (предохранительный): ДА
• Максимальное рабочее давление : 180 бар
• Емкость масляного бака: 11л

Гидравлическая схема предлагаемого блока питания (фото):

Эффективность электроснабжения при изменении нагрузки груза:

По мере увеличения веса груза давление разгрузки увеличивается. На графике показано изменение КПД насоса в зависимости от изменения давления в гидросистеме (фото):

Важно!!!

Наборы «Агрикола» разработаны таким образом, чтобы их можно было легко собрать самостоятельно. В целях сохранности товара при транспортировке и ограничений, вытекающих из регламентов курьерских компаний, комплект отправляется в раскрученном виде.
