A1.10.64.210 - КЛАПАН SHQ - 012 CETOP 3 NG6 ZWR-DL. OUT (A, B) ATOS

производство:

оригинальный продукт марки Atos, символ: 1.10.64.210

применение:

дроссельный клапан с обратным клапаном, обеспечивающим свободный поток в обоих направлениях.

в стандартной модели регулировка расхода осуществляется путем поворота установочного винта.

рекомендуется для работы с ползунками типа H, J,HA или I. Сравнительные номера: SHR-012, HR-012, Z2S6.

подключение:

подключите P к линии питания и t к приемнику или резервуару.

технические характеристики:

• размер: NG06, CETOP 3
• максимальный расход: 60 л/мин
• количество гидравлических отверстий в корпусе: 2
• материал корпуса: чугун

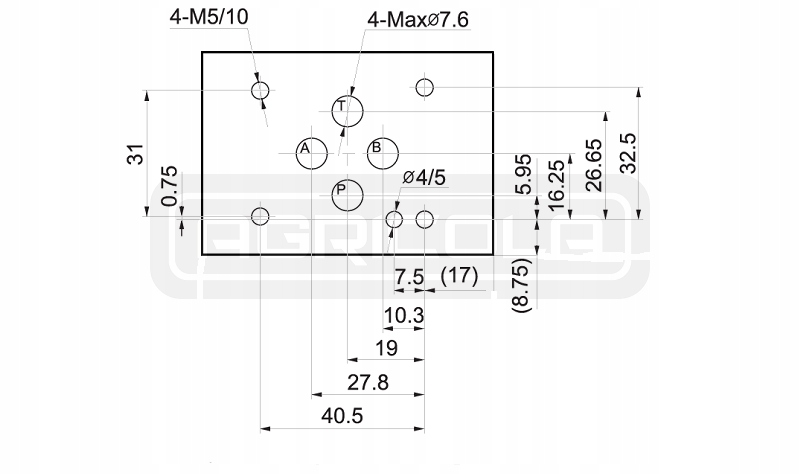

• соединение: пластинчатое CETOP 3, NG06
• допустимое максимальное давление: 350 бар
• минимальный давление: 0,5 бар
• рекомендуемая фильтрация масла: 10 - 25 µ

диапазон температур и тип масла:

• допустимая температура окружающей среды: -30 C до +70 C
• допустимая температура масла: -20 C до +80 C
• тип масла: гидравлическое масло на основе минерального масла

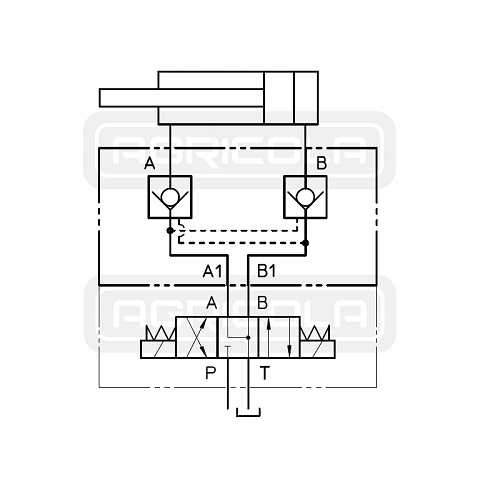

гидравлическая схема (фр.):
