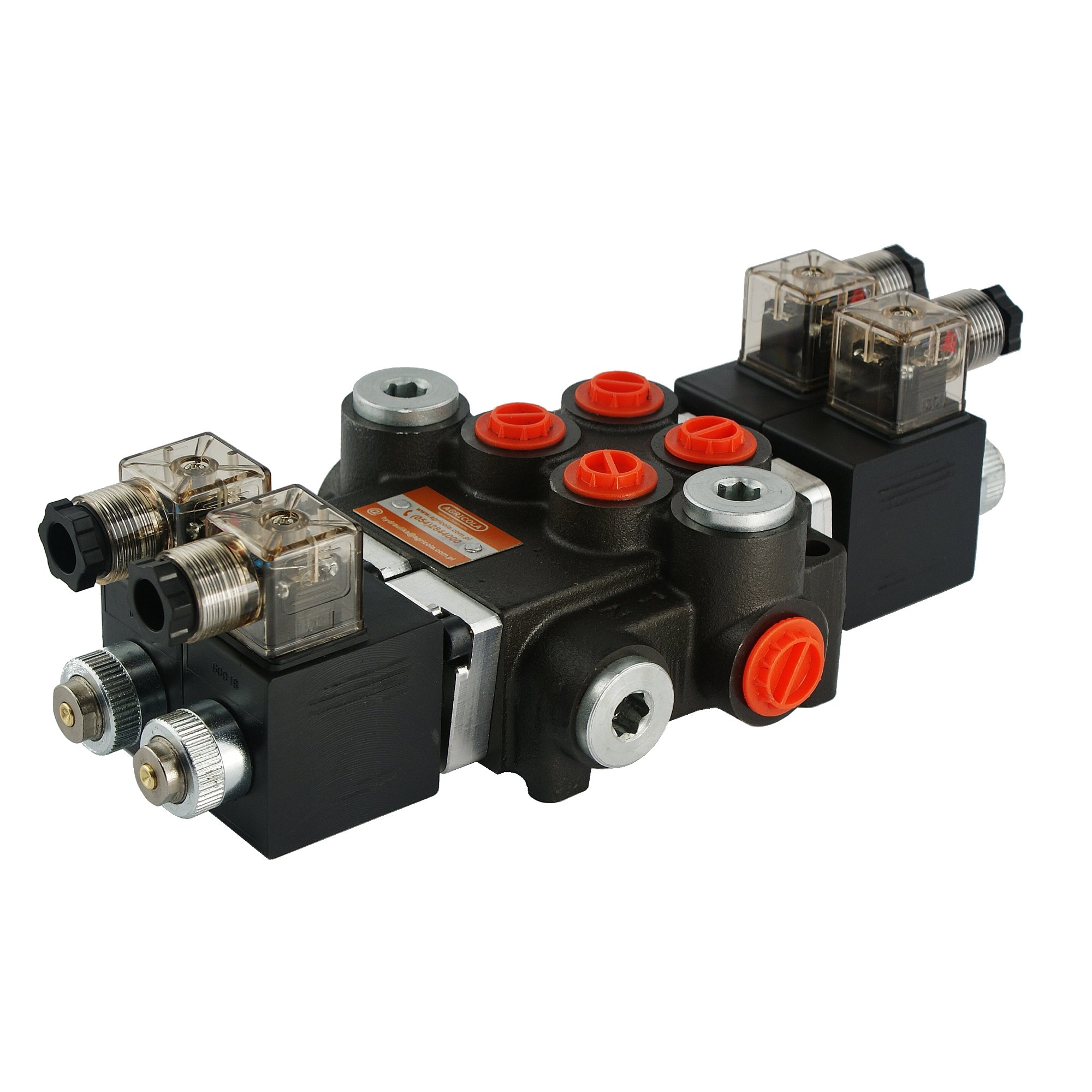

A1.10.45.020.1 - РАСПРЕДЕЛИТЕЛЬ HYDR. 2Z50 A1A1 24V БАДЕСТНОСТЬ

производство:

оригинальный продукт марки Badestnost Bulgaria, символ производителя: 02Z50 A ES3 24VDC G; символ: 1.10.45.020.1

применение:

имеет широкое применение в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и широкой промышленности.

сплиттер подходит для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, турки, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные машины и другое оборудование, имеющее гидравлическую систему.

технические характеристики:

в комплекте набор электрических штекеров.

рекомендуемый расход масла системы: 0 - 40 л / мин.

Пример управления: два привода 2-стороннего действия.

возможность последовательного подключения к существующей системе (требуется напорная втулка).

управление:

оба трехпозиционных ползунка (1 - 0 - 2), на пружине, то есть сами возвращаются в нейтральное положение после отключения подачи тока. Пока ползунок находится в нейтральном положении (0), масло свободно проходит через распределитель в обратный канал, насос тогда не работает на давлении и разгружается.

принцип работы ползунка:

• положение 0 нейтральное (подача тока на обе катушки отключена)поршневой шток привода стоит-масло идет на перелив.
• рабочее положение 1 (подача тока только на первую катушку) шток поршня привода выдвигается.
• рабочее положение 2 (подача тока только на вторую катушку) шток поршня привода убирается.

с правой стороны гидравлическая схема распределителя:

ток:

источник питания постоянный ток (DC) 24V

электрические вилки имеют диоды, которые загораются, когда на катушку действует ток.

подключение:

• питание от насоса (P1, P2): внутренняя резьба BSP 1/2"
• возврат к резервуару (T1, T2): внутренняя резьба BSP 1/2"
• секции (A1, A2, B1, B2): внутренняя резьба BSP 3/8"
• последовательное соединение (N): внутренняя резьба BSP 1/2"
<>

диапазон давления:

• максимальное давление на подаче: 250BAR
• максимальное давление на возврате: 50bar
• максимальное давление на секциях: 300bar

Заводской перепускной клапан установлен на 180bar ± 30 Bar.

рекомендуется проверить и установить соответствующее давление при запуске.

возможность самостоятельной регулировки, полный поворот изменение на 30Bar.

рекомендуемые Agricola типы масла:

• более редкое высококачественное масло: Lotus AGROL BOXOL 26
• более плотное высококачественное масло: Fuchs AGROFARM HYDRATEC HVI 46

рекомендуемый диапазон температур масла:

• допустимая температура окружающей среды: от -40 C до +60 C
• допустимая температура масла: -15 C до +80 C
