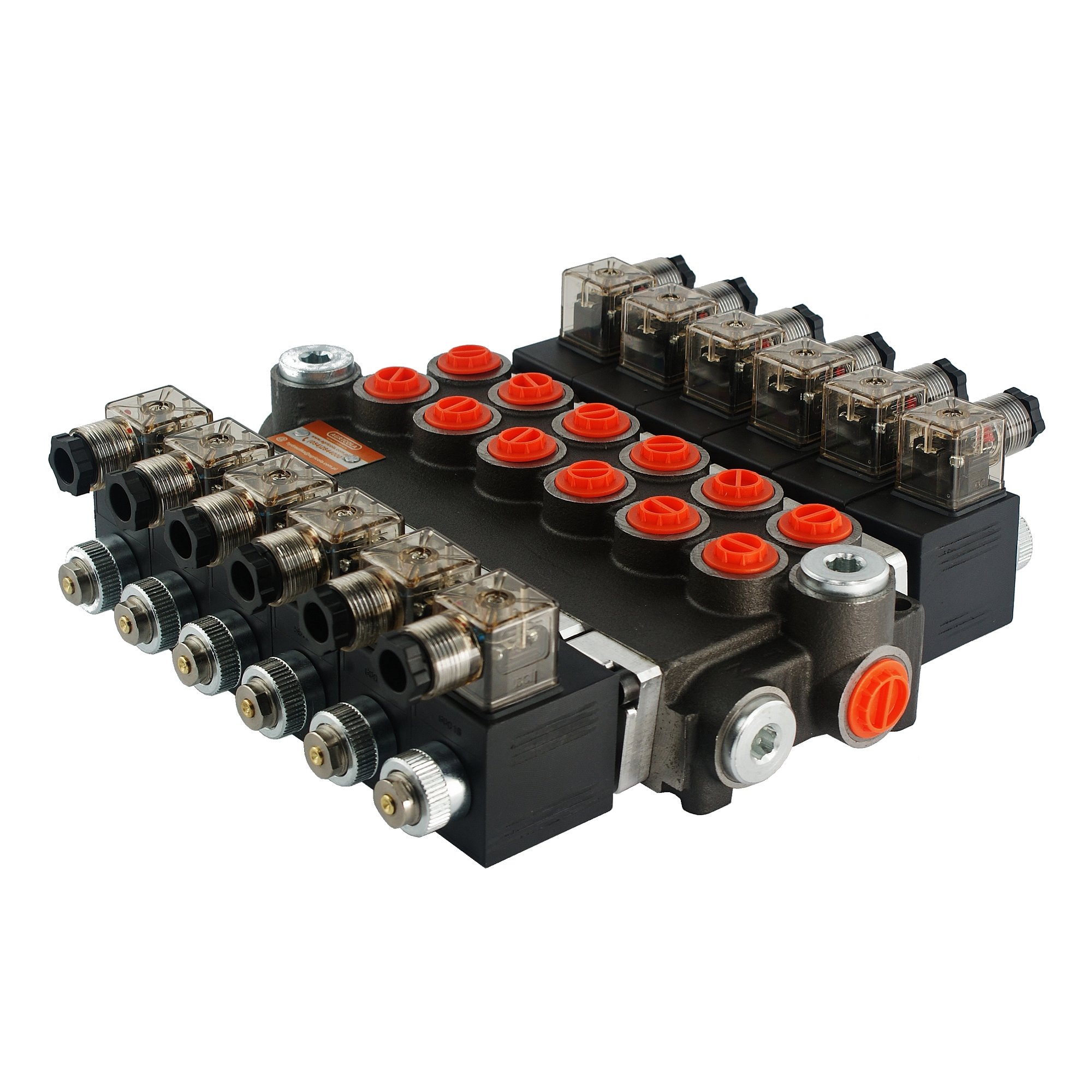

A1.10.40.060.1 - РАСПРЕДЕЛИТЕЛЬ HYDR. 6Z50 6XA1 12V БАДЕСТНОСТЬ

производство:

оригинальный продукт марки Badestnost Bulgaria, символ производителя: 06Z50 A ES3 12VDC G; символ: 1.10.40.060.1

применение:

имеет широкое применение в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и широкой промышленности.

сплиттер подходит для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, турки, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные машины и другое оборудование, имеющее гидравлическую систему.

технические характеристики:

в комплекте набор электрических штекеров.

рекомендуемый расход масла системы: 0 - 40 л / мин.

Пример управления: шесть приводов 2-стороннего действия.

возможность последовательного подключения к существующей системе (требуется напорная втулка).

управление:

все трехпозиционные ползунки (1 - 0 - 2), на пружине, то есть сами возвращаются в нейтральное положение после отключения подачи тока. Пока ползунок находится в нейтральном положении (0), масло свободно проходит через распределитель в обратный канал, насос тогда не работает на давлении и разгружается.

принцип работы ползунка:

• положение 0 нейтральное (подача тока на обе катушки отключена)поршневой шток привода стоит-масло идет на перелив.
• рабочее положение 1 (подача тока только на первую катушку) шток поршня привода выдвигается.
• рабочее положение 2 (подача тока только на вторую катушку) шток поршня привода убирается.

с правой стороны гидравлическая схема распределителя:

ток:

источник питания постоянный ток (DC) 12V

электрические вилки имеют диоды, которые загораются, когда на катушку действует ток.

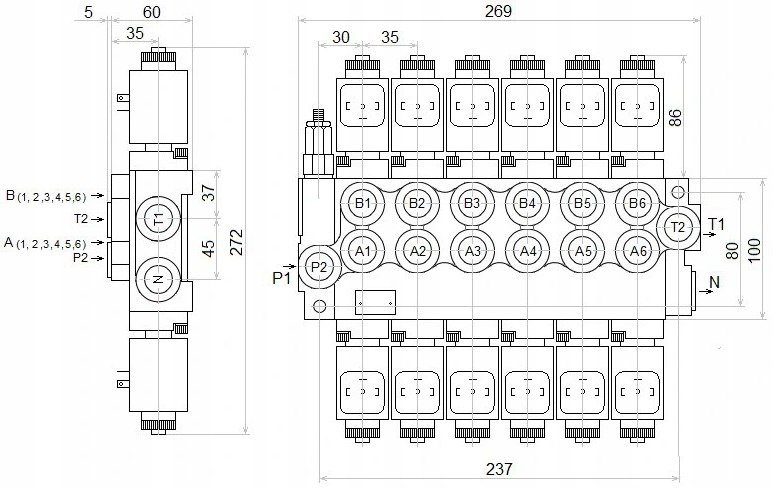

подключение:

• питание от насоса (P1, P2): внутренняя резьба BSP 1/2"
• возврат к резервуару (T1, T2): внутренняя резьба BSP 1/2"
• секции (A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, B6): внутренняя резьба BSP 3/8"
• последовательное соединение (N): внутренняя резьба BSP 1/2"

диапазон давления:

• максимальное давление на подаче: 250 бар
• максимальное давление на возврате: 50 бар
• максимальное давление на секциях: 300 бар
