A1.10.30.027 - РАСПРЕДЕЛИТЕЛЬ HYDR. 2С 40Л НА ССЫЛКИ BADESTNOST + GNI

производство:

оригинальный продукт марки Badestnost, символ: 1.10.30.025

применение:

имеет широкое применение в гидравлических системах в сельском хозяйстве, садоводстве, лесного хозяйства, строительства и широкой промышленности.

управление:

оба трехпозиционных ползунка (1 - 0 - 2), на пружине, то есть они сами возвращаются в нейтральное положение, когда мы отпускаем джойстик. В нейтральном положении масло идет на перелив, а насос разгружается.

рекомендуется управление пятипозиционным джойстиком(1 - 2 - 0 - 3 - 4):

• положение 0 нейтральное (джойстик установлен вертикально)поршневые штоки обоих приводов стоят-масло идет на перелив.
• рабочее положение 1 (рычаг джойстика расположен в наклонном положении вперед) шток поршня первого привода выдвигается.
• рабочее положение 2 (рычаг джойстика расположен в наклонном положении назад) шток поршня первого привода убирается.
• рабочее положение 3 (рычаг джойстика расположен в наклонном положении влево)шток поршня второго привода выдвигается.
• рабочее положение 4 (рычаг джойстика расположен в наклонном положении вправо) шток поршня второго привода убирается.

справа гидравлическая схема предлагаемого распределителя:

дополнительная информация:

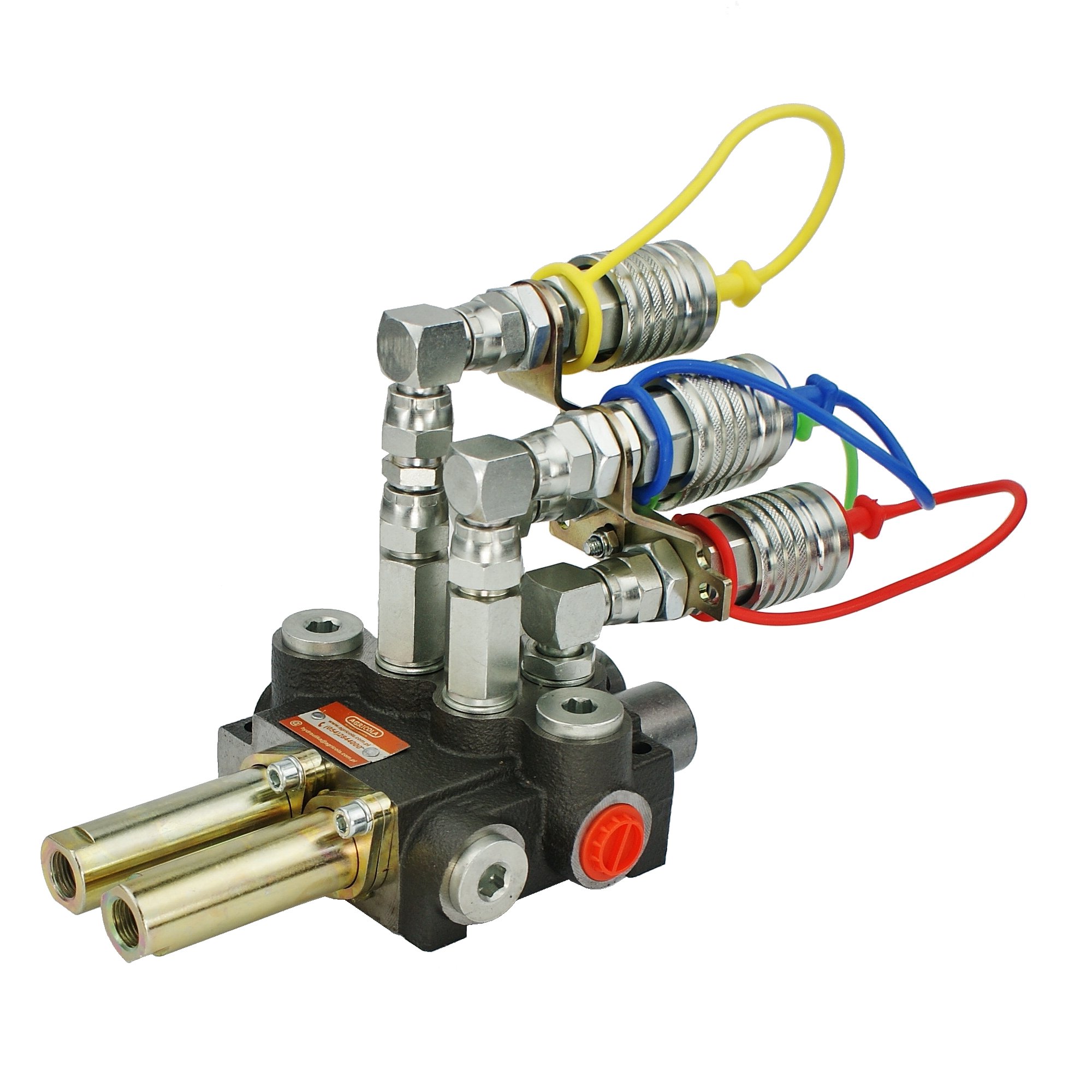

мы отправляем комплект, как на картинке, собранный и готовый для подключения штекеров и проводов. Возможность модификации комплекта по желанию заказчика. Все еврозоны соединены друг с другом инновационным решением. Специальный кронштейн соединяет два слота на секции вместе, образуя однородную компактную конструкцию. Это гарантирует отсутствие утечек масла и защищает от возможного повреждения резьбы или корпуса распределителя при застегивании и расстегивании быстроразъемных соединений.

(изображение слева иллюстративно)

подключение:

• питание от насоса (P1, P2): внутренняя резьба BSP 1/2"
• возврат к резервуару (T1, T2): внутренняя резьба BSP 1/2"
• секции (A1, A2, B1, B2): внутренняя резьба BSP 3/8"
• последовательное соединение (N): внутренняя резьба BSP 1/2"

диапазон давления:

• максимальное давление на подаче: 250 бар
• максимальное давление на возврате: 50 бар
• максимальное давление на секциях: 300 бар

Заводской перепускной клапан установлен на 180 бар ± 30 бар.

рекомендуется проверить и установить соответствующее давление при запуске.

возможность самостоятельной регулировки, полный поворот изменение на 30Bar.

рекомендуемые Agricola типы масла:

• более редкое высококачественное масло: Lotus AGROL BOXOL 26
• более плотное высококачественное масло: Fuchs AGROFARM HYDRATEC HVI 46

рекомендуемый диапазон температур масла:

• допустимая температура окружающей среды: от -40 C до +60 C
• допустимая температура масла: -15 C до +80 C
