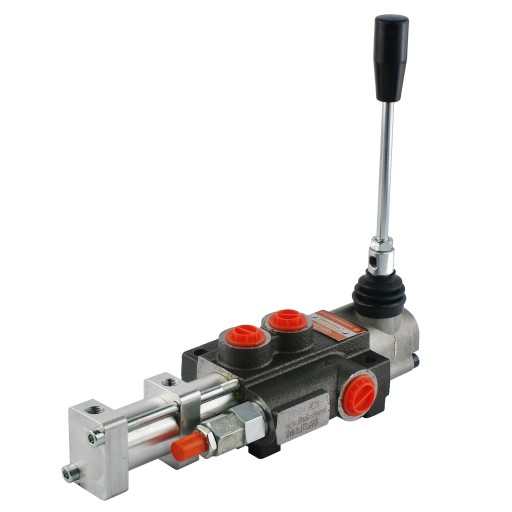

ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ, 1 СЕКЦИЯ P40

С ПНЕВМАТИЧЕСКИМ ИЛИ РЫЧАГОВЫМ УПРАВЛЕНИЕМ

Производство:

Оригинальный продукт торговой марки Badestnost, символ производителя: 1.10.00.110

Применение:

Широко применяется в гидравлических системах промышленных машин, грузовых автомобилей и транспортных средств, используемых на транспорте, в сельском хозяйстве, садоводстве, лесном хозяйстве. , строительство и промышленность.

Применяется в транспортных средствах и машинах, имеющих пневмосистему, оснащенную контроллером, способным управлять гидрораспределителем.

Технические данные:

Рекомендуемый расход масла в гидросистеме: 0 – 40 л/мин.

Пример управления: привод двойного действия.

Возможность последовательного подключения к существующей гидросистеме (требуется напорный рукав).

Ручное управление:

Рычаг трехпозиционный (1 – 0 – 2), подпружиненный, т.е. сам возвращается в вертикальное положение:

• Нейтральное положение 0 (рычаг установлен вертикально), шток привода стоит – масло уходит в перелив.
• Рабочее положение 1 (рычаг установлен в переднее диагональное положение), шток поршня привода выдвинут.
• Рабочее положение 2 (рычаг установлен в диагональном положении назад), шток поршня привода втягивается.

Пневматическое управление:

• Положение 0, нейтральное (нет давления пневмосистемы на портах), шток поршня привода стоит - масло уходит в перелив.
• Рабочее положение 1 (пневматическое давление на первый порт), шток поршня привода выдвинут.
• Рабочее положение 2 (пневматическое давление на второй порт), шток поршня привода втягивается.

Справа гидравлическая схема распределителя:

ПАРАМЕТРЫ В ГИДРАВЛИЧЕСКОЙ СИСТЕМЕ:

Подключение:

• Питание от насоса (P1, P2): BSP 1/2 'внутренняя резьба'
• Возврат в резервуар (T1, T2): внутренняя резьба BSP 1/2 дюйма
• Секции (A и B): внутренняя резьба BSP 3/8 дюйма
• Последовательное соединение (N): внутренняя резьба BSP 1/2 дюйма

Диапазон давления:

• Максимальное давление на подаче: 250Бар
• Максимальное давление на обратке: 50Бар
• Максимальное давление на секциях: 300Бар

Давление открытия перепускного клапана увеличивается пропорционально увеличению расхода:

180 бар при 10 л/мин

190 бар при 20 л/мин

200 бар при 30 л/мин

210 бар при 40 л/мин

Наборы для точного измерения давления можно найти в разделе Манометры - измерительные комплекты

Рекомендуется перед запуском проверьте и установите соответствующее давление

Возможность саморегулировки, изменение полного оборота на 30 Бар.

Типы масел, рекомендуемые компанией AGRICOLA:

• Более жидкое, высококачественное масло: LOTOS AGROL BOXOL 26

Рекомендуемый диапазон температур масла:

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: -15 C до +80 С

ПАРАМЕТРЫ В ПНЕВМАТИЧЕСКОЙ СИСТЕМЕ:

Соединение:

• Порты 1 и 2, внутренняя резьба в корпусе: BSP 1/8"

Диапазон давления:

• Рекомендуемое давление воздуха 5–10 бар
