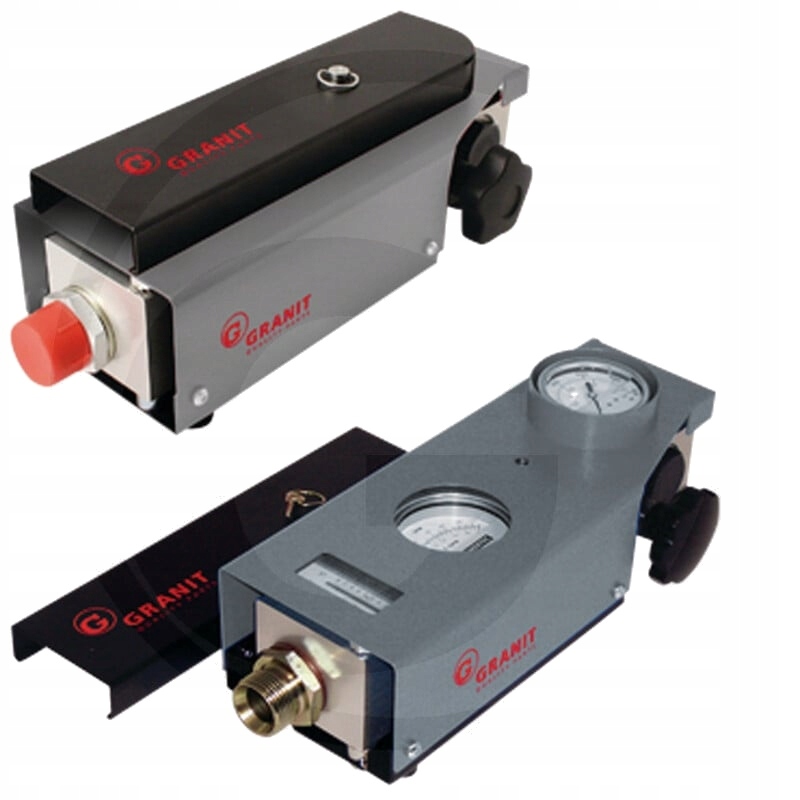

Webtec расходомер RFIK-200-B-6 (1") 420 бар 10 - 200
рабочее давление макс. (бар): 420
диапазон измерения: 10-200 л/мин
соединение: 1 " BSP
температура применения (°C): 20°C - 80°C
диапазон измерения индикатора: давление: + / - 1,6%, расход: + / - 4%, температура: + / - 2,5°c
дополнительная информация:
• Arbeitsdrucksteuerung beim RFIK: Das Belastungsventil im RFIK ist direkt mit einem Durchflussblock verbunden und ermöglicht, zusammen mit dem integrierten Manometer, eine genaue Steuerung des Arbeitsdruckes innerhalb des Arbeitsbereiches. Zum Schutz gegen Überdruck sind im RFIK Zwei Berstscheiben eingebaut, die bei einem Druck von 440 bar brechen und dann über einen Bypass den Medienstrom um das Ventil herumleiten. Die Berstscheiben sind problemlos zu ersetzen. Anwendungsbereich:
• Durchfluss -, Druck-und Temperaturbestimmung flüssiger Medienströme (Mobil - und Industriehydraulik) und Steuerung des Arbeitsdruckes характеристик:
• geeignet für Mineralöle
* konzipiert für den geraden Rohrleitungseinbau• mechanische Arbeitsweise (netzunabhängig)
• Steuerung des Arbeitsdruckes über ein Belastungsventil
* Durchflussanzeige in l / min und gal / min• Maße (LxBxH): 350 x 135 x 140 Funktionsweise: Das Durchflussmessgerät RFIK besteht aus einer scharfkantigen Blende und einem konischen Messkolben, Der sich entsprechend der Durchflussmengenänderung gegen eine Feder bewegt. Fließt kein Medienstrom, so verschließt der Messkolben die Öffnung und der Zeiger ist in Nullstellung. Mit Wachsender Durchflussmenge wird der Messkolben durch den entstehenden Differenzdurck gegen die kalibrierte Feder gedrückt. Hierbei ist der Weg des Messkolbens direkt proportional zur Durchflussmenge und wird mittels Magnetkraft auf den Zeiger übertragen. Die scharfkantige Blende minimiert hierbei die anfallenden Viskositätseinflüsse.
вес: 7,48 кг
код EAN: 4250808725612
артикул: 85000229
сравнительный номер: RFIK-200-B-6
