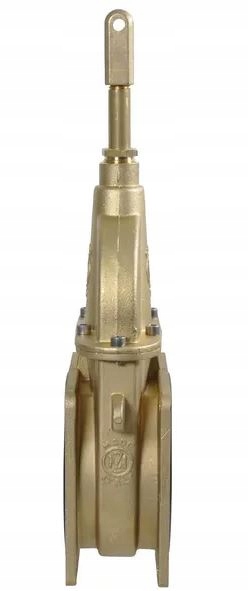

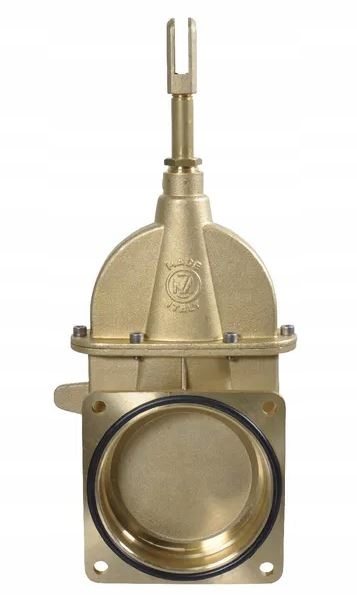

6000072 - Фланцевый 4-отверстие 6"ползунковый клапан

номер детали 6000072

блок

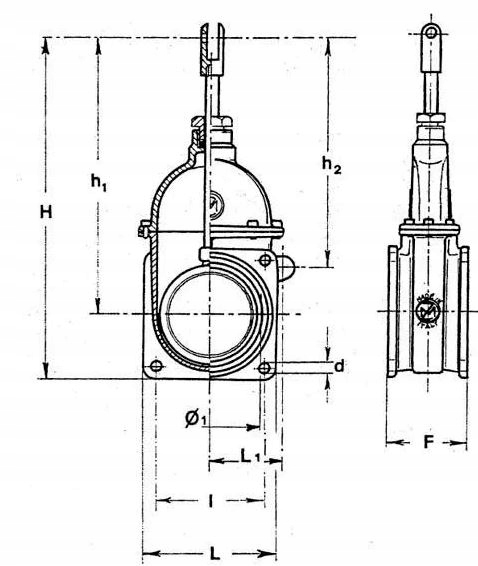

Øноминальный диаметр отверстия задвижки 6 дюйм

lрасстояние между болтами/монтажными отверстиями фланца 150 мм

dдиаметр болтов/монтажных отверстий фланца 13 мм

fтолщина фланца 90 мм

lобщая ширина 180 мм

hобщая высота 490 мм

H1расстояние от центра отверстия задвижки до конца рычага 400 мм

L1расстояние от оси до правого конца 107,5 мм

H2расстояние между монтажными отверстиями рычага (вертикальное) 324 мм
