49931 - 2-секционный сплиттер 40 л 1 раз. 1X двусторонняя

номер MIZAR: 49931

2-секционный гидравлический сплиттер с односторонним действием, управляемый рычагом

имеет широкое применение в гидравлических системах таких машин, как: сельскохозяйственные тракторы, опрыскиватели, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные, строительные и коммунальные машины. в отличие от стандартного распределителя, в этом решении односторонний привод свободно опускается (в положении опускания распределитель не блокирует поток масла, возвращающийся из привода). Секция с таким решением очень полезна в фронтальных погрузчиках TUR, имеющих односторонние приводы для подъема основной рамы.

расположение секций в порядке со стороны предохранительного клапана:

1 - секция двойного действия (D)

2 - секция одностороннего действия - плунжерная (J)

D - обычная (не модифицированная) - для управления приводом двойного действия

J - односторонняя (модифицированный ползунок, версия A) - соединение A с заводской заглушкой - такая конфигурация позволяет управлять приводом одностороннего действия (кипер, подъемник и т.)

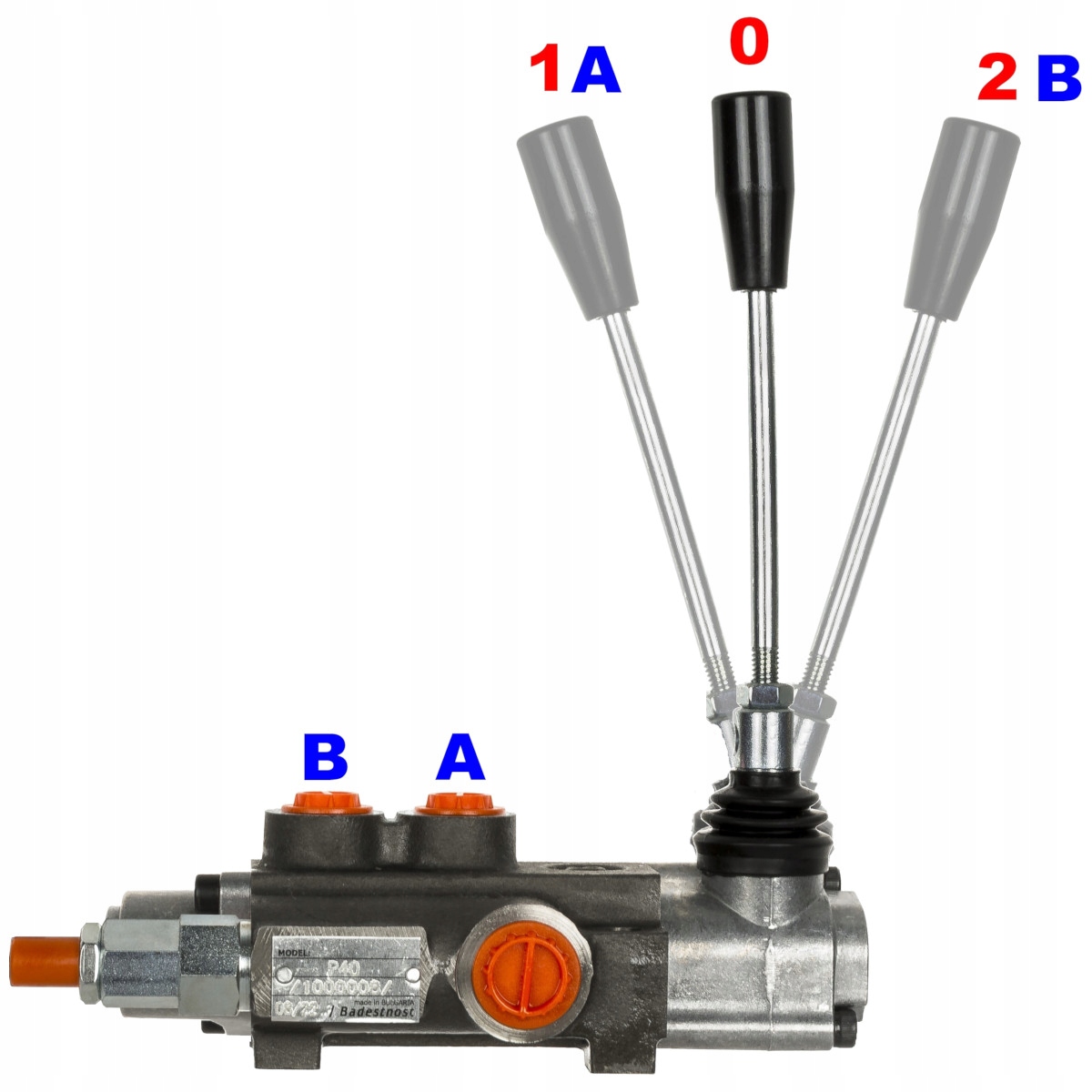

управление:

трехпозиционный рычаг на пружине (сам возвращается в нейтральное положение).

положение 0 нейтральное поршневой шток цилиндра стоит-масло идет на перелив.

рабочее положение 1-поршень цилиндра выдвигается.

рабочее положение 2-шток поршня цилиндра убирается.

техническая информация:

• производитель: Badestnost
• управление: джойстик, установленный на сплиттере
• темп. работы в диапазоне от -15°C до +80°C
• расход масла 40л / мин.
• максимальное давление на подаче: 250 бар
• максимальное давление на возврате: 50 бар
• максимальное давление на секциях: 300 бар
• перепускной клапан установлен на заводе на 175 бар

соединения:

• выходы секций (A и B) - 3/8"
• источник питания (P*) - 1/2"
• возврат (T*) - 1/2"
• выход давления (N*) -1/2"

* - маркировка, нанесенная на корпус распределителя для идентификации соединений

распределитель был оснащен обратным клапаном и переливным клапаном, одновременно выполняющим функцию предохранительного клапана.

есть возможность самостоятельной регулировки клапана, один полный оборот-это изменение давления ок. 30 бар.

почему компания Бадестность?

Badestnost - болгарское предприятие, работающее непрерывно с 1902 года. Он является одним из первых представителей процветающей промышленности в стране Черного моря. с 1978 года специализируется на производстве гидравлических распределителей. Высококвалифицированный персонал и многолетний опыт являются гарантией высокого качества и надежности изделий, которые находят широкое применение в сельском хозяйстве, где требуется контроль направления потока рабочей жидкости. С 2015 года компания является членом американской Национальной ассоциации жидкой энергетики, целью которой является постоянное развитие жидкой технологии более чем 300 производителями, дистрибьюторами и поставщиками гидравлических систем и компонентов со всего мира!
