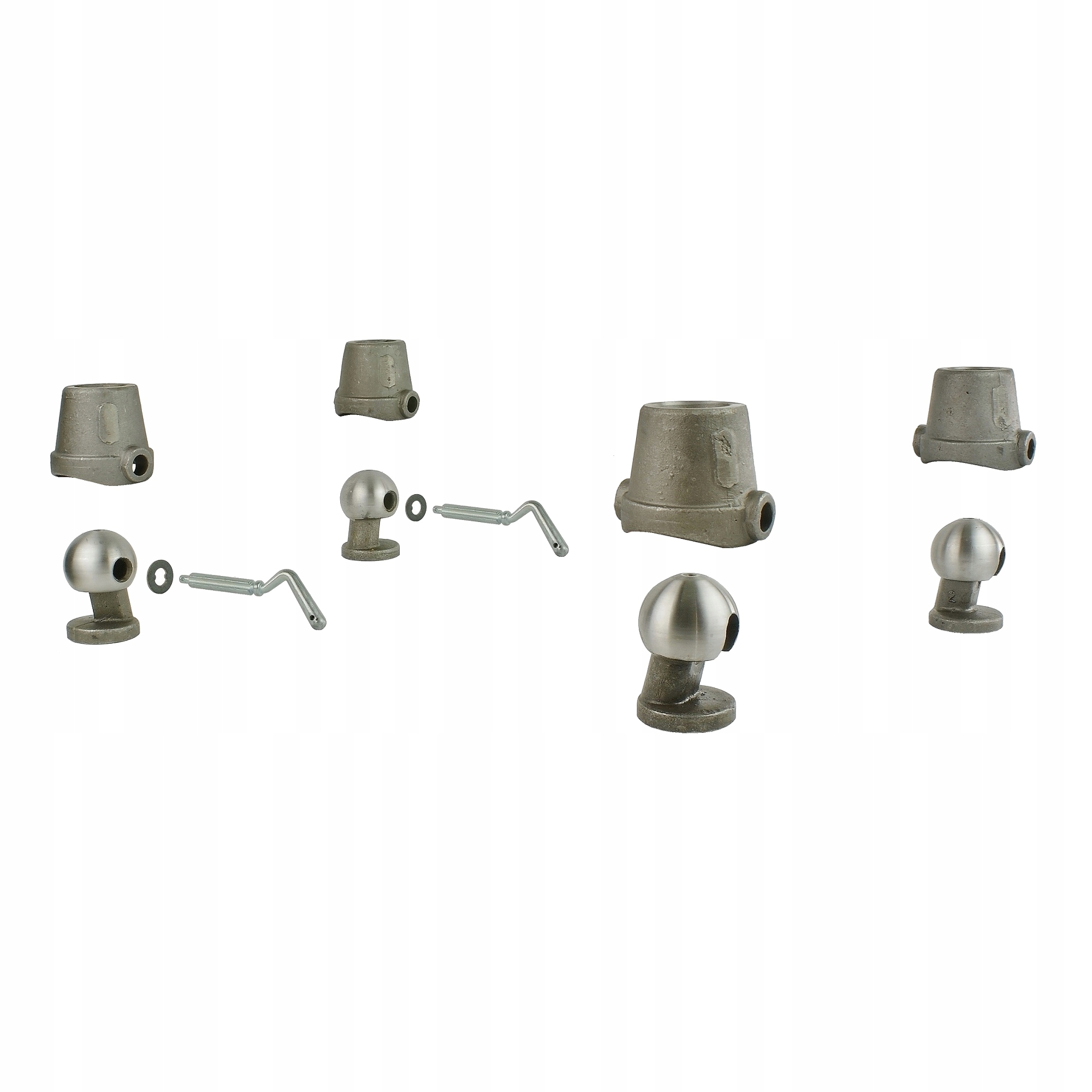

4 СЛОТА + 4 ПУЛИ 60 ММ ДЛЯ ОПРОКИДЫВАНИЯ ГИДРОЛИДЕРА

четыре пули с гнездами и штифтами

производство:

оригинальный продукт марки Hydrolider, символ: 2.00.03.032

применение:

полный набор из четырех слотов с шариками fi 60mm для защиты от опрокидывания грузового ящика прицепы. Предназначен для прицепов с опрокидыванием на три стороны, заднюю и обе стороны.

применение универсальные сельскохозяйственные, лесные и садовые прицепы, фургоны, самосвалы, погрузочные прицепы и другие с грузоподъемностью до 4TON.

В комплект входят:

• четыре гнезда / навеса
• два шарика для крепления к передней части коробки (рис. A-L и A-R)
• два шарика с дополнительной подачей для крепления к задней части коробки (рис. P-L и P-R)
• два стопорных штифта
• четыре шайбы / направляющие штифтов
• два шплинта
• /li>

технические характеристики:

• материал гнезд: сварная поковка
• материал шариков: сварная поковка
• материал штифта: поковка с оцинкованным покрытием

монтаж и использование:

• на рисунке показан пример сборки всего комплекта на раме от транспортного средства.
• при опрокидывании вбок отпускаем один из двух штифтов в зависимости от стороны, на которую должна наклоняться коробка.
• при опрокидывании сзади требуется освободить оба штифта

опрокидывание:

дополнительное подкатывание на задних шариках обеспечивает свободное перемещение стопорного штифта при опрокидывании на задний. Благодаря такому решению набор позволяет перевернуться на три стороны:
