ЗАЩИТА ГРУЗОВОГО БОКСА

ЧЕТЫРЕ ШАРИКА С НАСАДКАМИ И ШПИЛЬКАМИ

Производство:

Оригинал изделие марки Hydrolider, условное обозначение: 2.00.03.032

Применение:

Комплектация из четырех головок с шариками фи 60мм фиксация опрокидывания прицепа-фургона. Предназначен для прицепов с опрокидыванием на три стороны, назад и в обе стороны.

Универсальное применение: прицепы для сельскохозяйственной, лесной и садовой техники, средства доставки, самосвалы, погрузочные прицепы и другие грузоподъемностью до 4 тонн .

В комплект входят:

• четыре розетки/чаши
• два шарика для крепления на передней части коробки (рис. А-Л и А-Р)
• два шарика с дополнительным рельефом для крепления на задней стороне коробки (рис. П-Л и П-Р)
• два крепежных штифта
• четыре шайбы/штифта направляющие
• два пальца

Технические данные:

• Материал седла: сварная поковка
• Материал шара: свариваемая поковка
• Материал пальца: ковка с оцинкованным покрытием

Сборка и использование:

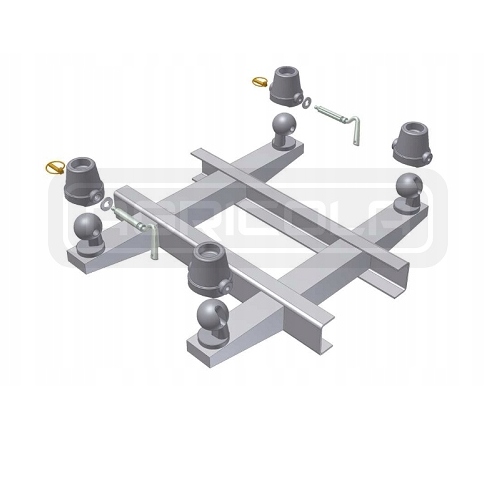

• На чертеже показан пример сборки всего комплекта на раме автомобиля.
• При опрокидывании вбок отпускаем один из двух штифтов в зависимости от того, в какую сторону должен наклониться ящик.
• Оба штифта должны быть освобождены при опрокидывании назад

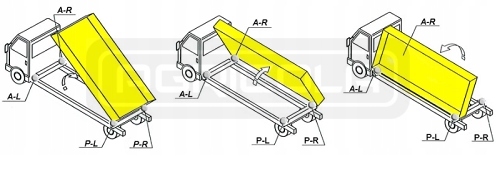

Опрокидывание:

Дополнительный ролик на задних шариках позволяет предохранительному штифту свободно перемещаться при опрокидывании назад. Благодаря такому решению набор можно перевернуть на три стороны:
