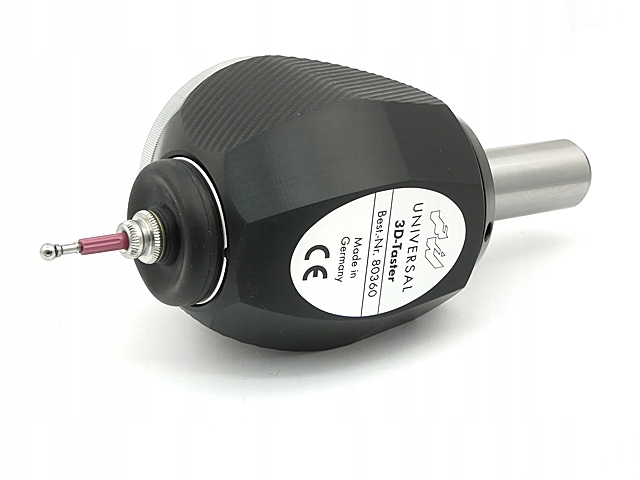

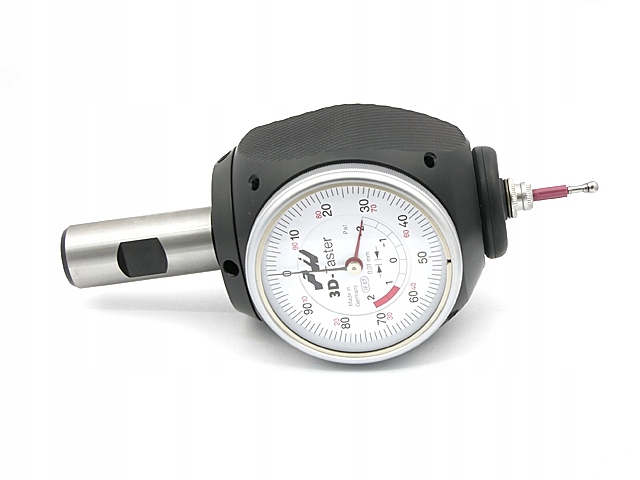

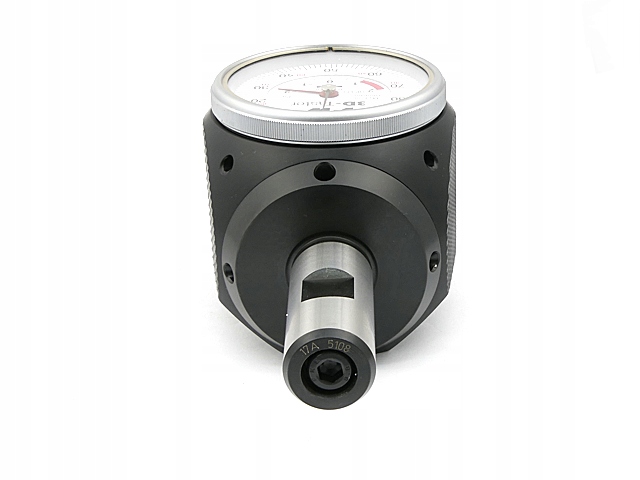

3D датчик универсальный циферблат IP67 хвостовик fi 20 мм

датчик 3D, универсальный, тактовый IP67, хвостовик fi 20mm-Haimer (80.360.00.FHN)

производитель: HAIMER

✔️ универсальный 3D-датчик - это высокоточный измерительный инструмент, который можно использовать для установки фрезерных и электродрезных станков.

✔️ быстрое и точное определение положения шпинделя фрезерного станка относительно заготовки или зажимного зажима.

✔️ возможность направления измерительного наконечника датчика в 3 осях: X, Y, Z.

✔️ цилиндрический хвостовик Ø20 (1).

✔️ степень защиты IP67.

✔️ сменный измерительный стержень (7).

✔️ благодаря использованию датчика Haimer 3Dувеличивается производительность,сокращается время подготовки и завершения,снижаются затраты, операторы освобождаются.

✔️ измерения: угловой, высота, длина, центр отверстия.

✔️ в комплекте руководство пользователя на польском языке.

технические характеристики:

• длина без ручки (L): 113 мм
• длина хвостовика (Ls): 49 мм
• ширина (B): 83 мм
• хвостовик (D): Ø20 мм
• диаметр измерительного стального шара (d): 4 мм
• глубина (T): 25 мм
• вес: 0,9 кг

легенда:

хвостовик (1), регулировочный винт (2), масштабируемое кольцо (3),шкала (4),корпус (5),защитный сильфон (6),измерительный стержень (7),стальной измерительный шар (8)
