2610220406611 - Антенный анализатор nanovna f v2 4,3''-3000 мгц

Характеристика:

1. 4,3-дюймовый сенсорный ЖК-экран IPS: векторный сетевой анализатор NanoVNA F V2 оснащен 4,3-дюймовым ЖК-дисплеем IPS со сверхшироким углом обзора, который не вреден для глаз при длительном просмотре. -срок использования. Полностью сенсорный экран, 3 боковые кнопки одновременно, гибкое и удобное управление.

2. 50–3000 МГц: анализатор цепей охватывает диапазон 50–3000 МГц с улучшенным динамическим диапазоном до 80 дБ. Может использоваться для более точной отладки дуплексеров. Он может измерять S-параметры, коэффициент стоячей волны по напряжению КСВ, фазовую диаграмму, групповую задержку, диаграмму Смита и т. д.

3. ЛИТИЙ-ИОННАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ 5000 мАч: Антенный анализатор имеет встроенную литий-ионную батарею емкостью 5000 мАч. в режиме ожидания до 7 часов. Используйте сильноточный зарядный чип 2А, чтобы сократить время зарядки и расширить выходной интерфейс USB 5В 1А. Поддержка китайского и английского интерфейса, регулировка яркости экрана и поддержка верхнего компьютера.

4. МЕТАЛЛИЧЕСКИЙ ЭКРАН: Антенный анализатор с сенсорным экраном прочен и долговечен. ВЧ-интерфейс оснащен металлическим экраном, благодаря чему динамический диапазон S21 превышает 80 дБ во всем диапазоне частот. Радиочастотный интерфейс SMA удобен для подключения различных тестируемых компонентов.

5. ОБЪЕМ ИСПЫТАНИЙ: Векторный анализатор цепей основан на конструкции OwOComm S A A 2 и может тестировать стоячую волну и импеданс антенны, вносимые потери, изоляцию фильтра и стоячую волну, затухание, коэффициент укорочения и фазу кабеля, а также усиление антенных усилителей.

6. ФУНКЦИЯ ИЗМЕРИТЕЛЯ ЧАСТОТЫ: Анализатор цепей имеет функцию частотомера, он может измерять длину кабеля, мощную групповую задержку времени, наиболее важным также является отладка дуплексера частоты УФ-диапазона. Эффективное экранирование от электромагнитных помех для обеспечения точности измерений.

Спецификация:

Тип изделия: векторный анализатор цепей

Модель: NanoVNA F V2

Материал: алюминиевый сплав, ЖК-экран

Экран: 4,3 дюйма IPS TFT 800x480

Диапазон частот измерения: 50–3000 МГц

Выходная мощность RF: -9 дБм (погрешность в пределах 1 ГГц: плюс-минус 1 дБ)

Точность частоты: <0,5 ppm

Динамический диапазон S21: 70 дБ (1,5 ГГц), 60 дБ (3 ГГц)

Динамический диапазон S11: 50 дБ (1,5 ГГц), 40 дБ (3 ГГц)

2-портовые обратные потери: 20 дБ типично (1,5 ГГц), мин. 13 дБ (3 ГГц)

Интерфейс USB: USB Type C Режим связи: CDC (последовательный)

Количество точек калибровки: 101 точка

Количество сканирований точек: 101 точка

Отображение трассы: 4 трассы

Время сканирования: около 1,9 с за раз (полный диапазон частот 50 кГц–3000 МГц)

Тип аккумулятор: литий-ионный аккумулятор емкостью 5000 мАч (встроенный)

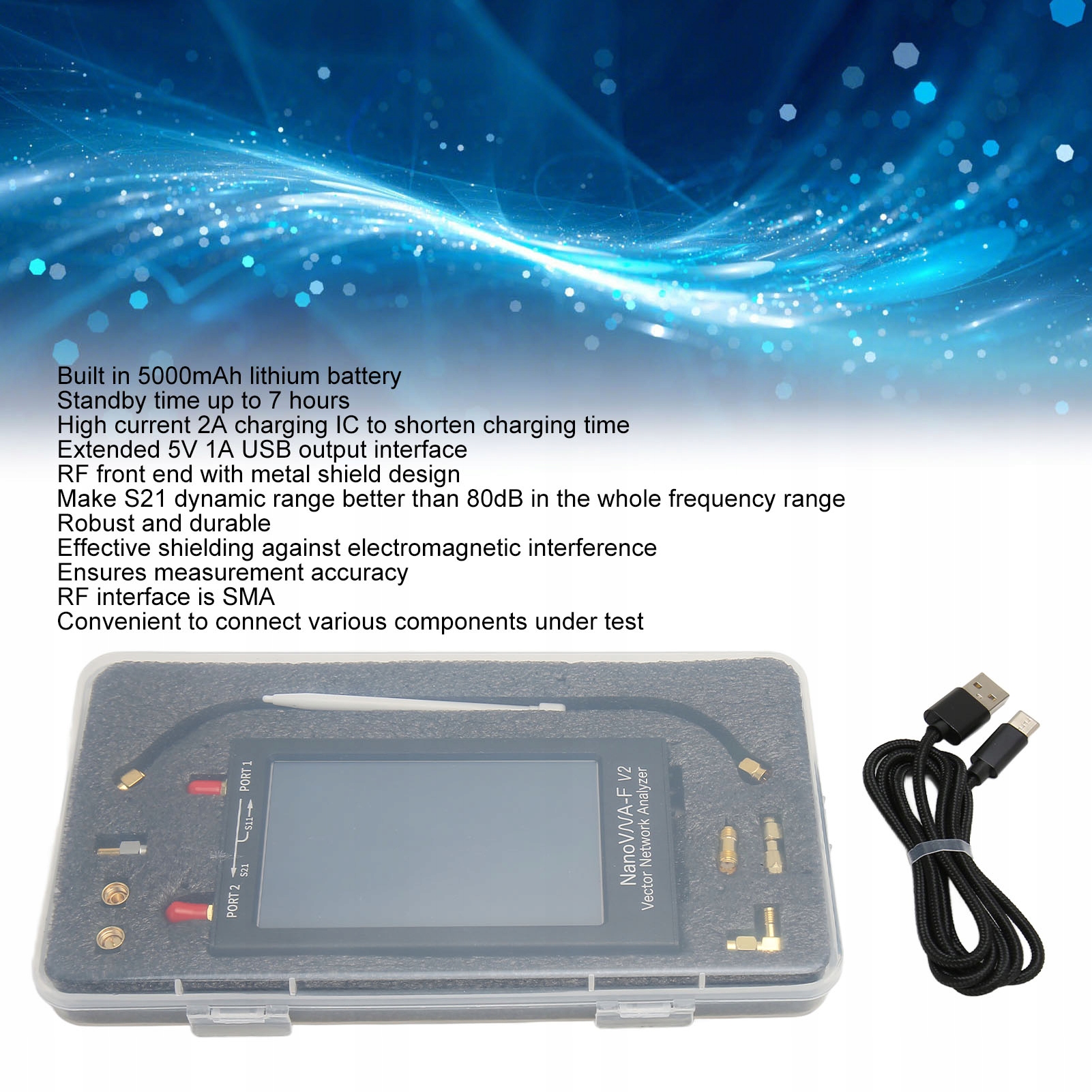

Список комплектации:

1 векторный сетевой анализатор, 2 соединительных кабеля SMA JJ RG405

6 адаптеров SMA

1 сенсорное перо

1 кабель Type-C

1 руководство пользователя

1 ящик для хранения

Подключи и работай
