Буферный блок питания Pulsar HPSB-12V7A-C 12В 7А (18Ач)

Качественный польский товар от Pulsar!

Особенности источника питания:

• источник бесперебойного питания постоянного тока 13,8В/7А
• широкий диапазон переменного напряжения питания 200÷240В
• высокий КПД 87%
• контроль заряда и обслуживания аккумулятора
• защита аккумулятора от чрезмерного разряда (УВП)
• ток зарядки аккумулятора 1А или 2А (переключается перемычкой)
• защита выхода батареи от короткого замыкания и обратного включения
• Светодиодная оптическая сигнализация
• защиты:

  - защита от короткого замыкания SCP

  - перенапряжение OVP

  - перенапряжение (вход переменного тока)

  - перегрузка OLP

Описание:

Буферный источник питания предназначен для бесперебойного питания устройств, требующих стабилизированного напряжения 12 В постоянного тока (+/-15%) .

Блок питания выдает напряжение U = 13,8 В постоянного тока с выходом по току:

1. Выходной ток 6А + 1А зарядка аккумулятора

2. Выходной ток 4А + 2А зарядка аккумулятора

Суммарный ток приемников + аккумулятор макс. 7А.

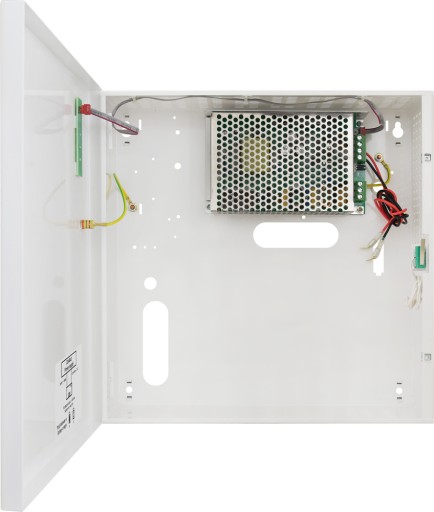

Блок питания выполнен на основе импульсного модуля питания, обладает высокой энергоэффективностью и помещен в металлический корпус (цвет RAL 9003) с местом для аккумулятора 18Ач/12В. Корпус оснащен микровыключателем, сигнализирующим об открытии дверцы (спереди).

Технические данные:

• Тип источника питания: А (EPS — внешний источник питания)
• Источник питания: ~ 200 – 240В переменного тока; 0,5А; 50/60 Гц
• Потребляемый ток: 1 А при 230 В переменного тока макс.
• Мощность блока питания: 97Вт
• КПД: 87%
• Выходное напряжение (заводские настройки): 11В÷13,8В постоянного тока – буферный режим; 9,5 В÷13,8 В постоянного тока — работа от аккумулятора
• Выходной ток: 6А + 1А для зарядки аккумулятора или 4А + 2А для зарядки аккумулятора
• Диапазон регулировки выходного напряжения: 13,5÷14,5 В постоянного тока
• Напряжение пульсаций: 100 мВ пик-пик макс.
• Ток потребления на собственные нужды блока питания (в режиме буферной работы): 15мА
• Ток заряда аккумулятора: 1А или 2А (переключается перемычкой)
• Защита от короткого замыкания SCP: предохранитель FBAT (при выходе из строя требуется замена плавкой вставки)
• Защита от перегрузки OLP: 105-150% мощности источника питания, автоматический возврат
• Защита в цепи аккумулятора OLP: предохранитель F8A
• Защита от перенапряжения: варисторы
• Защита от перенапряжения OVP:>19 В (для активации требуется отключение напряжения питания примерно на 1 мин.)
• Защита аккумулятора от чрезмерного разряда UVP: U<9,5 В (±5%) – отключение клемм аккумулятора
• Защита от саботажа – TAMPER: 1x микропереключатель: НЗ контакты (закрытый корпус), открытие корпуса 0,5А при 50В постоянного тока (макс.)
• Оптическая индикация срабатывания: да – светодиоды на плате и корпусе блока питания
• Условия эксплуатации: класс окружающей среды II, -10 oC÷40 oC; относительная влажность 20-90% (без конденсата)
• Внешние размеры корпуса: 305х305х105+8мм (ШхВхГ)
• Крепление (ШхВ): 274х265мм
• Место для аккумулятора: 18Ач/12В (250х172х100мм)
• Вес нетто/брутто: 2,3 кг/ 2,4 кг
• Класс защиты от ударов: I (первый) – требуется защитный проводник
• Разъемы – источник питания: Φ0,63÷2,5 Плата ввода/вывода: Φ0,41÷1,63, выходы батареи: 6,3F-2,5/40см.

• О конструкция имеет расстояние от стены (земли) для прокладки кабеля – 8 мм; охлаждение блока питания: конвекция
