Функция:

1. Высокая точность: приборная панель двигателя отличается высокой точностью измерений, обеспечивая надежную поддержку данных путем точного контроля воды в двигателе, температуры масла, уровня масла, напряжения и тахометра.

2. Удобство для пользователя: панель предлагает простой процесс настройки и установки коэффициента скорости. Пользователи могут легко установить необходимые параметры, просто удерживая кнопку регулировки.

3. Надежная функция предупреждения: приборный блок имеет встроенную функцию сигнализации, которая может предупреждать пользователей о любых необычных состояниях в двигателе, обеспечивая безопасность двигателя.

4. Характеристики измерений: диапазон отображения температуры воды 40–120 градусов Цельсия, диапазон отображения давления масла 0–145 фунтов на квадратный дюйм, диапазон отображения частоты вращения двигателя 0–3000 об/мин и диапазон отображения напряжения 8–16 В.

5. Набор из 5 датчиков. Этот комплексный набор из 5 датчиков предоставляет полный спектр информации о состоянии двигателя, предоставляя пользователям все знания, необходимые для безопасного управления лодкой.

Спецификация:

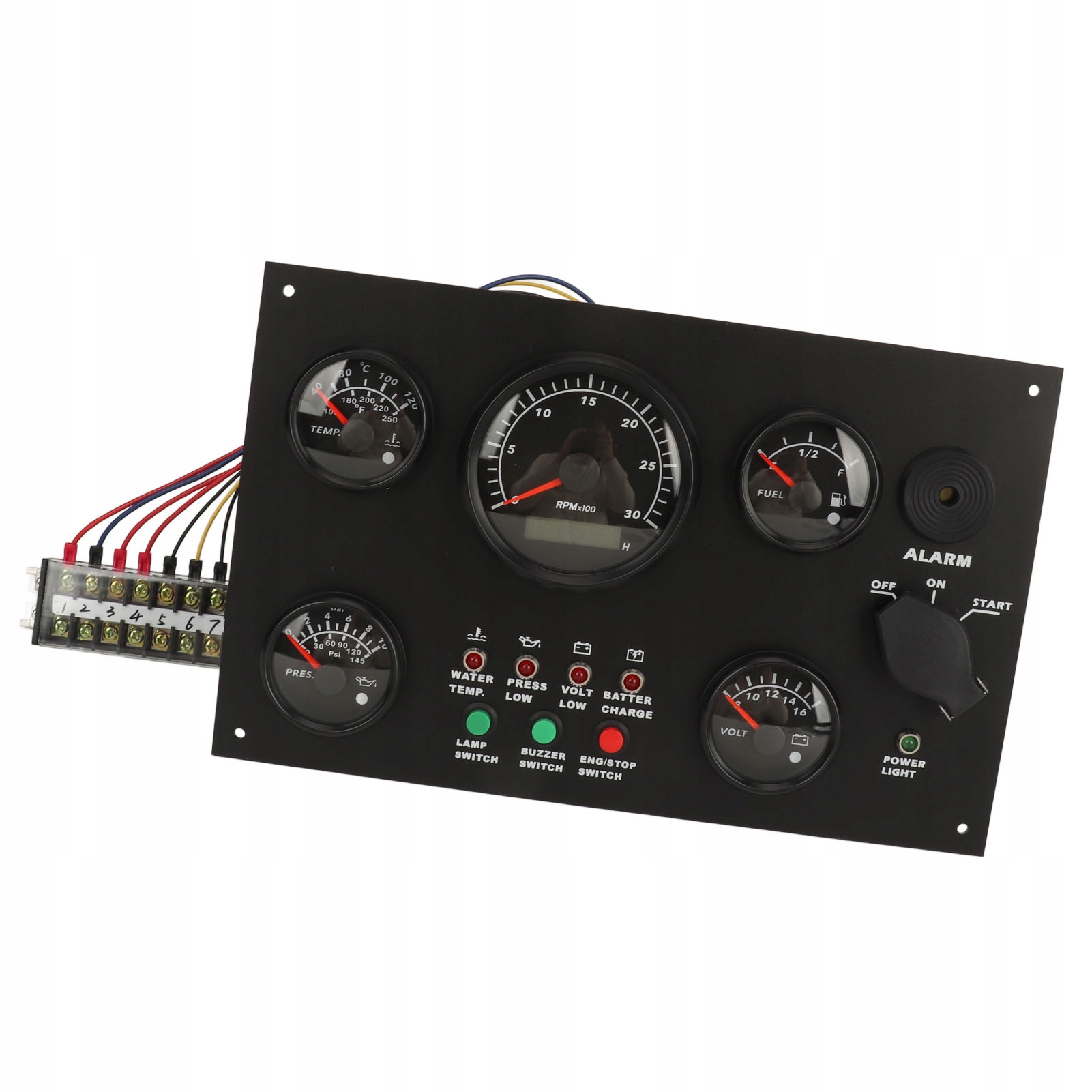

Тип изделия: Панель приборов лодочного двигателя
Материал: металл, пластик
Функция: температура воды/масла, уровень масла , напряжение и частота вращения
Размер отверстия: прибл. 260x170 мм/10,24x6,69 дюйма
Диапазон температуры воды: 40–120C
Диапазон давления масла: 0 - 145 фунтов на квадратный дюйм
Частота вращения двигателя: 0–3000 об/мин
Рабочее напряжение: 12 В постоянного тока
Диапазон напряжения: 8–16 В
Рабочий ток: Меньше и равно 100 мА
Рабочая температура от 30C до 75C
Температура хранения от 40C до 85C
Простые этапы установки:

1. Просверлить отверстия в панели приборов.

2. Вставьте панель индикатора в отверстия.

3. Закрепите счетчик с помощью гаек M4 и C-образных зажимов

Регулировка передаточного числа:

1. Нажмите. и удерживайте черную резиновую кнопку на приборе в течение 3 секунд, чтобы войти в режим настройки передаточного отношения. Отпустите кнопку, чтобы выйти из режима настройки и автоматически сохранить данные.

2. В режиме настройки нажатие кнопки увеличит значение, а отпускание и повторное нажатие кнопки уменьшит значение. Коэффициент скорости можно регулировать от 1 до 300, с шагом 0,1 для диапазона 1–12 и шагом 0,5 для диапазона 12–300. Отрегулируйте значение соотношения по мере необходимости и отпустите кнопку на 3 секунды, чтобы автоматически сохранить настройку.

3. Если преобразователь установлен на маховике, передаточное число равно числу передач двигателя. Если сигнал скорости поступает от клеммы W, значение коэффициента составляет половину количества клемм (Клеммы/2). В случае бензиновых двигателей передаточное число равно числу цилиндров (цилиндры/2).

4. Коэффициент скорости по умолчанию: 138

Ключевые особенности:

1. Панель приборов включает индикаторы температуры воды/масла, уровень масла, напряжение и скорость.

2. Оснащен функцией будильника.

3. Сигнальная лампа температуры воды срабатывает, когда температура превышает 90C S-04 или S-05.

4. Контрольная лампа уровня моторного масла загорается при низком рабочем давлении и составляет 0,8 кгс/см2 С-02 или С-03.

Применение: панели требуется всего лишь единица площади 300x190 мм для соединения 5 инструментов вместе, что значительно экономит место и может быть установлено в центральном органе управления грузовиком на яхте и понимать работу двигателя. статус в любое время с помощью данных прибора
Приспособление:

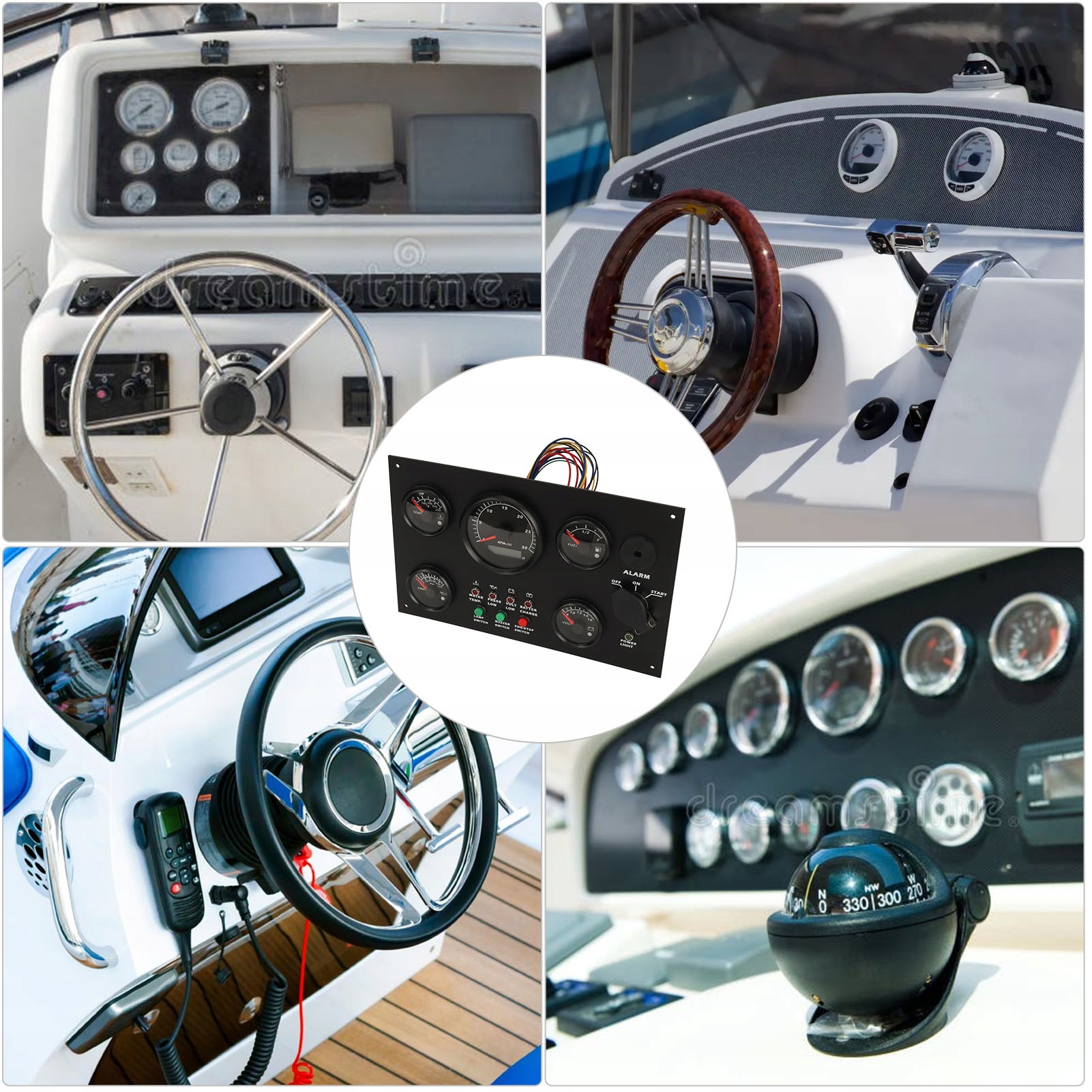

Подходит для яхт, домов на колесах, грузовиков, кораблей 12 В
