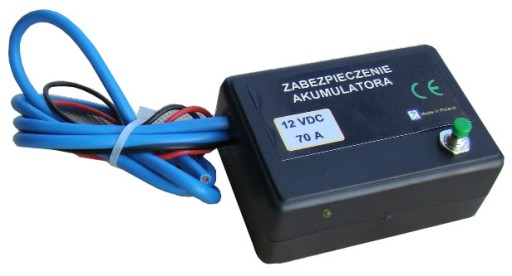

12V 70A ЗАЩИТА ОТ БАТАРЕИ-ПОЛЬСКИЙ

защита аккумулятора 12V max 70A

.

Особенности модели: польский продукт, имеет светодиодный индикатор включения приемника и кнопку аварийного включения приемника. Он имеет небольшие размеры и минимальное падение напряжения (ниже 0,1 В) от аккумулятора на нагрузку!

.

Управление современным процессором, имеет задержку выключения, а также регулирование напряжения отсечки аккумулятора.

.

защита аккумулятора 12 В от слишком глубокого разряда.

защита контролирует напряжение на батарее, чтобы оно не разряжалось ниже минимального порога (обычно 10,5 в). Когда батарея достигает предела напряжения этого порога, защита отключает приемники от батареи.

защита освобождает от обязанности постоянно контролировать батарею, чтобы не разряжать ее ниже напряжения, рекомендованного производителем аккумуляторов. Аккумулятор, разряженный ниже 10,5 в, теряет емкость и циклы зарядки

защита может использоваться со всеми батареями 12 В (гелевыми, свинцовыми и т. д...).

максимальный ток приемника от аккумулятора составляет 70А .

.

Защита имеет 4 провода:

- черный это минус питания самого безопасность

- красный на плюс питания самого безопасность

- 2x-синий-это выход, но защита (включается подключен приемник)

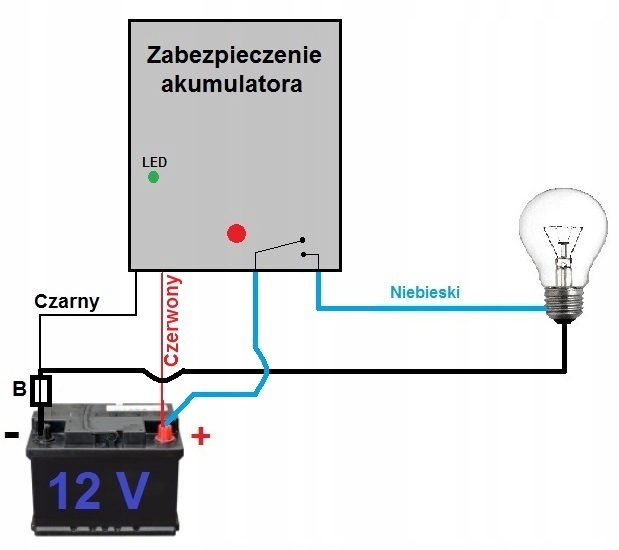

Типичные подключение (управление от "плюс") на схеме рядом:

- красный : +12В аккумулятора

- черный : - 12V аккумулятора с предохранителем B

- первый синий : - 12V аккумулятора с предохранителем B

- второй синий: до приемника (управление плюсом)

.

Как видно на схеме, приемник (здесь лампочка) постоянно подключен к минусу батареи, а с плюса контролируется защитой. Предохранитель B следует выбирать в зависимости от предполагаемой нагрузки и не более 70А (рекомендуется Макс 50-60А). Предохранитель должен быть закреплен у самого клеммы аккумулятора, а сразу за ним должны быть подключены минусовые (черные)провода предохранителя и приемника. Точно так же провода к плюсу: красный и синий должны быть соединены друг с другом только при клемме плюса аккумулятора. В результате возможные (даже небольшие) провалы напряжения в проводах от батареи к приемнику не будут подделывать показания напряжения батареи через защиту. Конечно, провода к приемнику всегда должны использоваться как можно короче и с максимально возможным сечением, адекватным потребляемому приемником току.

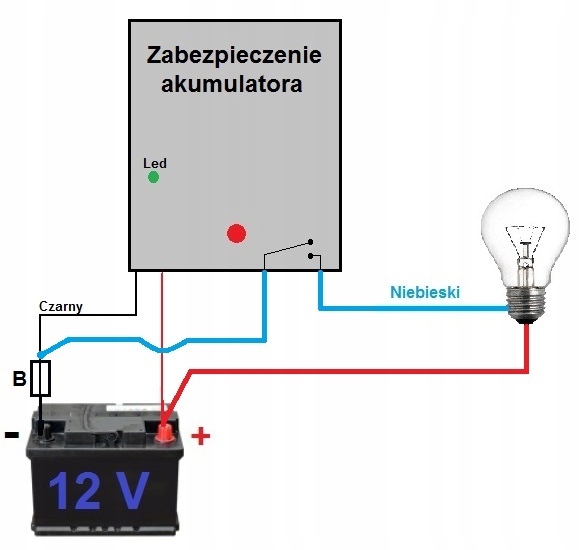

также можно управлять приемником от минуса (плюс постоянно), как показано на схеме рядом с .

в этом случае приемник постоянно подключен к плюсу аккумулятора, а защита подключает и отключает питание от минуса. Аналогично следует использовать предохранитель B и подключить провода по схеме к самим клеммам аккумулятора.

принцип работы:

с этого момента приемник питается от аккумулятора. Во время работы напряжение на батарее будет уменьшаться по мере его разрядки. При падении ниже порога отключения (обычно 10,5 В) защита отключит приемник (светодиод погаснет), не позволяя батарее разрядиться.

.

повторное включение защиты происходит, когда:

пороги отключения и включения.

технические характеристики:

- питание 12 в постоянного тока (допустимо от 9-15V)

- порог отключения ресивера на выбор: 10,5 V / 10,8 V / 11,3 V / 11,8 V

- порог включения автоматического приемника на выбор: 12,5 V или 13,0 V

- можно вручную аварийное срабатывание (как указано выше в описании)

- максимальный ток, потребляемый приемником : 70A

- падение напряжения на обеспечении : ниже 0,1 в

- размеры: около 8,5 х 6 х 4 см

Все напряжения указаны в допуски +- 3%

Товар на заводе новый.
