1013220150911 - Промышленное твердотельное реле

Функция:

1. Бесконтактная работа: реле использует внутренний рабочий режим, нет необходимости во внутреннем механическом контакте для работы, нет искр, низкий уровень шума, надежность в использовании.

2. Интеллектуальная ИС: используется интеллектуальная ИС, работает стабильно и имеет сильную перегрузку по току, используя изолятор для изоляции стороны управления и стороны нагрузки.

3. Медная опорная пластина: используется превосходная медная опорная пластина с плоской поверхностью, быстро рассеивающая тепло, предотвращающая перегрев и обеспечивающая стабильную работу.

4. Отличный материал: изготовлен из материалов промышленного класса, экологически чистый, предназначен для электрического отопления, обладает сильным антиинтерференционным эффектом, маленький и легкий.

5. Широкое применение: широко используется в авиации, кораблях, бытовой технике, станках, средствах связи, автомобилях, горнодобывающей промышленности, автоматическом управлении и других областях.

Спецификация:

• Тип изделия: промышленное полупроводниковое реле
• Материал: АБС-пластик, медь

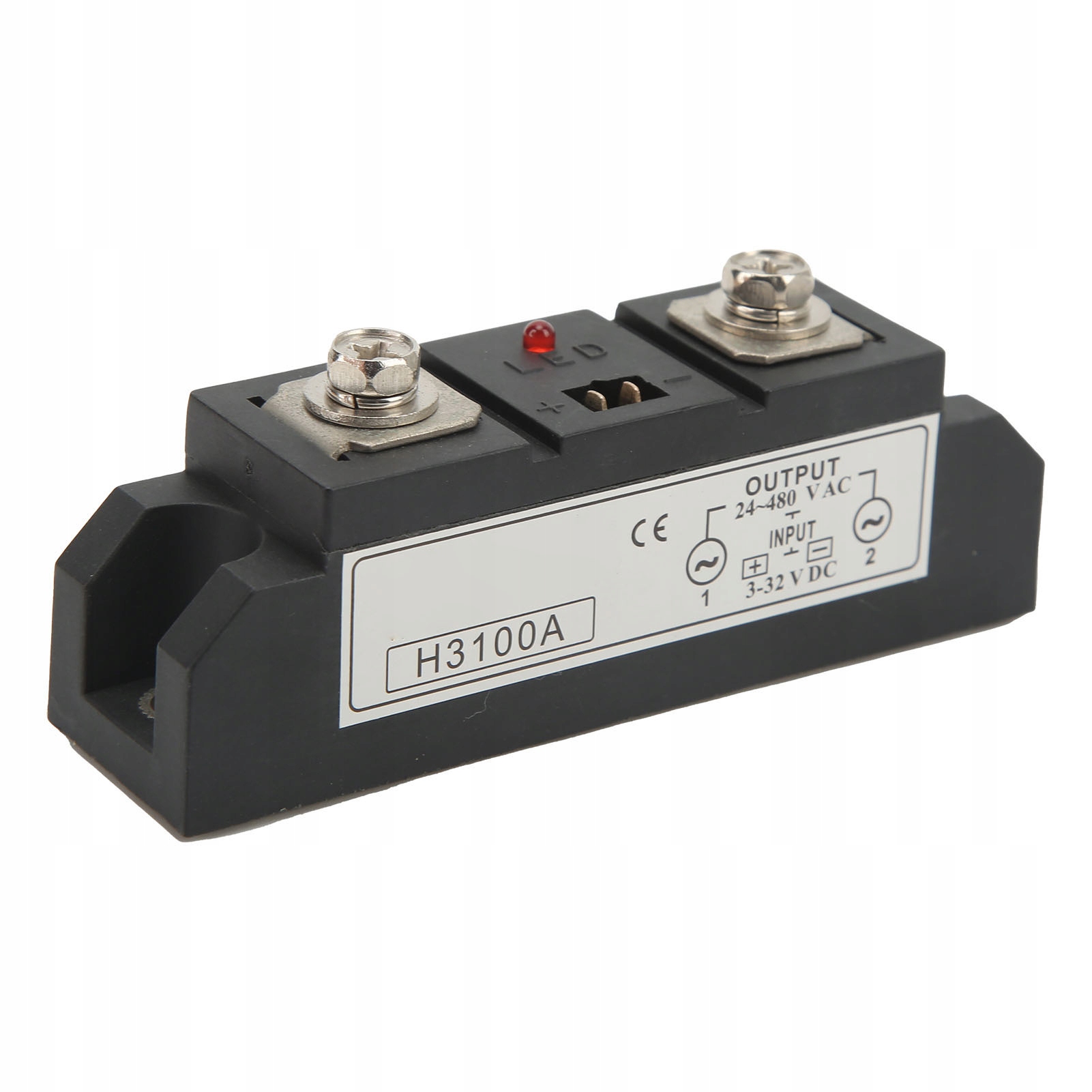

• Модель: H3100A
• Ток нагрузки: 100 А
• Время выключения: ≤10 мс
• Входное напряжение: 3–32 В постоянного тока
• Выходное напряжение: 24–480 В переменного тока
>
• Температура окружающей среды: от -30 ℃ до 70 ℃
• Ток утечки в выключенном состоянии: ≤5 мА
• Способ размещения: винтовое крепление
• Рабочая индикация: Светодиод
• Режим управления: от постоянного тока к переменному

Как использовать:

• Вычислить ток:
• Мощность оборудования ÷ Напряжение = Ток
• Соотношение тока ÷  = Выбрать полупроводниковый ток
• Коэффициент зависит от типа нагрузки оборудования:
• Коэффициент резистивной нагрузки: 60%
• Коэффициент индуктивной нагрузки: 30%
• Например: Двигатель мощностью 1500 Вт, двигатель является индуктивной нагрузкой, тогда ток: 1500 Вт÷220В=6,8, 6,8÷0,3=22А, надо принять решение о покупке полупроводникового реле на 25А.

Список комплектации:

• 1 промышленное полупроводниковое реле 1 кабель питания
