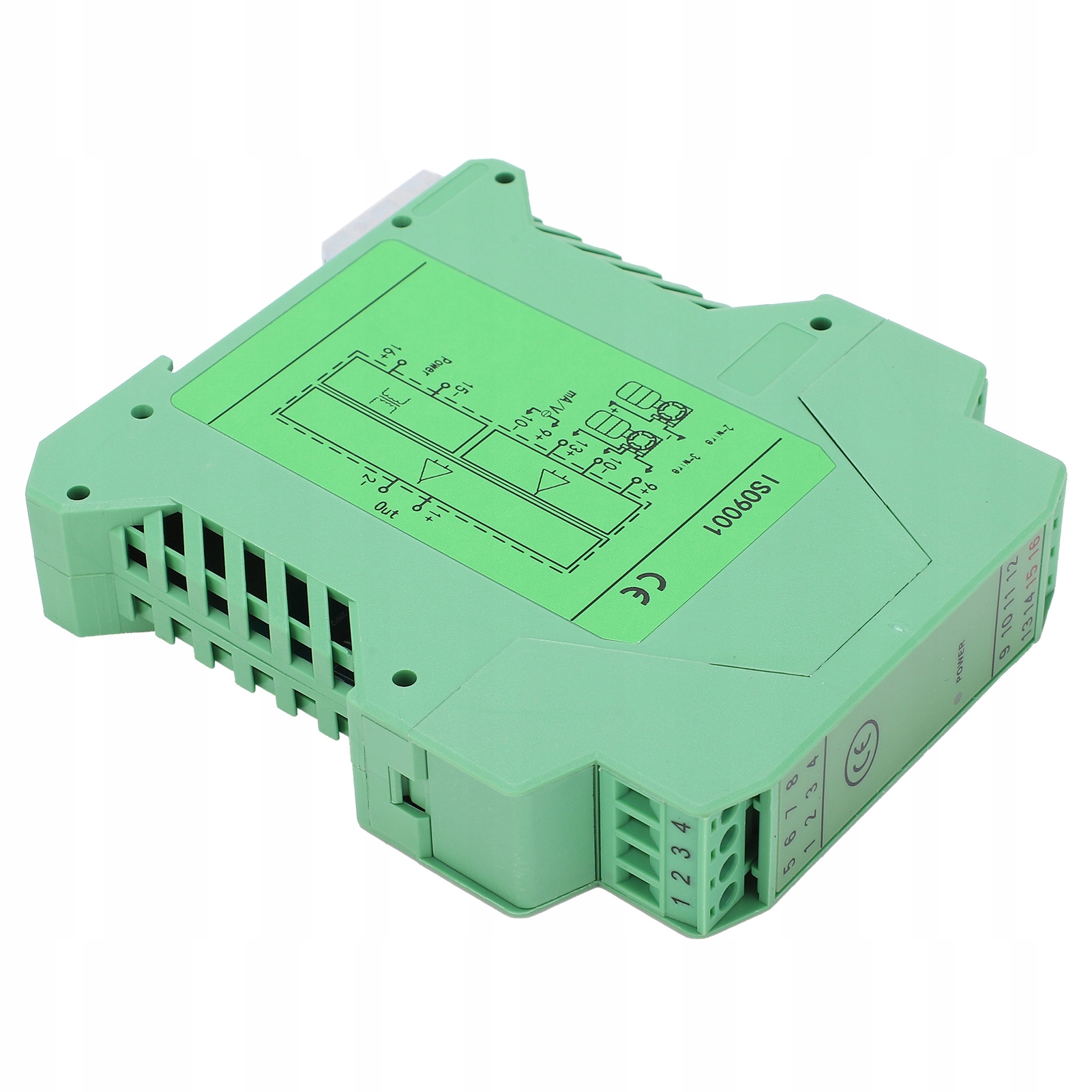

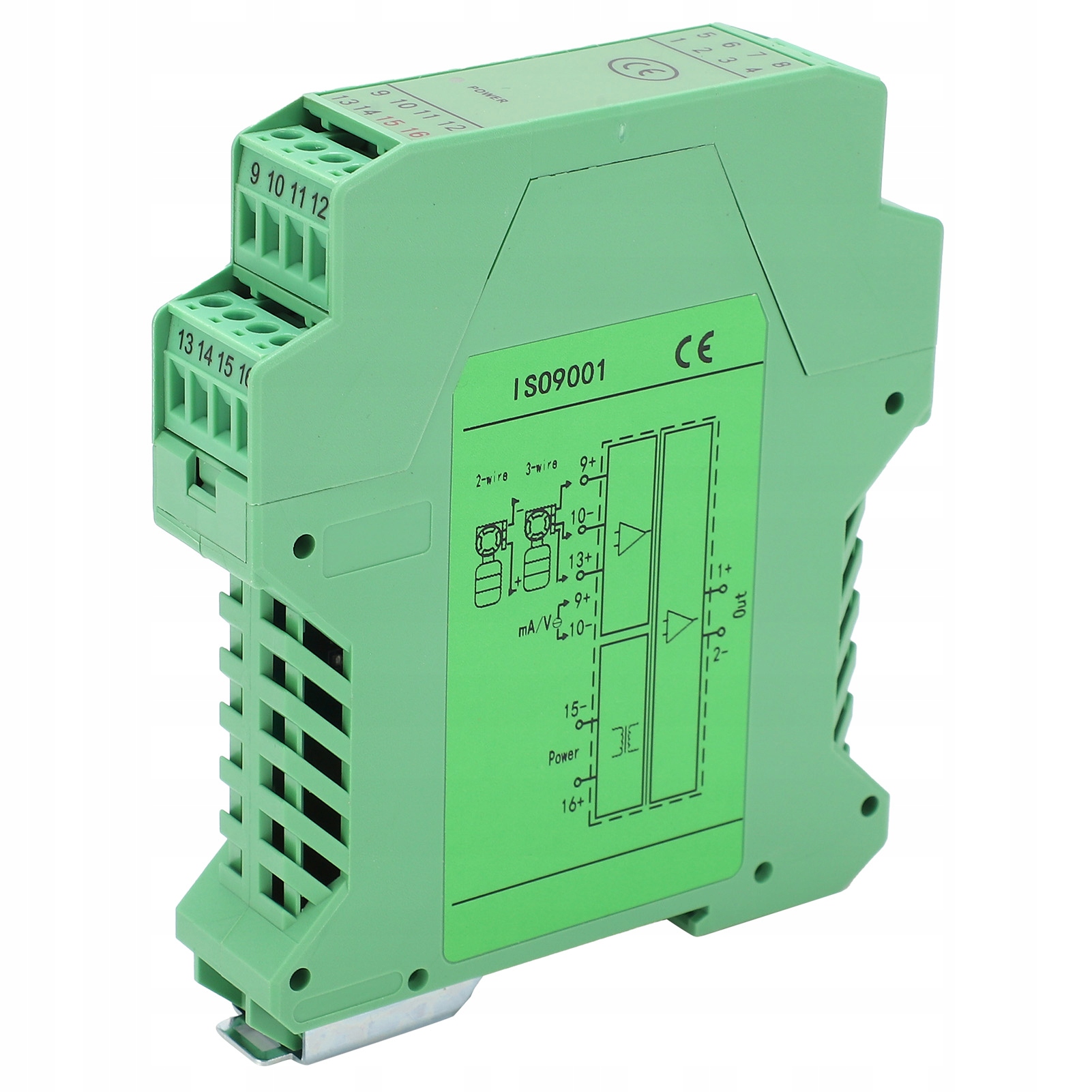

1013210106611 - Изолятор сигнала постоянного тока Преобразователь напряжения и тока

Назначение:

1. Трехслойное напыление краски используется для защиты печатных плат и сопутствующего оборудования от эрозии окружающей среды. Хорошая устойчивость к высоким и низким температурам, отличная изоляция, влагостойкость, устойчивость к утечкам, ударопрочность, устойчивость к старению, защита от короны и т. д.

2. Передатчик сигнала постоянного тока поддерживает стандартную установку шины 35 мм, обладает большой универсальностью;

3. Поддерживает изоляцию ввода/вывода/питания/оболочки, обладает сильной защитой от помех, высокой надежностью;

4. Обеспечивает изолированное распределение мощности передатчика на объекте, а также изолирует и передает сигнал тока, генерируемый передатчиком, с объекта в диспетчерскую, ПЛК, РСУ и другой источник тока интерфейса входного терминала, двухпроводная система, универсальный передатчик трехпроводной системы

5. Технология магнитной изоляции с хорошими характеристиками для использования внутри помещений, вход, выход и источник питания изолированы друг от друга, с характеристиками высокой точности, высокой линейность, малый температурный дрейф и т. д.

Спецификация:

• Тип изделия: изолятор сигналов постоянного тока
• Материал: АБС-пластик
• Модель: GLG
• Канал: Выход 1 в 1
• PWR (15-, 16 ): 24 В постоянного тока
• Вход: 0–10 В
• Распределительное напряжение: 24 В постоянного тока
• 2-проводная система: (9-, 13 )
• 3-проводная система: (9 , 10-, 13 )
• Электропитание: (9 ,10-)
• Выход:
• Канал 1 (1, 2-): 0–5 В
• Выходной ток: нагрузка ≤500 Ом
• Выходное напряжение: нагрузка ≥ 10 кОм
• Точность: 0,1% от полной шкалы
• Диапазон рабочих температур: -20 ~ 55 ℃
• Электромагнитная совместимость: соответствует GB/T 18268 (1EC61326-1) )
• Подходящее полевое оборудование: Двухпроводной, трехпроводной передатчик, источник питания

Как использовать:

1. Установка на рейку 35 мм. При установке обратите внимание на стабильность и твердость положения карты.

2. Установите его максимально вертикально, чтобы облегчить отвод тепла внутри прибора.

Список комплектации:

• 1 изолятор сигналов постоянного тока

Примечание:

1. Место установки не должно подвергаться сильной вибрации, а интенсивность электромагнитных помех от сигнальной клеммы, силовой клеммы и пространства превышает третий тип электромагнитных помех промышленных полей стандарта IEC61000-. 4 серия.

2. Среда использования не должна содержать вредных веществ, вызывающих серьезную коррозию металлических и пластиковых деталей.
