1013210106111 - Изолятор сигнала постоянного тока Преобразователь напряжения и тока

Назначение:

1. Трехслойное напыление краски используется для защиты печатных плат и сопутствующего оборудования от эрозии окружающей среды. Он обладает хорошей устойчивостью к высоким и низким температурам, отличной изоляцией, влагостойкостью, устойчивостью к утечкам, ударопрочностью, устойчивостью к старению, антикоррозионной стойкостью и т. д.

2. Изолятор сигнала постоянного тока поддерживает стандартную установку на 35-миллиметровую рейку, имеет отличные характеристики. универсальность;

3. Обеспечивает изоляцию входа/выхода/питания/оболочки, обладает сильной защитой от помех, высокой надежностью;

4. Источник питания постоянного тока 24 В обеспечивает изолированное распределение мощности для передатчика на объекте и в то же время изолирует и передает текущий сигнал, генерируемый передатчиком, с объекта в диспетчерскую, ПЛК, РСУ и другой источник питания интерфейса входной клеммы, двухпроводная система, универсальный передатчик трехпроводной системы

5. Внутреннее использование технологии магнитной изоляции с хорошей производительностью, вход, выход и источник питания изолированы друг от друга, с характеристики высокой точности, высокой линейности, низкого температурного дрейфа и т. д.

Спецификация:

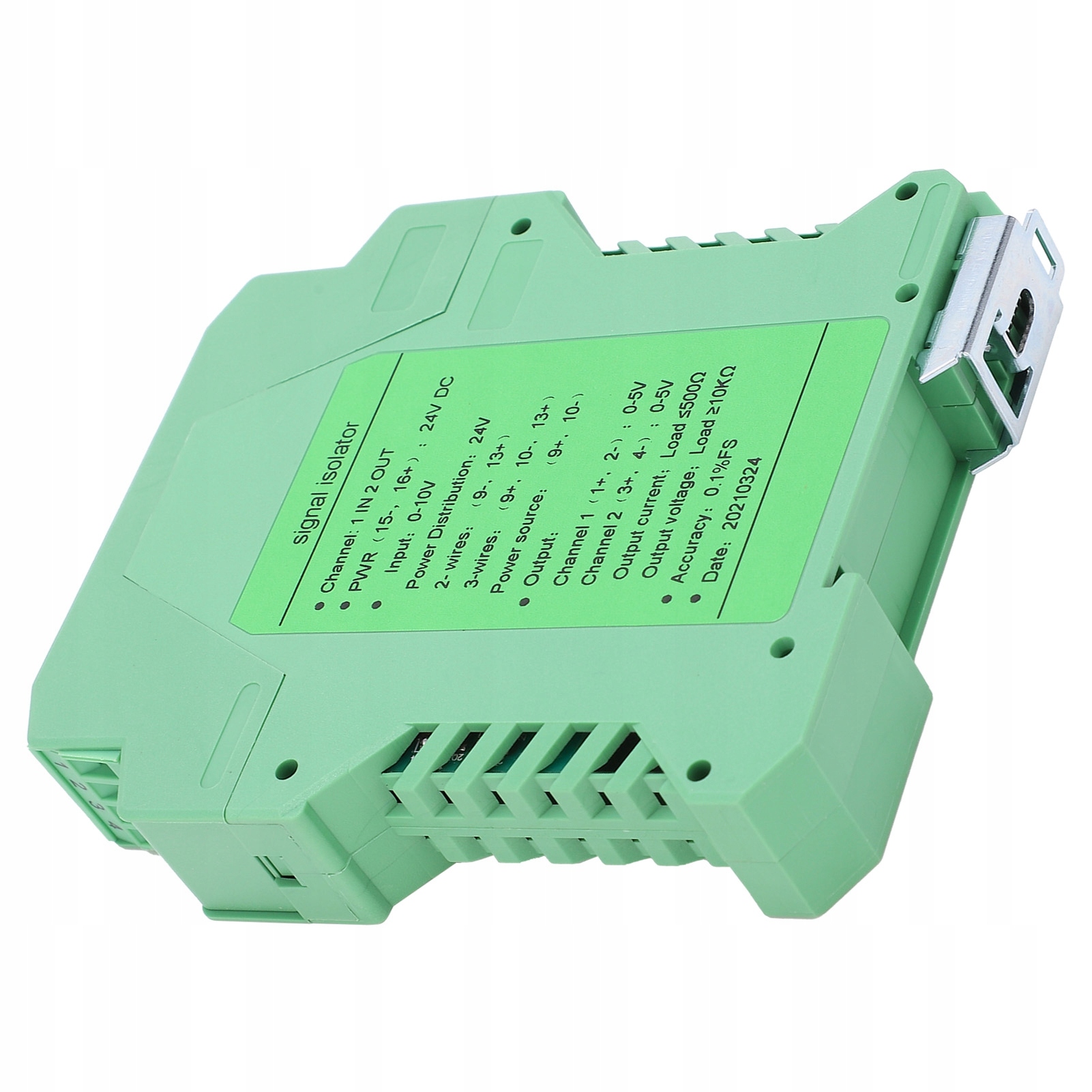

• Тип изделия: изолятор сигналов постоянного тока
• Материал: АБС-пластик
• Модель: GLG
• Канал: От 1 до 2 выходов
• Питание (15-, 16): 24 В постоянного тока
• Вход: 0–10 В
• Распределительное напряжение: 24 В постоянного тока
• 2-проводная система: (9-, 13 )
• 3-проводная система: (9 , 10-, 13 )
• Электропитание: (9 ,10-)
• Выход:
• Канал 1 (1, 2-): 0–5 В
• Канал 2 (3, 4-): 0–5 В
• Выходной ток: нагрузка ≤500 Ом
• Выходное напряжение: нагрузка ≥10 кОм
• Точность: 0,1% полной шкалы
• Диапазон рабочих температур: -20 ~ 55 ℃
• Электромагнитная совместимость: соответствует GB/T 18268 (1EC61326-1)
• Подходящее полевое оборудование: двухпроводной, трехпроводной преобразователь, источник питания

Как использовать:

1. Установка на рейку 35 мм. При установке обратите внимание на стабильность и твердость положения карты.

2. Установите его максимально вертикально, чтобы облегчить отвод тепла внутри прибора.

Список комплектации:

• 1 изолятор сигналов постоянного тока

Примечание:

1. Место установки не должно подвергаться сильной вибрации, а интенсивность электромагнитных помех от сигнальной клеммы, силовой клеммы и пространства превышает третий тип электромагнитных помех промышленных полей стандарта IEC61000-. 4 серия.

2. Среда использования не должна содержать вредных веществ, вызывающих серьезную коррозию металлических и пластиковых деталей.
